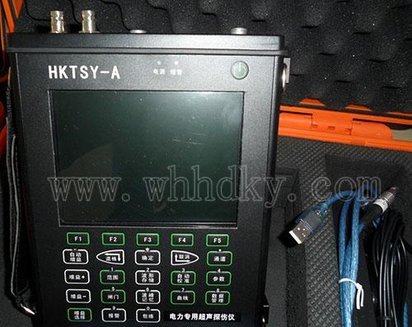

供应HKTSY-A电力专用超声探伤仪

一、 概述

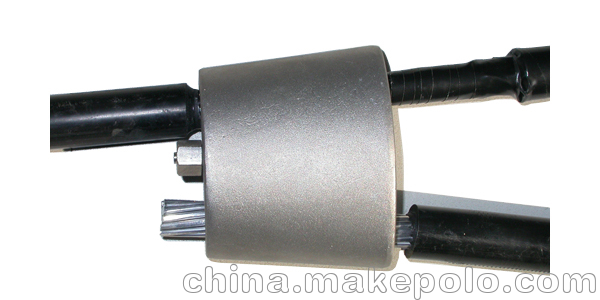

基于目前市场常规超声波探伤仪功能的狭隘性，无法完成当前电气设备的专项检测，武汉华电科仪公司基于多年超声波探伤经验研制出了专门针对电力部门瓷支柱式绝缘子、套管、母排、主设备箱体、电力线路金器具（如楔形线夹）、电厂压力容器、管道等部件的无损检测设备，与常规超声波探伤仪相比更具专业性和前瞻性。

二、高压瓷绝缘子无损检测

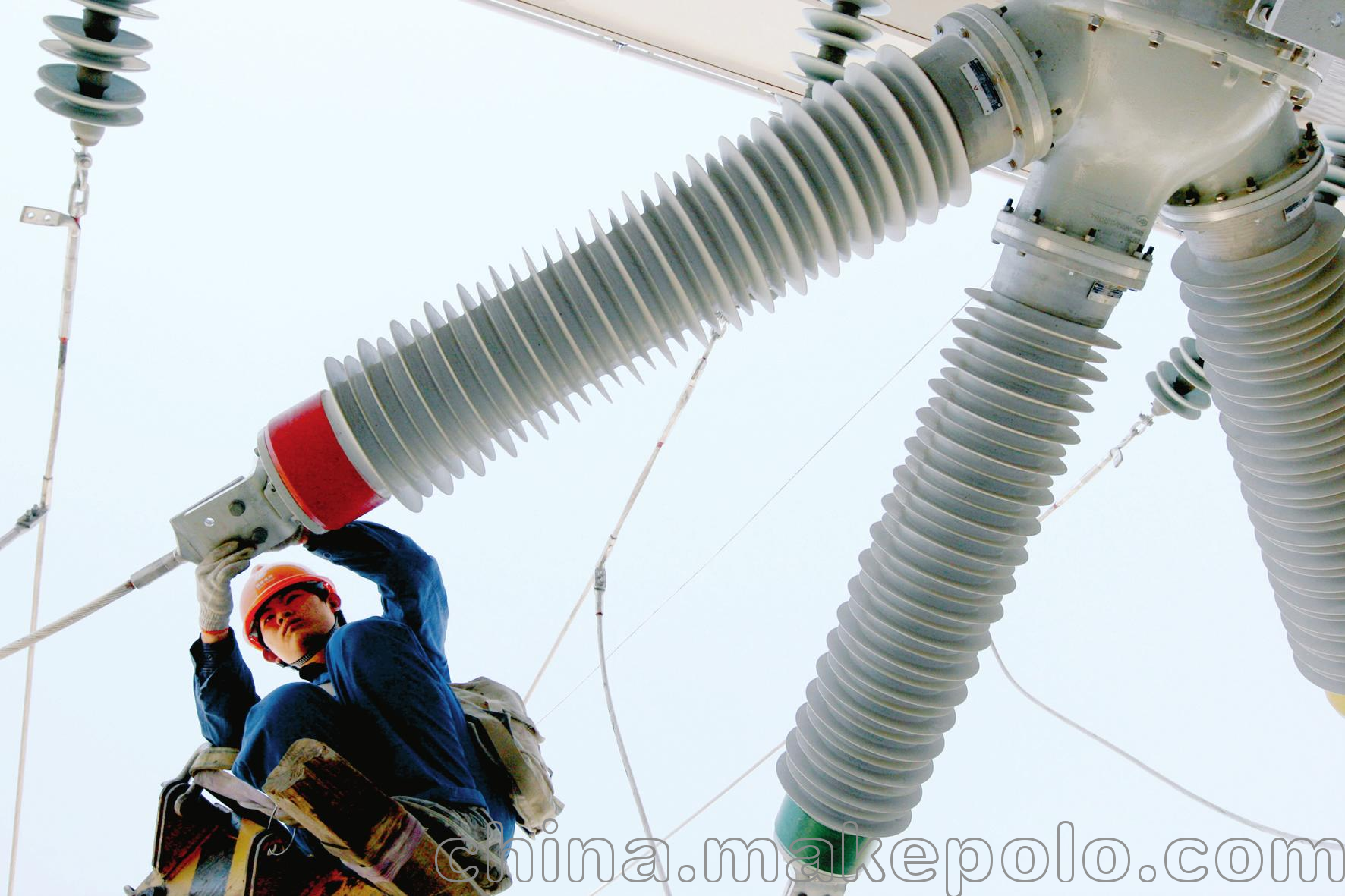

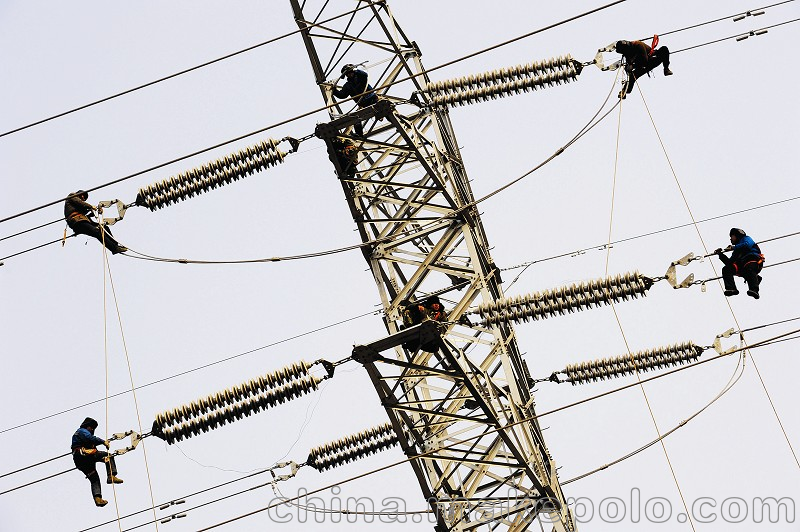

绝缘子是发电厂和变电站运行的重要组成设备，起着支撑导线和绝缘的作用，其工作状态直接影响电网供电安全。由于绝缘子无固有形变且韧性极低，大多数瓷绝缘子长期承受电网运行中的机械负荷以及风雪日晒等恶劣天气的影响，使其附加应力增大而集中，导致内部缺陷急速扩大，极易引发瓷绝缘子脆性断裂，造成电网严重事故。

近年来各地时常出现瓷绝缘子断裂事故的报道，特别是在寒冷、温差大的地区，不仅严重影响供电安全，造成重大经济损失，还对运行人员及检修人员的人身安全构成威胁，成为电力系统安全运行的一大隐患，因此检测绝缘子内部物理状态势在必行。为此，国家电网公司发布了生技[2005]174号的文件及《高压支柱瓷绝缘子现场检测规程》 ，以加强高压支柱瓷绝缘子的技术监督工作、规范高压支柱瓷绝缘子超声波无损检测方法。

而超声波检测可以克服以上检测方法的不足，它是利用入射角等于或接近第一临界角的纵波在界面上产生波形转换，从而会在瓷瓶近表面产生一束接近平行的爬波，当遇到有裂纹等缺陷时，爬波会被反射回来，通过信号转换、传送到仪器，在仪器显示屏上会有独立的缺陷回波显示。通过观察仪器就可以很容易地实行对绝缘子的无损检测。这种方法除了能克服以上方法的不足外，具有灵敏度高、穿透力强、检测速度快、对被测试品和人员均无害等优点。

三、其他应用

     HKTSY-A电力专用探伤仪不仅仅只是针对以上设备和部件进行超声波无损检测，她的应用范围还包括电厂压力容器、管道、主设备箱体、母排、发电机轴承、线夹等，这些设备经常处于恶劣的环境中，各种内部缺陷导致的不均匀应力均会影响系统的安全运行，因此对其进行超声波无损检测是消除安全隐患的行之有效的方法。

四、HKTSY-A绝缘子探伤仪特点

        自主知识产权产品，领先的嵌入式数字系统技术，仪器电气性能指标均按欧标（EN 12668.1 - 2000）设计制造，高品质、高性能的数字式绝缘子超声波探伤仪。

            1、电力专用超声波检测仪 配备专用探头，与被试品曲面实现完美匹配，快捷检测出设备内部存在的缺陷；

        2、适用范围广。可对瓷绝缘子、套管、避雷器、PT、CT、变压器箱体、发电机轴承设备进行检测；

        3、内置支柱绝缘子探伤的标准DAC曲线和支柱绝缘子探伤专用瓷试块。内部裂纹超出标准时仪器自动发出警报，提示探伤人员有内部缺陷；

        4、具有自动探头校正功能和曲率表面校正功能，优化探头与被试品之间的耦合，使探伤结果更准确；

        5、德国进口铝合金机箱，可轻松抑制现场干扰，低噪声高信噪比；

        6、探伤检测灵敏度较高,可达110dB。

        7、提供配套上位机软件，方便与计算机通讯；

        8、广泛应用于电力系统各设备的探伤检测，现场经验丰富，判断率高。

五、主要技术指标

工作频率：    （0.5~15）MHz

增益调节：     110dB(设手动0.1dB、2dB、6dB步进)

检测范围：    （0~9999）mm钢纵波

声速范围：    （0 ~ 9000）m/s

动态范围：     ≥35dB

垂直线性误差： ≤3％

水平线性误差： ≤0.1％

分辨力：       ＞36dB（5P14）

灵敏度余量：   ＞60dB（深200mmФ2平底孔）

显示屏：       TFT真彩显示屏

数据存储：     存储21组探伤参数，1000幅探伤回波

电源、电压：   直流（DC）7.4V锂电池连续工作12小时；交流（AC）220V

环境温度：    （-25 ~ 50）℃（参考值）

相对湿度：    （20 ~ 95）％ RH

外型尺寸：     210×168×50（mm）

重    量：     整机带内置电池1.8 kg
