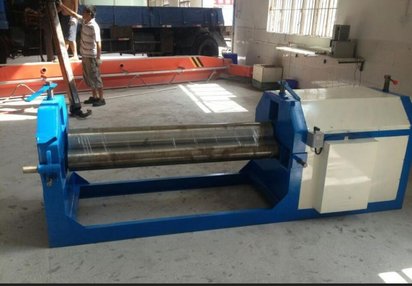

机械式卷板机W11-6X2500，实心辊卷管机

机械对称式卷板机

     性能特点：本机结构型式为三辊对称式，上辊在两下辊中央对称位置作垂直升降运动，通过丝杆丝母蜗杆传动而获得，两下辊作旋转运动，通过减速机的输出齿轮与下辊齿轮啮合，为卷制板材提供扭矩。本机床结构紧凑，操作维修方便。

上下辊材质45＃钢，中频淬火，硬度HRC40～50。机架、底盘为钢板焊接件，焊后振动时效去除应力。

二、主体结构

 设备主体结构是由上辊、下辊、主传动装置、左右侧机架和底盘组成。



1、上辊装置

     上辊装置主要由上辊轴承座、上辊、滑动轴承等组成。

     上辊材质45#钢，中频淬火，硬度HRC40~50.



2、下辊装置

     下辊主传动提供动力，通过主传动输出齿轮、下辊输入齿轮、开式传动扭矩至下辊。下辊材质45#，钢中频淬火，硬度HRC40~50.

3、主传动装置

     主传动装置由主电机、齿轮减速箱、电液推杠制动器等组成。

     主传动可以正反转，为板材的卷制提供动力。

4、机架、底盘

     机架、底盘为钢板焊接件，焊后振动时效去除应力。

三、电气控制系统

      动力电源 380V/50Hz。主开关具有短路保护和主电机的过载保护功能.



      电机的正反转由交流接触器控制；



      电控柜上设有完成制品卷制过程全部控制按钮、指示灯等，以对整机的操作控制和工作状态控制.

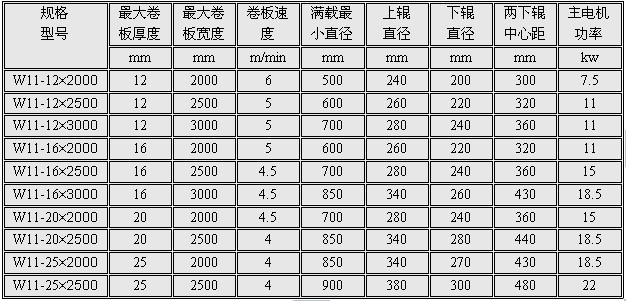

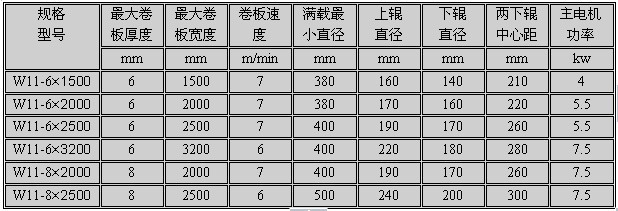

卷板机技术参数表
