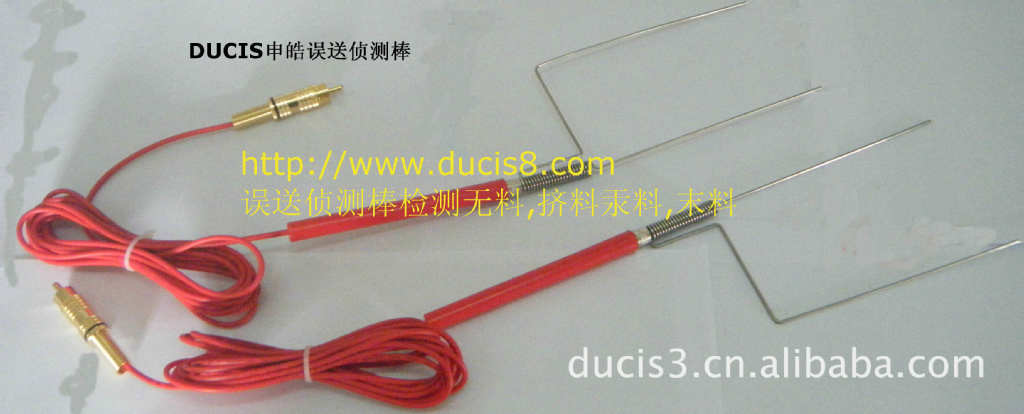

出售冲床机械设备光电安全检出装置配件红色侦测棒US-2
产品详情 品牌：DUCIS 型号：红色侦测棒 产品特性：自动 滑块运动方式：其他 滑块驱动机构：连杆式冲床 机身形式：其他 布局形式：立式 作用对象材质：金属 滑块行程：1（mm）mm 公称压力：1（kn）KN 产地：台湾 功能：汞料 模具誤送檢知（SD-101/102） 通過檢知（SD-201/202） 检知无料、挤
80.00
库存 999
- 品牌：DUCIS
- 型号：红色侦测棒
- 产品特性：自动
- 滑块运动方式：其他
- 滑块驱动机构：连杆式冲床
- 机身形式：其他
- 布局形式：立式
- 作用对象材质：金属
- 滑块行程：1（mm）mm
- 公称压力：1（kn）KN
- 产地：台湾
- 功能：汞料
模具誤送檢知（SD-101/102）
通過檢知（SD-201/202）
检知无料、挤料、拱料、材料定位和排出、末料；连续模加工，多功能监视系统，凡举材料误送、制品通过、位置确认、波动挤料、材料末端均可检出，以保护冲床，并节省人工
自動化的先驅，因應多樣化衝壓加工，多功能監視系統。材料誤送、製品通過、位置確定、波動擠料、材料末端之檢測功能，以保護機器模具並防不良的產品。
多功能衝床模具安全檢出器採用高速單片機作外理器，高速、高可靠，能實現材料末端檢出、擠料、誤送、排出通過檢出、延時等多種功能，是衝床自動化行業不可缺少的檢測裝置。
廣泛應用于各種連續及單沖模衝床、攻牙機、打孔機等設備的全自動化升級，能全方位多角度對模具進行保護，大量減少勞動力，防止不良品的產生，降低生產成本，提高市場競爭力。

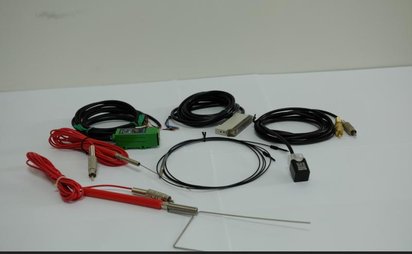

可配配件有：侦测棒，近接开关，光电开关，光纤及放大器，微动开关。
SD-101/102應用功能
|
A：動作檢出：波動（擠料） |
偵測（棒）裝置接觸（ON）檢出 |
|
A：動作檢出：材料未端 |
偵測（棒）裝置切斷（OFF）檢出 |
|
同期檢出 應用：送料不足檢測 送料間距檢測 |
配合沖床送料時間、（角度），來檢測送料是否正確，同期基準點（TM黃色燈）在90度位置也就是在沖床輪軸設凸輸信號。在TM燈未亮之前材料先送定位，否則停機。 |
|
記憶檢出（通過檢出） 應用：沖壓製品排出 （吹出）檢出 |
沖床每衝壓一行程必須要有製品通過檢測裝置（光電、磁性、微動、近接等開關）輸入檢出訊號作記憶（MY綠色燈），同期燈亮清除記憶如無製品通過就停止。 |
|
標準配件外 其他光電選擇 |
市售近接開關、光電開關、紅外線偵測開關（附擴大器內裝）以及偵測棒、微動開關均可配合使用。 |
|
产品特点： | ||||||||||
|
应用功能： | ||||||||||
|
規格
|
SD-101/102 | |
|
檢出回路 |
4CH.獨立檢出 |
|
選擇切換 |
A/B記憶/同期 |
|
反應時間 |
ON檢出3u，OFF檢出300u以下 |
|
使用電壓 |
AC85V~270V、50/60Hz±10% |
|
消耗電力 |
16W以下 |
|
輸出信號 |
繼電器/A/B （220V3A） |
|
延遲時間 |
10ms以內 |
|
周圍溫度 |
0℃~40℃ |
|
輸入信號 |
DC12V,檢測裝置 |
|
外形尺寸 |
175W×212L×100H |
|
重量 |
2.5kg |
|
SD-201/202 | |
|
檢出幅度 |
SD-201最大150mm/SD-202最大100mm（紅外線偵測） |
|
最小檢出 |
ø 2mm（距離設定0.5m）不透明體 |
|
檢出距離 | |
