厂家供应焊接变位机 自动焊接设备
产品详情 品牌：爱阁宝 型号：HB-100 类型：回流焊机 保护气体：无 电源类型：直流电源 形式：卧式 冷却方式：空冷 是否数控：非数控 驱动形式：自动 加工定制：加工定制 无锡爱阁宝--焊接变位机 焊接变位机按结构形式可分为三类： 1、伸臂式焊接变位机 伸壁式焊接变位机结构特点与性能 回转工作台安装在伸臂一端，
1.00
库存 999
产品详情
- 品牌：爱阁宝
- 型号：HB-100
- 类型：回流焊机
- 保护气体：无
- 电源类型：直流电源
- 形式：卧式
- 冷却方式：空冷
- 是否数控：非数控
- 驱动形式：自动
- 加工定制：加工定制
无锡爱阁宝--焊接变位机
焊接变位机按结构形式可分为三类：1、伸臂式焊接变位机
伸壁式焊接变位机结构特点与性能 回转工作台安装在伸臂一端，伸臂一般相对于某倾斜轴成角度回转，而此倾斜轴的位置多是固定的，但有的也可小于100°的范围内上下倾斜。该机变位范围大，作业适应性好，但整体稳定性差。其适用范围为1t以下中小工件的翻转变位。在手工焊中应用较多。多为电动机驱动，承载能力在0.5t以下，适用于小型罕见的翻转变位。也有液压驱动的，承载能力多，适用于结构尺寸不大，但自重较大的焊件。

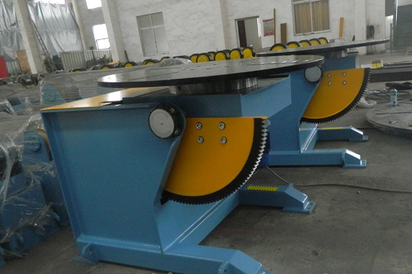

2、座式焊接变位机
座式焊接变位机工作台有一个整体翻转的自由度。可以将工作翻转到理想的焊接位置进行焊接。另外工作台还有一个旋转的自由度。该种变位机已经系列化生产，主要用于一些管，盘的焊接。工作台边同回转机构支承在两边的倾斜轴上，工作台以焊速回转，倾斜边通过扇形齿轮或液压油缸，多在140°的范围内恒速倾斜。该机稳定性好，一般不用固定在地地基上，搬移方便。其适用范围为1至50t工件的翻转变位，是目前应用最广泛的结构形式，常与伸缩臂式焊接操作机配合使用。座式变位机座式变位机通过工作台的回转或倾斜，使焊缝处于水平或船形位置的装置。工作台旋转采用变频无级调速，工作台通过扇形齿轮或液压油缸驱动倾斜。它可以实现与操作机或焊机联控。控制系统可选装三种配置：按键数字控制式、开关数字控制式和开关继电器控制式。该产品应用于各种轴类、盘类、筒体等回转体工件的焊接。是目前应用最广泛的结构形式。
座式变位机根据载重不同，可分为座式变位机和小型座式变位机
该机稳定性好，一般不用固定在地基上，搬移方便，适用于0.5~50t焊件的翻转变位。是目前产量最大、规格最全、应用最广的结构形式。常与伸缩臂式焊接操作机或弧焊机器人配合使用。
3、双座式焊接变位机
双座式焊接变位机是集翻转和回转功能于一身的变位机械。翻转和回转分别由两根轴驱动，夹持工件的工作台除能绕自身轴线回转外，还能绕另一根轴做倾斜或翻转，它可以将焊件上各种位置的焊缝调整到水平的或“船型”的易焊位置施焊，适用于框架型，箱型，盘型和其他非长型工件的焊接。
工作台座在“U”形架上，以所需的焊速回转，“U”形架座在两侧的机座上，多以恒速成或所需焊速绕水平轴线转动。该机不仅整体稳定性好，而且如果设计得当，工件安放在工作台上以后，倾斜运动的重心将通过或接近倾斜轴线，而使倾斜驱动力矩大大大减少，因此，重型变位机多采用这种结构。其适用范围为50t以上重型大尺寸工件的翻转变位，多与大型门式焊接操作机或伸缩臂式焊接操作机配合使用。
