微信 18945047060 420mpa 玻璃金属哈尔滨水切割机
产品详情 品牌：沃迈特 型号：WAMIT 类型：龙门式 控制方式：数控 作用对象：玻璃切割 频段：1 主轴转速：6000rpm 切割精度：0.05 重复定位精度：0.01 控制系统：水刀专用系统 有效切割行程：3000*2000mm 电机功率：37kW 马达品牌：西门子 电器：施耐德 马达功率：37KW 最大压力：42
22.00
库存 999
- 品牌：沃迈特
- 型号：WAMIT
- 类型：龙门式
- 控制方式：数控
- 作用对象：玻璃切割
- 频段：1
- 主轴转速：6000rpm
- 切割精度：0.05
- 重复定位精度：0.01
- 控制系统：水刀专用系统
- 有效切割行程：3000*2000mm
- 电机功率：37kW
- 马达品牌：西门子
- 电器：施耐德
- 马达功率：37KW
- 最大压力：420Mpa
- PLC：西门子
390641439@qq.com
微信 18945047060
、技术方案

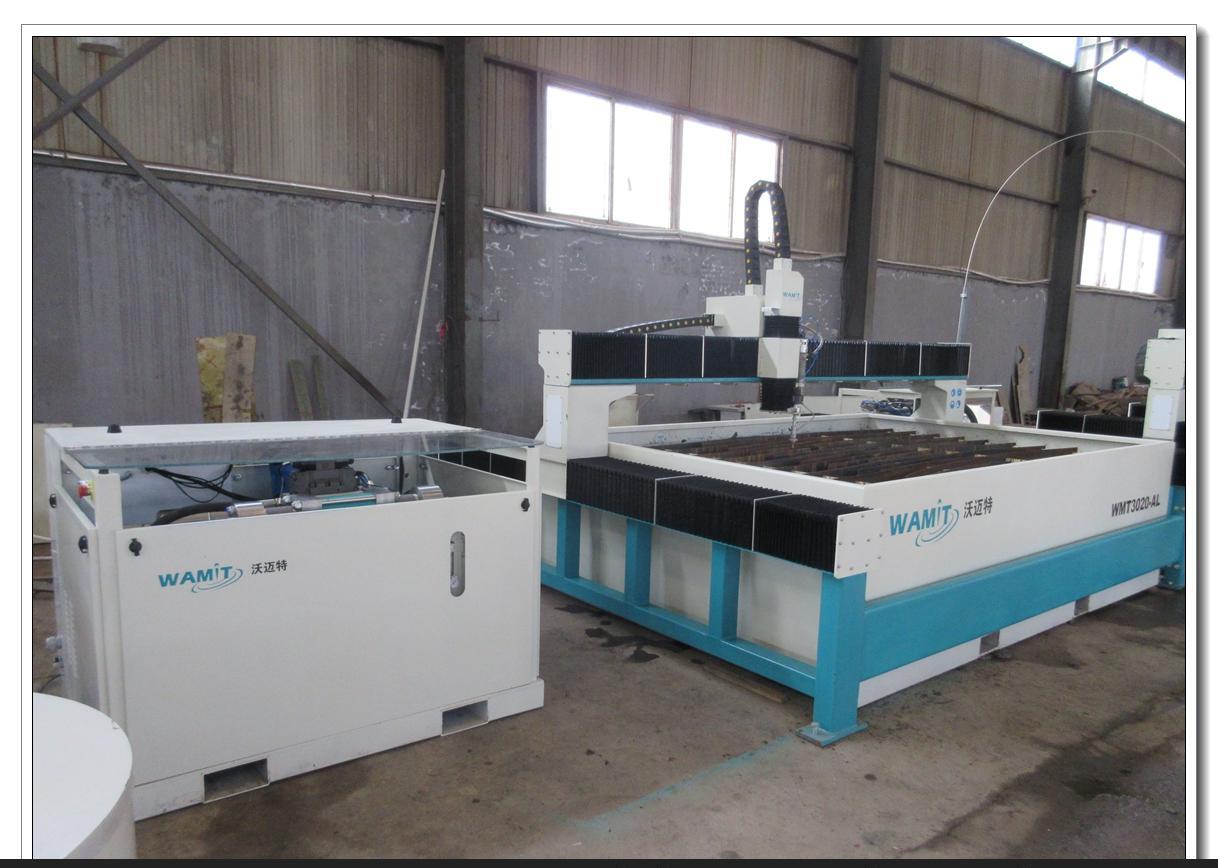

WMT3020-AL
性能及参数：

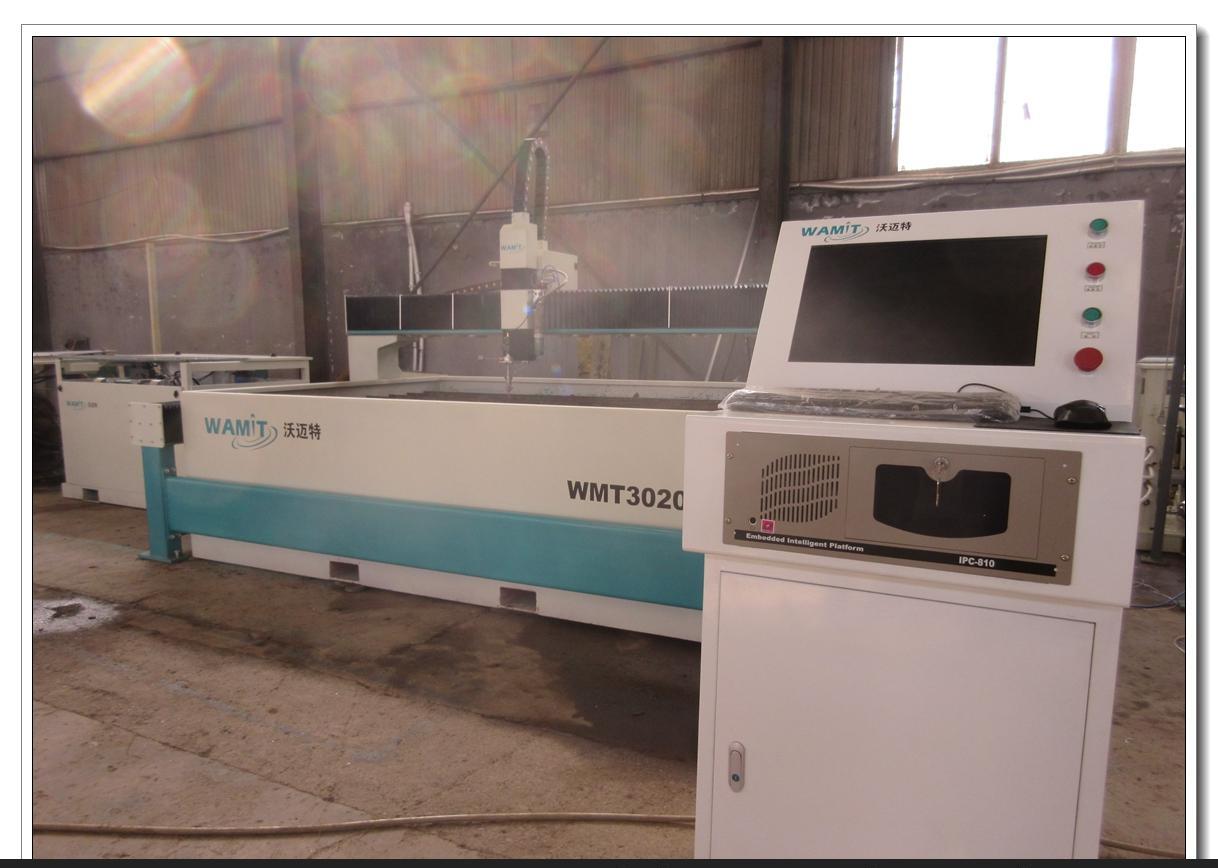

1、 数控切割平台
WMT3020AL 数控平台
工作台尺寸 ：3200mm´2200mm
X轴行程 ：3000mm
Y轴行程 ：2000mm
Z轴行程 ：180mm
结构型式 ：龙门式
龙门式平衡设计床身，坚固稳定，具有更高强度
数控运动机构与支撑工件的工作台为分体结构，杜绝切割过程中由于水的涌动而对切割精度影响
X.Y向采用新型迷宫式防护防沙防水双重专业保护，
X、Y向均采用台湾TBI高品质的滚珠丝杠和导轨，重型支撑， 保证零件加工精度，传动平稳，经久耐用。 Z向的全封闭升降机构设计使切割过程中反溅的沙和水不能侵蚀丝杠和导轨
集中自动润滑系统，使设备维护自动化。
内部元器件选用施耐德国际品牌，质量一流，工作可靠。

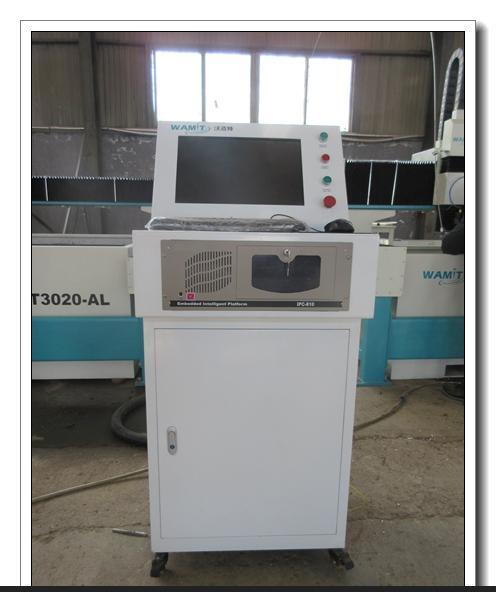

CNC控制系统 ： WASHING水切割专用控制系统
驱动电源和电机： 国际名牌日本安川YASKAWA交流伺服驱动电源和电机
重复定位精度 ： ±0.05mm
切割精度 ： ±0.1m
电源/Power supply：380VAC, 50Hz , 3 Phase

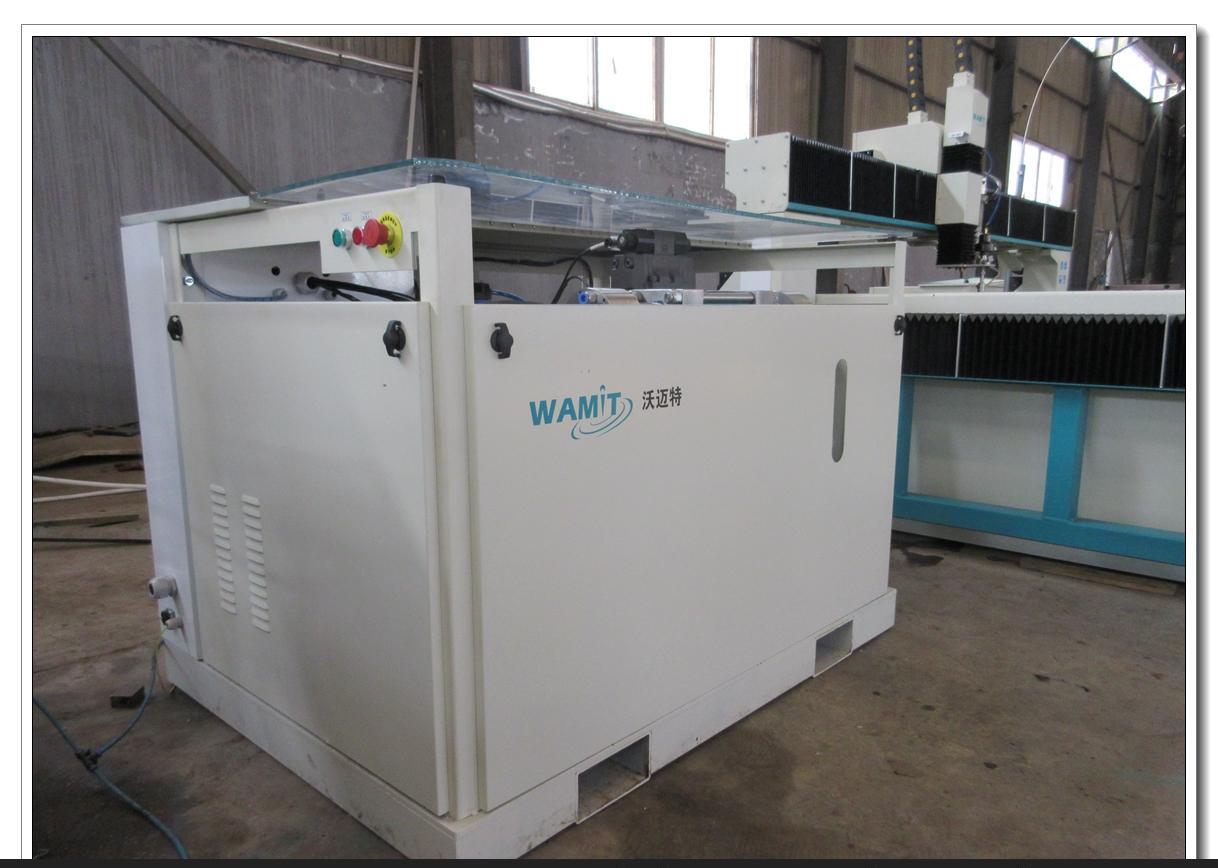

2、超高压系统
双向往复式增压缸系统
最高压力 ：60000Psi
增压比 ：20：1
工作压力 ：300 MPa-360 MPa
最大排水量 ：3.7l/min
进水压力 ：0.4MPa
主电机功率 ：37KW
增压器件及管路系统(高压缸、陶瓷活塞杆、高压密封、低压密封、高压管路、单向阀等)
单排式滤水系统（5Micron,1micron,串联）
手动调压功能
超压自动停机和欠压自动保护功能/
电源/Power supply：380VAC, 50Hz , 3 Phase
采用siemens电机与siemens高品质PLC控制
A10V071自动变量油泵，Schneider电气元件，具有较高的性能
本款高压系统主要部件均采用国际知名品牌产品，增压器高压部分采用台湾（原福禄台湾工厂）产品。整个高压系统严格按照国外系统标准及图纸制作，能确保设备24小时无间断稳定工作。
