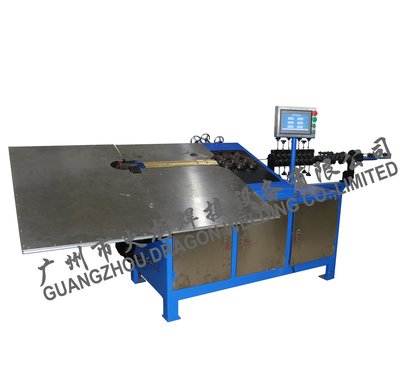

中山灯饰制品铁线自动折弯成型设备

2D铁线成型机参数和描述
全自动2D伺服弯线机的应用，目前主要以五大领域：
一，汽车零配件：汽车座椅骨架，门锁拉杆，蛇形簧，包括单蛇和双蛇，汽车猫头卡簧，汽车带卡簧，汽车座托钢丝件，摩托车零配件，自行车零配件，车筐比较适合用线材成型机来生产。
二，日用五金制品：厨房展示架，置物架，打蛋器，橱柜拉篮，冰箱格架，洗手间里面用的置物架钢丝制品，超市购物篮，推车，展示挂件等。
三，铁丝工艺品，灯饰线成型制品，渔具配件制品，包括红酒架，KTV里面的水果盘，圣诞节的各种钢丝成型礼物，都用到那些形状各异的钢丝或者铁线绕城的平面或者是立体件。
四，各种笼具加工：宠物笼，鸟笼，狗笼，养殖笼，捕鼠笼等。

五，衣架，鞋挂，窗帘钩，货架钩，展示架钩等各种挂钩。

适用于铁线、钢线、不锈钢线及有色金属线材（圆、方、扁线）、打（弯制）方、圆、六角、椭圆用不规则形状和各种平面扣类，各式挂钩，拉篮等。
规格;二维成型机
机种型号 HZ-6
线径范围 铁线 2-6 mm
钢线 2-5mm
送线长度 按照用户设定
弯折角度 ± 0.02°
送线速度 按照100mm产品达50个\min
弯折速度 2-5 turns / sec
定位准确度 ± 0.5°

安装电力 2.2KVA
伺服电机 3*1kw
机器材积 长 1500MM
宽 1000MM
高 1200MM
机器重量 800KG
标准配备:送线架一个
(1) 送线轮 4pcs
(2) 切刀+切刀固定座 1 SET
(3) 旋转头 2PCS
(4) 工具箱
选备配备:

选备配备:

​

​

设备工作原理：

设备选用细分驱动器控制高精度步进电机送线，机械传动选用精密齿轮连接，永远保持不变的送线精度和送线速度；控制系统采用PLC与文本显示器连接，既方便操作，又保证了控制系统的稳定性，而且设计有生产数量预置功能控制整机运行。
设备结构原理：
由精密步进电机驱动送线轮转动，用PLC与文本显示器代替步进电机控制器，可以根据需要任意修改步进电机缓升缓降曲线与步进电机转速，杜绝了机械传动的冲击，保证了实际传送铁线长度与理论计算长度一致；在设计预算时，已经把每MM长度分为10段脉冲，进一步确保了长度精度的设置；可以保证圆圈切口的整齐性，剪切时间和退刀时间均可以在文本显示器上直接修改；设计有手动慢速送料、慢速退料功能，操作简便、减少材料损耗。

设备结构特点：
适合不同线径、分条料的铝线、铁线、铜线、不锈钢线卷成不同的圈径或不同弧线，长度误差小于1MM。通常用于铁线制品、风扇网圈、工艺品、灯罩，拉篮，挂钩等行业。

​

​
