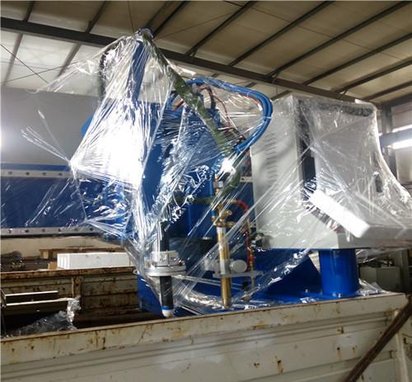

出口等离子切割机 数控火焰切割机出口 经济实惠

主机是该机的主体,主要由以下部分组成：横梁、主行走架、副行走架、端面
切割移动装置、横向移动装置、割炬、气路、滑线架和切割平台等组成。
A 横梁部件
主横梁采用薄壁箱形梁结构，是由矩型管拼焊而成，其特点是重量轻,刚性好,外形美观。横梁后侧上下装有经过研磨的横向导轨，道轨上装有齿条，端面切割移动装置上的输出齿轮与齿条啮合，沿横梁的导轨作横向运动，以实现钢板横向切割。横梁的上平面装有气体分气排，其作用是将总管路的气体分配到各把割炬上。燃气分气排上装有回火防止器，以防止火源回到总管或气体内，引起火灾或爆炸。横梁前面装有横向移动架，其上装有纵向割炬。
B 主行走架
主行走架是用薄钢板焊接而成,刚性好,造型美观,主机架上装有交流驱动电机,减速器输出轴上直接连到行走轮轴上，实现整机在纵向导轨上往复运动。主行走轮面为V型面，主导轨面也为V型面，当机架作往复运动时V型面具有导向作用。在主机架的前后端装有导轨除尘器,以保证导轨工作面清洁.在主机架外面装有限位开关,以防主机沿纵向运动脱轨。
C 副行走架
副机架亦为薄壁箱形结构,在副机架的中间安装一个行走轮,这样与主机架两个行走轮形成三点支承主机载荷。在副机架两端装有刮削板，以清洁导轨面。
D 端面切割移动装置
端面切割装置装于横梁后侧面的导轨上,由交流电机驱动。采用齿轮齿条传动,实现横向运动,使割炬实现横向切割之功能,在横梁上安装有限位开关,以防切割移动装置脱轨。
E 横向移动架
横向移动架采齿轮齿条传动形式,其主要作用是安装直条切割枪及调节割枪位置，转动手柄调整割枪至工作所需位置将其固定,然后作纵向直条切割。
F 割炬装置
割炬装置是由割炬体、夹持器、手动调节阀、回火防止器、管接头、手动升降调节装置等零、部件组成。夹持器装在滑杆上,割炬可左右摆动450，进行坡口切割。手动升降调节装置可实现割炬上下移动。
G流体气路
本机采用三路供气(即切割氧,预热氧,燃烧气)。三路气体由汇流排分别把燃气及氧气集中，分别接入纵向三路供气总管,通过总管吊架接到主机的管路,由各自的压力表显示气压值,再经电磁阀,进入主机,由分气排分配到各把割炬,通过割嘴来实现气割钢板。
管路系统气体具体要求如下:
工作压力 气体纯度
切割氧 7.84×105pa 99.5%
预热氧 6.84×105pa
燃烧气 0.49×105pa 98%
H 总管吊架为型钢焊接结构(我厂供图,用户制造)，是装在车间墙壁(或其它固定物)上,将我厂随机的配件——拖缆滑车装于吊架上,然后将进气管路和电缆线穿于拖缆滑车托板之上,实现悬挂气路的纵向拖动
