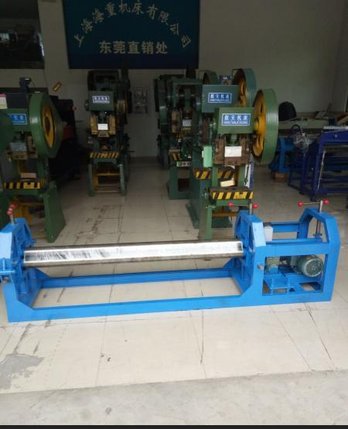

佛山6X1500机械卷板机 三辊卷板机

佛山6X1500机械卷板机  三辊卷板机

卷板机（也叫卷圆机）是一种用于对金属板料进行连续点弯曲的机床。 按其结构可分为二辊卷板机、三辊卷板机和四辊卷板机。 二辊卷板机多加工尺寸较小的料板，而四辊卷板机则通常用于加工大型料板，如船用钢板等。

卷板机上辊在两下辊中央对称位置通过液压缸内的液压油作用于活塞作垂直升降运动，通过主减速机的末级齿轮带动两下辊齿轮啮合作旋转运动，为卷制板材提供扭矩。卷板机规格平整的塑性金属板通过卷板机的三根工作辊(二根下辊、一根上辊)之间，借助上辊的下压及下辊的旋转运动，使金属板经过多道次连续弯曲，产生永久性的塑性变形，卷制成所需要的园筒、锥筒或它们的一部分。

 机械卷板机 本机结构形式为三辊对称式，上辊在两下辊中央对称位置作垂直升降运动，通过丝杠母蜗杆传动而获得，两下辊作旋转运动，通过减速机的输出齿轮与下辊齿啮合，为卷制板材提供扭矩。本机床结构紧凑，操作维修方便。该机床预弯需借助其他设备完成。 一、辊子及支架：上辊220 mm，下辊200 mm，材质 45＃实心钢，粗加工后调质处理，然后精加工；支架中心距 320mm，回火处理后镗床加工，保证了装配精度、同心及平行度。二、电机、减速机：主电机7.5KW，减速机 JZQ350 。三、机械系统：机械传动采用蜗轮蜗杆传动，蜗轮选用球磨铸铁，并且使用万向节连轴器，保证蜗轮蜗杆的使用寿命以及精度 ，带有离合器，可分别操作辊子的左右端升降，以卷制一定范围的锥体.配有卷锥靠轮。 四、电器元件：主要电器元件选用正泰，质量可靠。五、润滑系统：轴瓦采用世界先进耐磨材料-自润滑轴承，提高了易损件的使用奉命，并带有手动注油泵，一点集中加注润滑油，连接所有润滑点，操作简单，便于设备维护。六、操作系统：集中配电箱控制，并配有移动手柄，可远程操作。七、质保体系及售后服务：严格按ISO9001质量体系要求来控制产品的生产过程，有专用超声波探伤仪对支架、辊子等必须经过探伤检测并做出书面记录，对各构件实施振动时效处理，合格后方可使用，从半成品到产成品、组装质量到外观质量层层检验，并全部录相监控，试车出厂前超负载试车，确保质量。
