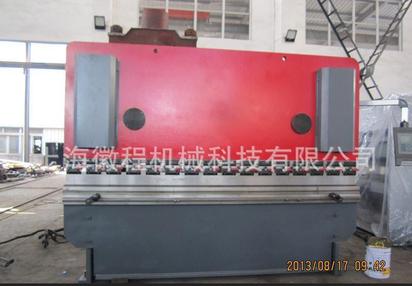

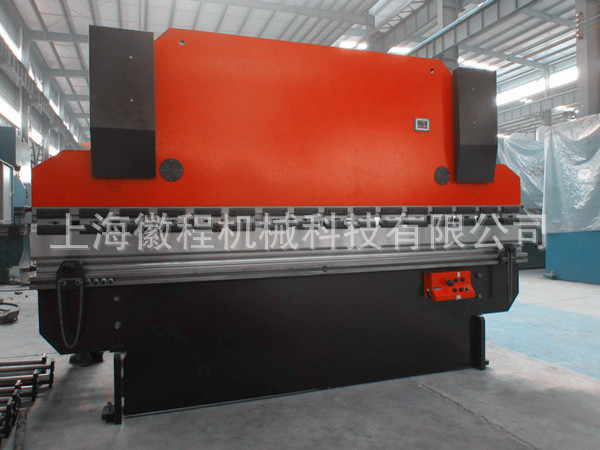

WF67Y-80T/3200液压板料折弯机
|
一、机床型号和名称
1.型号：WF67Y-80T/3200
2.名称：液压板料（数显）折弯机
二、机床主要技术参数
机器的基本参数及配置 | |||||
序号 | 名称 | 数值 | 单位 | 备注 | |
1 | 公称压力 | 800 | KN |
| |
2 | 折弯长度 | 3200 | mm |
| |
3 | 立柱间距 | 2600 | mm |
| |
4 | 最大开启高度 | 320 | mm |
| |
5 | 喉口深度 | 320 | mm |
| |
6 | 工作台高度 | 850 | mm |
| |
7 | 滑块运动速度 | 空载 | 50 | mm /s |
|
8 | 工作 | 9 | mm /s |
| |
9 | 回程 | 45 | mm /s |
| |
10
| 主电动机 | 型号 | Y160M-6 |
|
|
功率 | 7.5 | KW |
| ||
转速 | 960 | r/min |
| ||
11 | 轴向柱塞泵 | 型号 | 25MCY14-IB |
|
|
流量 | 25 | ml/r |
| ||
压力 | 31.5 | Mpa |
| ||
12 | 液压系统 | 最高工作压力 | 25 | Mpa |
|
13 | 外形尺寸 | 长 | 3200 | mm |
|
宽 | 1600 | mm |
| ||
高 | 2270 | mm |
| ||
三、机床执行的标准：
执行如下标准
JB/T 2257.1-1992 《板料折弯机 技术条件》
JB/T 2257.2-1999 《板料折弯机 型式与基本参数》
JB/GQ-F 2012-86 《板料折弯机 产品质量分等标准》
DBS002-91 《板料折弯机性能与试验方法》
机床检验执行国标GB/T 14349-93
三、机器关键元器件明细表
序 号 | 名 称 | 数量 | 产 地 |
1 | 油缸 | 2 | 中瑞机床 |
2 | 密封件 | 2 | 台湾鼎基 |
3 | 三相异步电动机 | 2 | 马鞍山双塔电机 |
4 | 主要控制电器 | 1套 | 天正电气有限公司 |
5 | 数显器 | 1套 | 南通钜赢公司 |
6 | 液压系统 | 1套 | 江苏海门液压件/上海贝立液压件厂 |
7 | 压力表 | 1 | 杭州仪表厂 |
8 | 轴向柱塞泵 | 1 | 启动鼎源油泵厂 |
9 | 接近开关 | 2 | 天正电气有限公司 |
三、机器的用途

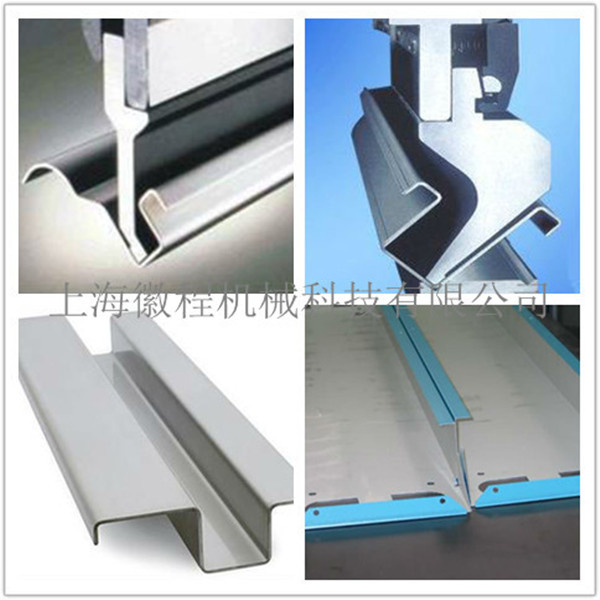

本机器对折弯金属板料具有较高的劳动生产率和较高的工作精度，采用不同形状的上下模具，可折弯成各种形状工件，滑块行程一次即可对板料进行一次折弯成形，经过多次折弯即可获得较复杂形状的工件，当配备相应的装备后，还能作冲孔用。
四、产品外形结构
1.运用UG（有限元）分析方法，经计算机辅助优化设计，外形美观。
2.机器采用钢板焊接结构，具有足够的强度和刚度，液压传动保证工作时不致因板料厚度变化或下模“V”形槽选择不当而引起严重超载事故，此外本机器具有工作平稳，操作方便、噪音小、安全可靠等特点。
3.油缸中设有机械挡块，确保滑块行至下死点的重复定位精度，以保证批量生产时折弯角度的一致性。
4.采用德国技术进行内应力消除。
5.整体框架采用打砂方式除锈,并喷有防锈漆。
五、工作滑块结构.
1.本机器采用液压电气控制，滑块行程可任意调节，并具有点动、半自动、自动等动作规范，采用点动规范可方便地进行试模和调整。
2.上动式折弯机设计，双油缸同时工作，操作平衡、方便、安全。
3.在下死点有保压延时功能，确保工件精度。
4.在国家相关标准条件下，折弯角度精度可达 ±45´。（引用标准JB/T22572-1999.）
5.有慢速下降控制的功能，操作者能更好地控制工件。
六、液压系统
1.液压系统可实现滑块快速下降，慢速下降，工作速度折弯，快速回程及向上，向下过程中滑块急停等动作。
2.油泵采用轴向柱塞泵，可承受高压、噪音低。
3.密封圈选用台湾鼎基公司，密封性能好，工作可靠，寿命长。
4.机床可在额定负荷下连续工作，液压系统无泄漏且持续稳定,精度高。
