供应诺斯，3吨焊接变位机精度高

产品介绍

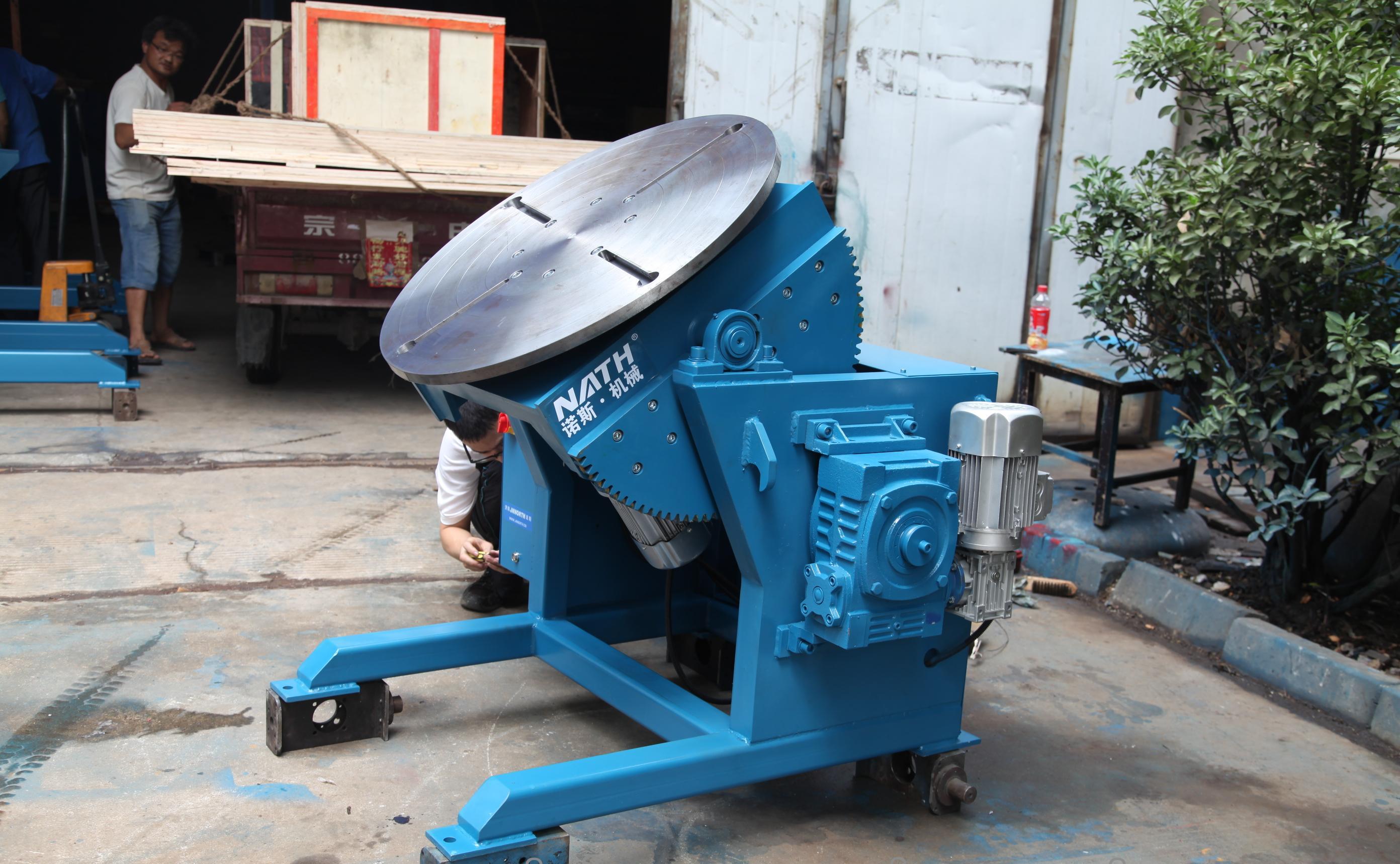

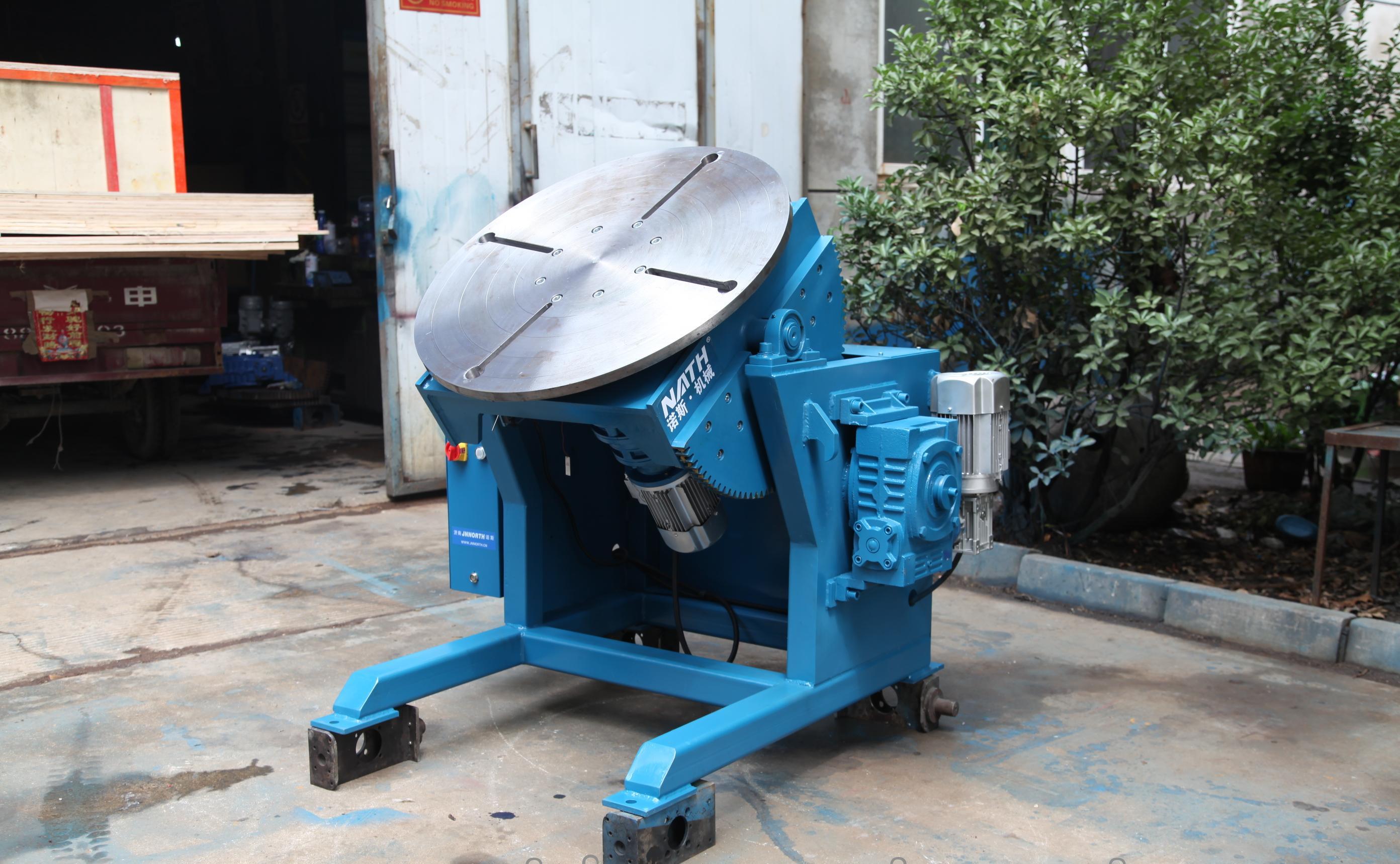

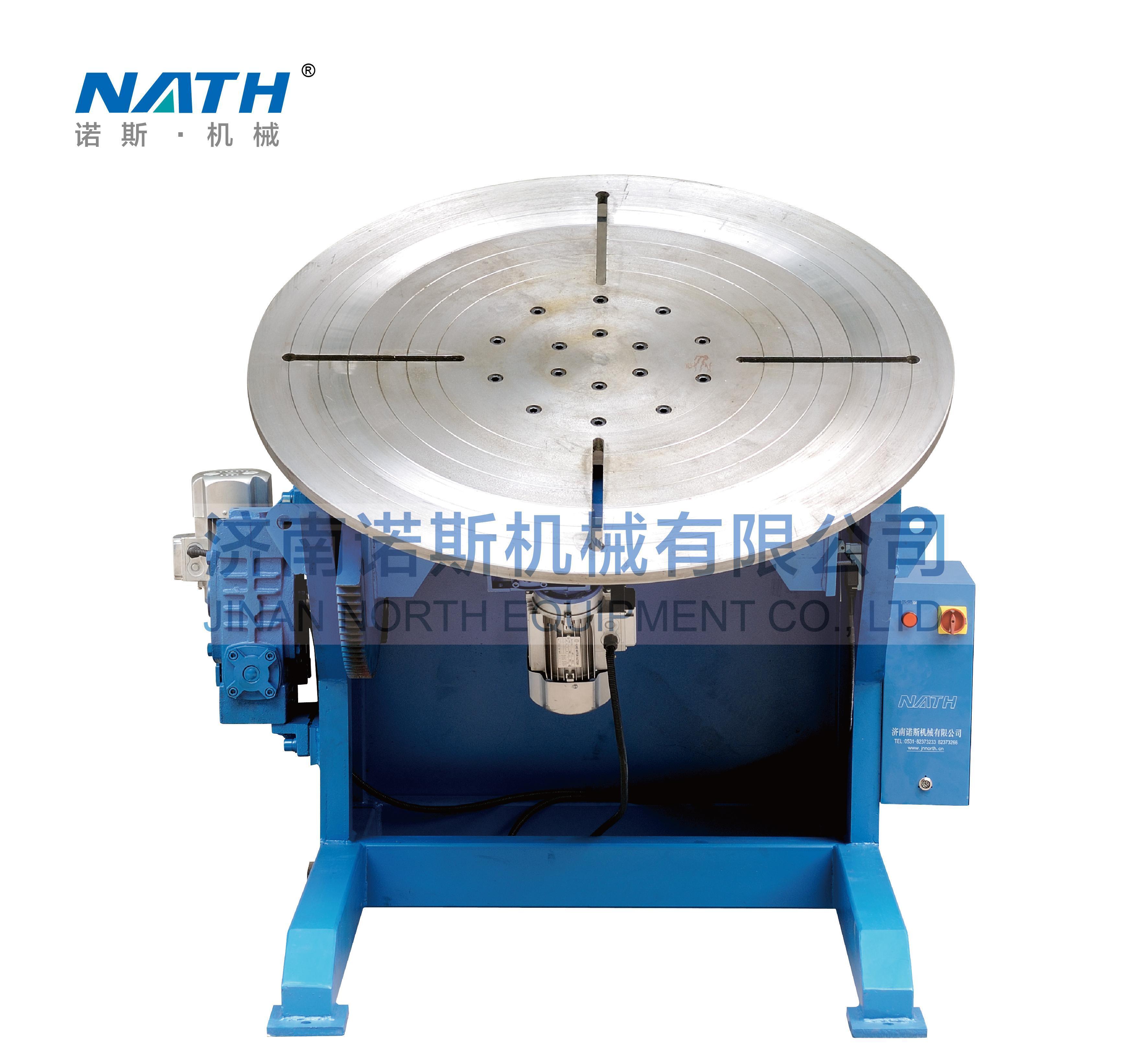

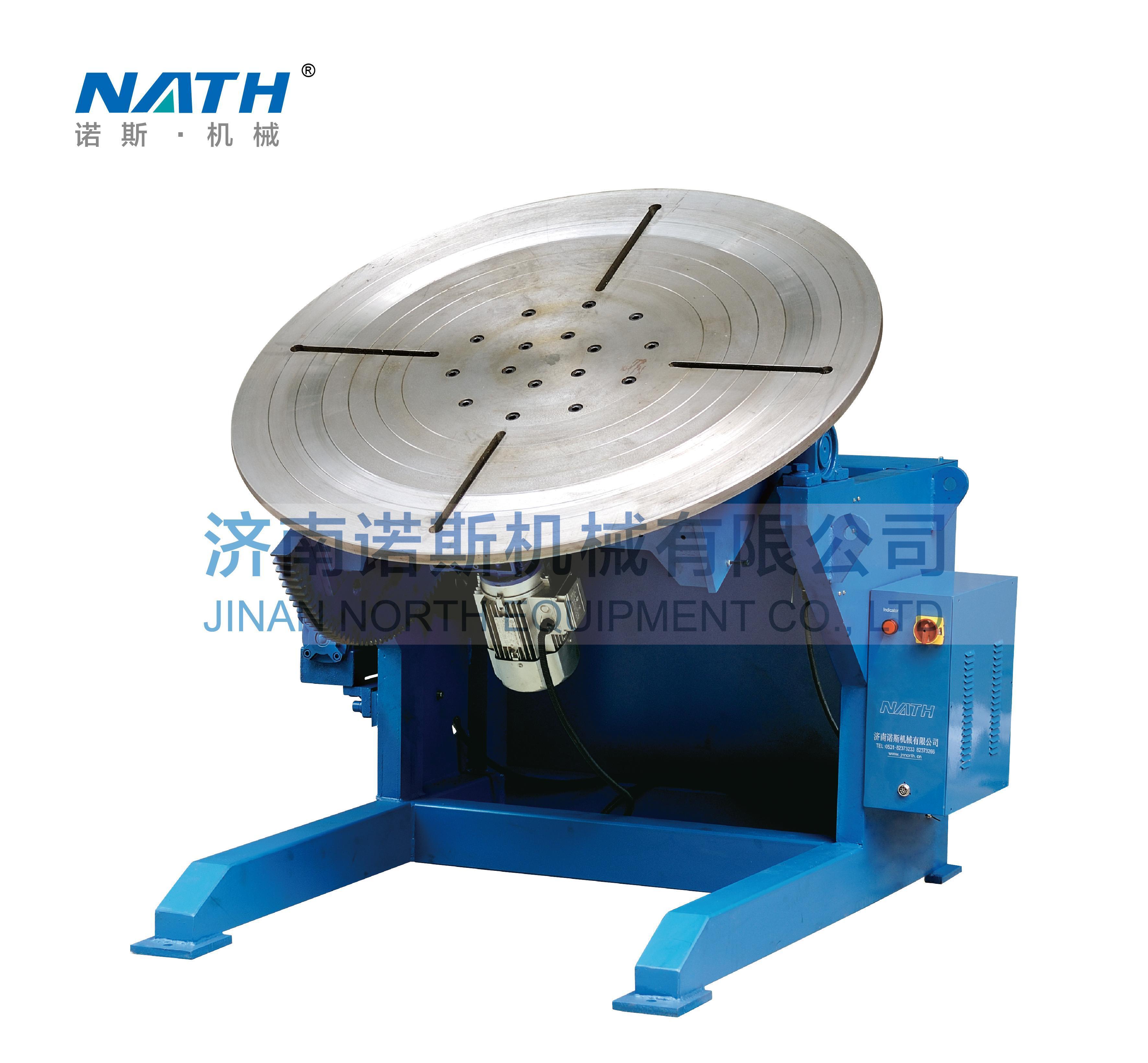

3000公斤焊接变位机主要应用于重量在3000公斤以下的工件。

变位机又称焊接变位器，焊接转台，焊接旋转工作台，主要用于圆形、环形工件的旋转、翻转，使工件焊缝置于水平，船形等最佳位置以便施焊。我公司可在工作台上固定专门的焊接卡盘或其他工装用以装夹工件配合手工焊接使用；也可以与焊接操作机配套使用实现自动焊接，广泛应用于焊接、切割、打磨、装配、涂装、检测等工序。

技术参数产品特点

型号	BY-3000
输入电源	AC380V  50/60HZ
回转驱动电机	AC 1.5Kw
翻转驱动电机	AC 3.0Kw
最大承载能力	3000kg
最大重心距	300mm
最大偏心距	200mm
工作台直径	1400mm
工作台转速	0.05-0.5rpm
工作台翻转速度	0.6rpm
工作台翻转角度	0-120°
工作台翻转方式	Motor Drive
最大回转直径	2000mm

​

1、选用交流无级调速电机，驱动工作台旋转，由电机配减速箱后带动大小齿轮转动，从面带动台面旋转，实现360度无限旋转；

2、工作台可以0～90度自由翻转，蜗轮蜗杆结构，方便操作；

3、自主研发采用最新技术线路板，最先进的元器件，体积小功能全，铁片电阻，集成电路，性能更稳定，别看小，保护功能更强，更多，抗干扰能力最强；

4、可以无极变速，根据需要调节合适的速度，方便焊接；

5、变位机具有定功能，设定好时间后可自动停止；

6、变位机具有焊接联动功能，即变位机工作时焊接也工作，变位机停止时焊接停止工作；

7、工作台面由15mm厚45#钢板经过切割，热处理发蓝，打磨等工序加工而成，保证长时间工作而不变形，台面通孔为25mm,为工件加装及实际焊接带来方便并有良好的通风功能和输送保护气体功能；

8、无论是电机的减速箱齿轮还是传动部分的大小齿轮都经过高温淬火，耐磨性好，特耐用；

9、特制脚踏开关，具有复位功能和脚动功能。复位功能是指在变位机自动状态下，一踩脚踏开关，变位机和焊机自动起停；脚动功能是指变位机在脚动状态下，踩脚踏开关，变位机工作，不踩脚踏开关，变位机不工作；

10、变位机带有碳刷，可导电性，安全系数高；

11、工作台面下特地加的防尘罩，可有效防止飞溅落到齿轮；

12、可选配卡盘，焊枪支架，可调高支架，气动尾顶等辅件；

13、最火爆一款小型,应用于3000公斤以下法兰，管件，钣多加工件等需要环缝焊接的工件。

操作使用说明

传统手工焊和用焊接对比

传统手工焊	变位机自动焊	优点
必须找专来焊工来焊接，普通焊工一天工资最低200元/天	不用专业焊工，设备调好后普通人就能焊接，谁都可以干，几天就能节省出一台设备的钱	省钱
工件焊出来不美观，成形不好	工件成形美观	美观
工人一般是工作8小时就需要休息，工人会罢工，人员流动挺大	机器不会累，可以24小时工作，对于人员要求不高，操作简单易学	稳定
	焊接效率是传统手工焊3-5倍	速度快
手工焊需要人一直不停的工作，才能完成焊接任务，一天会特别累	只需要人员安装工件，按启动按钮，焊完，取工件，一键式完成，劳动强度大浮降低	降低劳动强度
