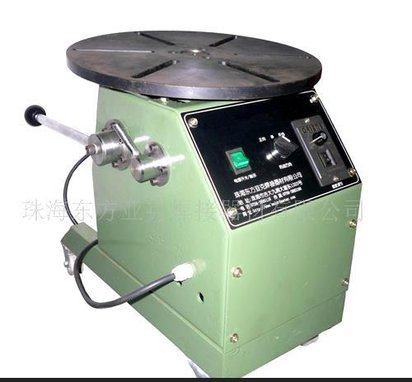

珠海信盛HBJ系列焊接变位机



HBJ系列变位机介绍

珠海信盛机电科技有限公司是焊接变位机的生产厂家，产品批量化生产，价格优势明显。我公司生产的焊接变位机结构紧凑，性能可靠，主要结构由工作台、翻转机构、控制盒、驱动电机、主体、脚踏开关、电源线等组成。在实际应用中一般把工件固定在工作台面上进行回转和倾斜，使焊缝处于最有利焊接位置，可大大减轻工人的劳动强度，满足不同的焊接、切割、喷涂技术要求，提高工作效率。

主要用于重量600公斤以下的轴类、盘类、圆形、环形工件的翻转、回转变位，以得到理想的加工位置和焊接速度。可用于手工焊接、装配、修补等场合的工件变位环形焊缝的焊接，也常用与操作机、焊机等设备配套使用，组成自动焊接中心；可用于手工焊接、装配、修补等场合的工件变位环形焊缝的焊接。

焊接变位机承重能力：50/100/300/600公斤。

焊接变位机可按客户需求加装焊接卡盘、调枪机构、气动尾座、可调高支撑转台，转位机架，以适应不同的焊接、切割要求。

焊接变位机特点：

1、直流电机驱动的回转机构，速度无级可调；

2、具有自锁功能的蜗轮蜗杆翻转机构，工作台0～90°无级翻转；

3、特殊的抗电磁干扰设计，有效降低了TIG焊接时的高频干扰，可有效提高焊接品质；

4、适用的焊接方法有：CO2焊、TIG焊、MIG焊、埋弧焊等；

5、可先配置有：自控功能的控制器，控制焊机的工作状态和工作时间，实现变位机与焊机的联动；

6、可先配置有：调枪机构，固定焊炬位置；

7、可先配置有：导轨和气动顶尖，实现对工件的自动夹紧功能。

HBJ-50技术参数：

型号	HBJ-50
输入电源	AC110V/220V 50/60Hz
工作转盘水平承重	50 kg
工作转盘垂直承重	25 kg
工作转盘直径	350 mm
工作转盘高度	400 mm
翻转角度	0～90°
工作转盘转速	1～7rpm
电机功率	60W
翻转方式	手动翻转
机器重量	40Kg
外形尺寸	450×450×400(mm)

HBJ-100技术参数：

型号	HBJ-100
输入电源	AC110V/220V 50/60Hz
工作转盘水平承重	100 kg
工作转盘垂直承重	50 kg
工作转盘直径	400 mm
工作转盘高度	450 mm
翻转角度	0～90°
工作转盘转速	1～5rpm
电机功率	120W
翻转方式	摇把手动翻转
机器重量	80Kg
外形尺寸	500×480×450(mm)

HBJ-300技术参数：

型号	HBJ-300
输入电源	AC110V/220V 50/60Hz
工作转盘水平承重	300 kg
工作转盘垂直承重	150 kg
工作转盘直径	450 mm
工作转盘高度	500 mm
翻转角度	0～90°
工作转盘转速	0.2～2.5rpm
旋转电机功率	200W
翻转方式	摇把手动翻转或电动375W
机器重量	100Kg
外形尺寸	520×520×500(mm)

HBJ-600技术参数：

型号	HBJ-600
