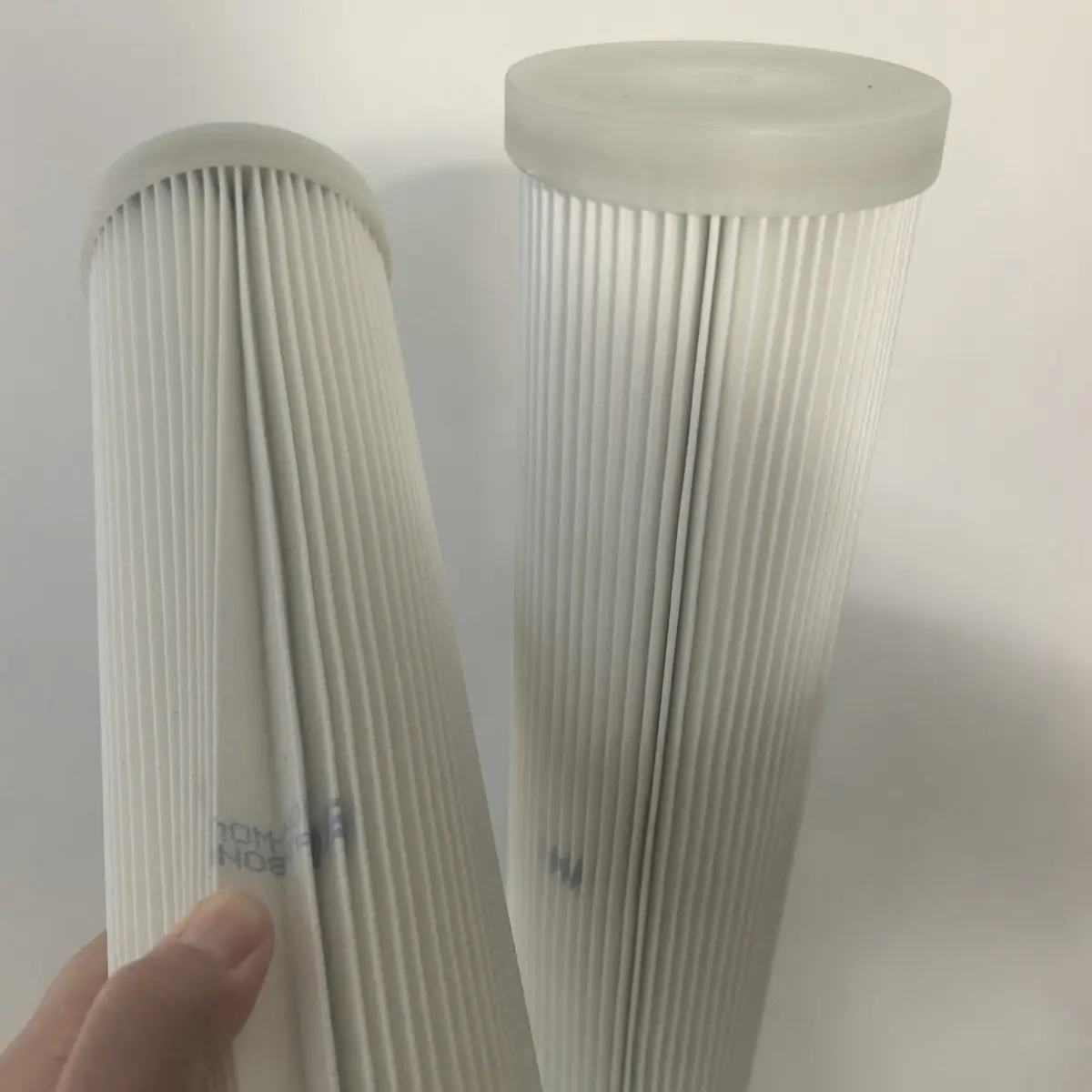

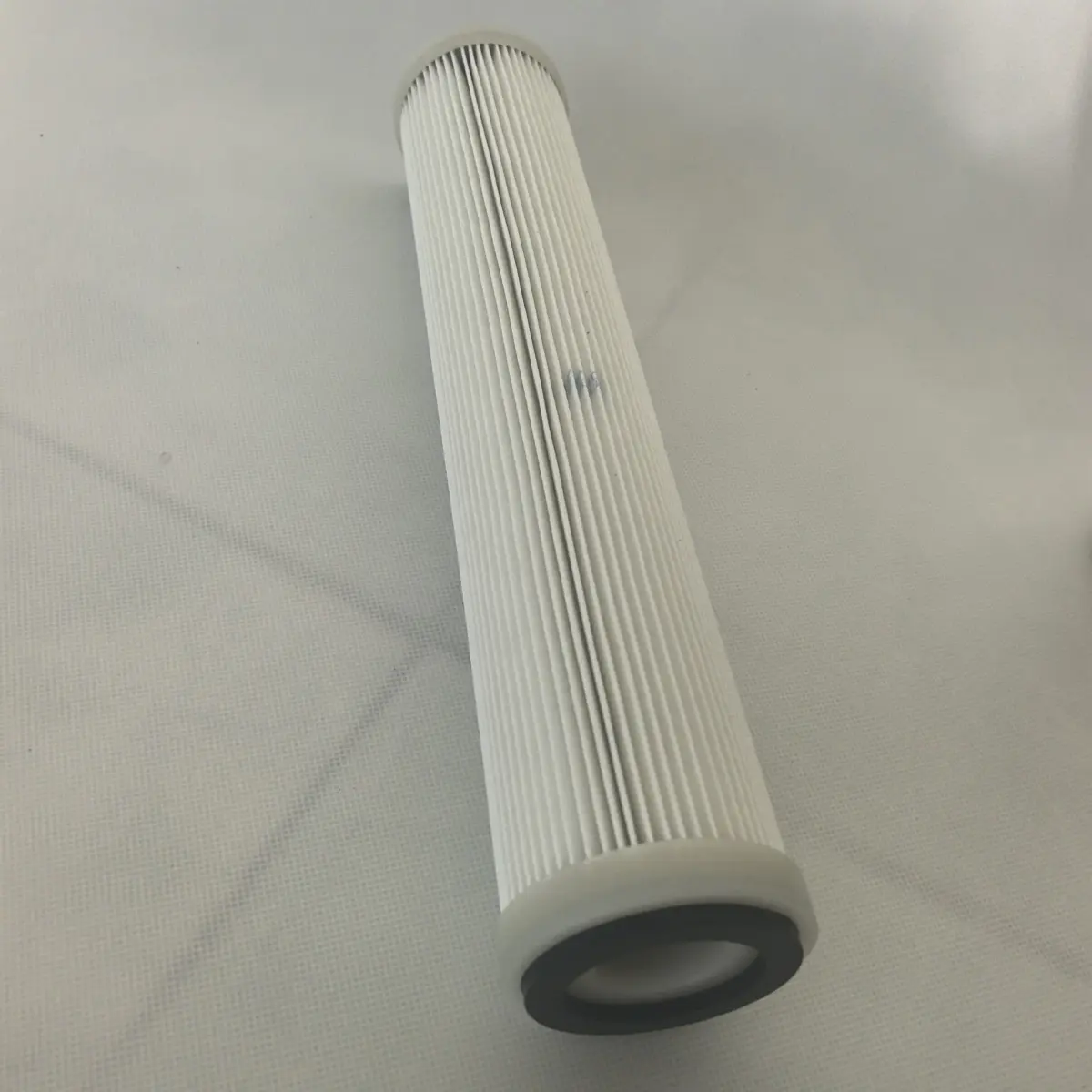

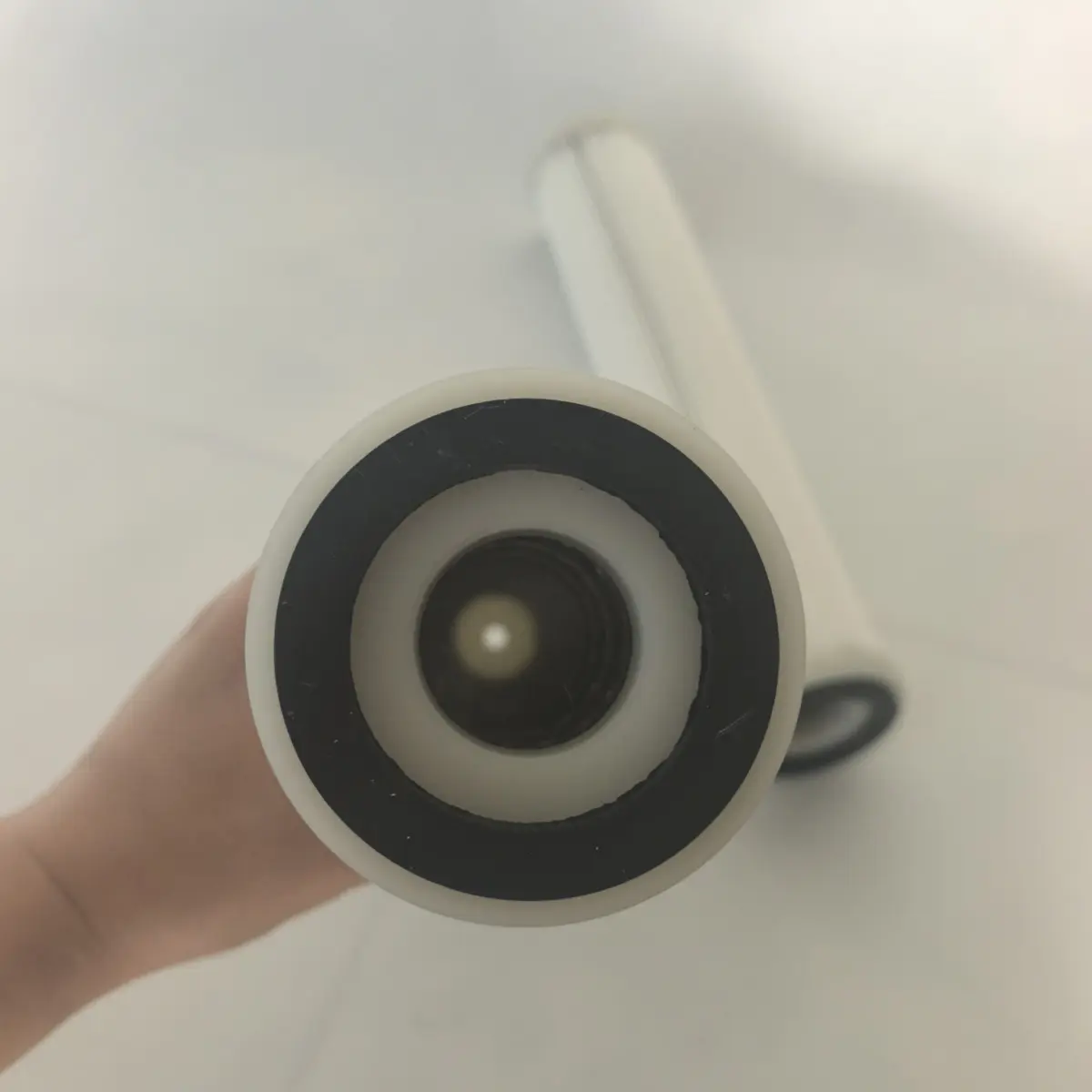

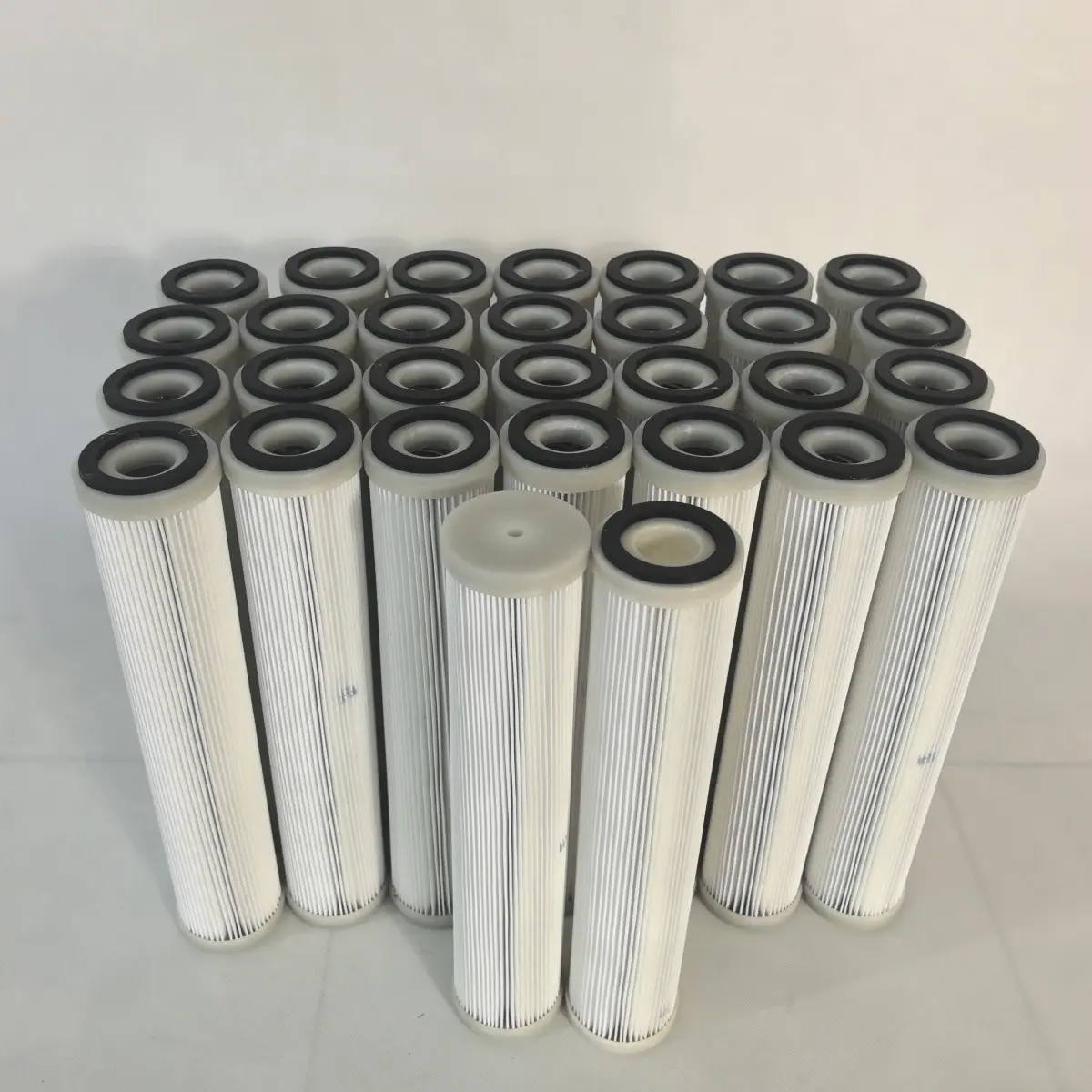

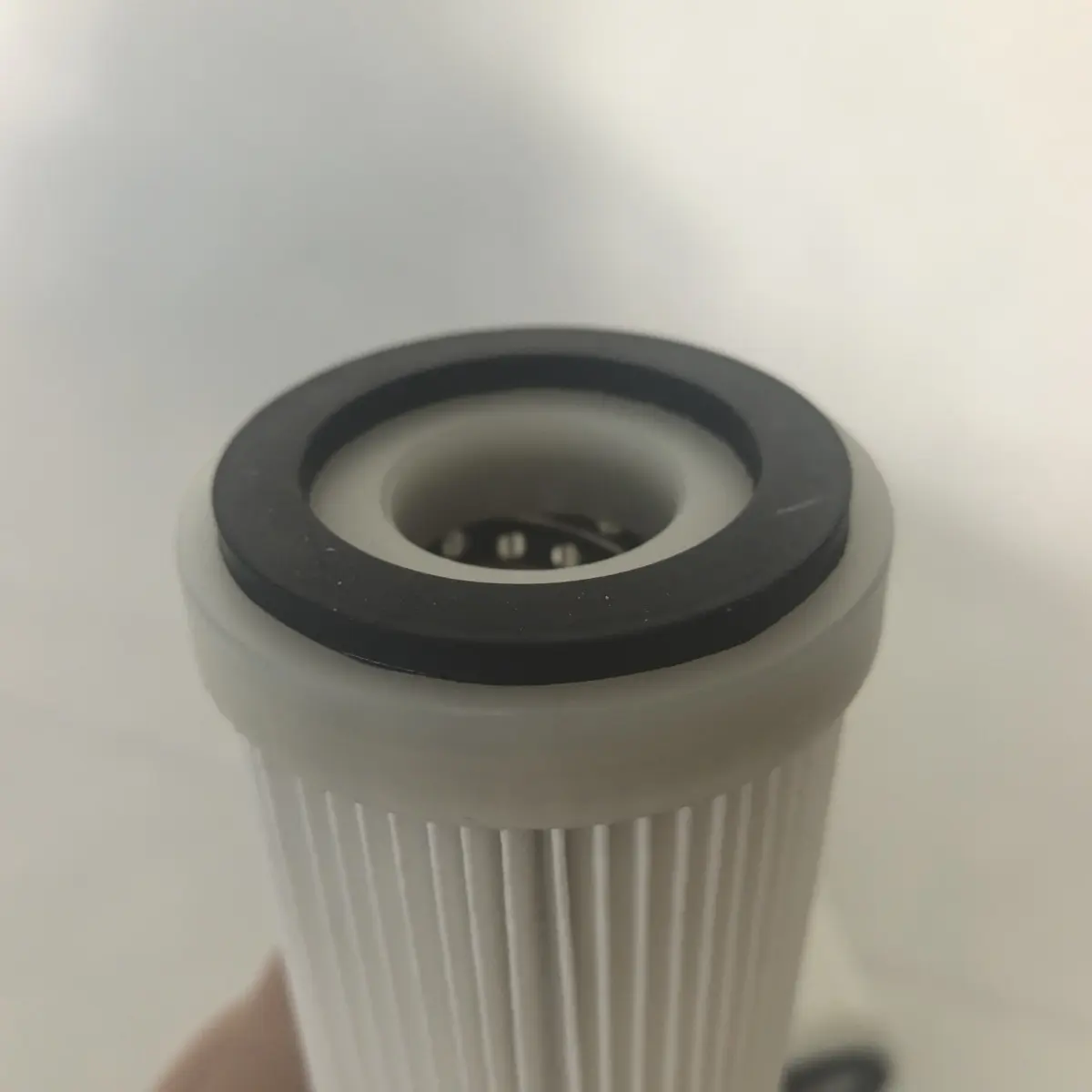

金属打印机东丽阻燃防静电覆膜除尘滤筒

工业除尘场景中的安全冗余设计逻辑

在喷涂、粉末冶金、金属3D打印等工艺环节，粉尘不仅影响设备精度，更构成爆炸与静电引燃的双重风险。传统滤筒常以单一性能为卖点——或强调过滤效率，或突出耐温性，却忽视不同工况下多维安全因子的耦合关系。东丽阻燃防静电覆膜除尘滤筒的底层设计逻辑，正是对这种割裂思维的修正。其基材选用东丽公司原产PTFE覆膜滤料，非简单贴合，而是通过热压复合工艺使微孔结构与基布纤维形成分子级咬合，确保在120℃持续运行中膜层不剥离、不鼓泡。阻燃性并非依赖后期浸渍阻燃剂，而是从聚酯基布聚合阶段即引入磷氮协效阻燃单体，UL94 V-0级认证对应的是材料本体阻燃，而非表面涂层式防护。防静电功能则通过嵌入连续型导电碳纤维网络实现，电阻值稳定控制在10⁴–10⁶Ω区间，远低于国标GB/T 12703.2规定的10⁹Ω上限。这种将阻燃、导电、疏水三重功能集成于材料本体的设计路径，规避了后处理工艺带来的性能衰减与寿命不确定性。

覆膜结构对金属粉尘捕集效能的真实影响

金属打印过程中产生的钛合金、铝合金微粒具有高硬度、低密度、强团聚倾向三大特征。普通滤筒在捕集初期即因微粒嵌入纤维间隙导致压差快速上升，而东丽覆膜滤筒的0.3μm均一孔径PTFE膜层，强制粉尘仅在膜表面积聚。实际测试显示，在相同风量（1.2m³/min）与粉尘浓度（8g/m³）条件下，该滤筒初始压降为120Pa，运行72小时后升至380Pa；同期对比未覆膜滤筒初始压降110Pa，但48小时后已突破850Pa并触发清灰失效。关键差异在于覆膜结构改变了粉尘负载模式：未覆膜滤材依赖深层过滤，金属微粒易刺穿纤维并堵塞孔道；覆膜滤材实现表面过滤，粉尘以松散饼层形态存在，脉冲清灰时剥离率高达96.7%，而未覆膜滤材清灰后残留率超过40%。固安智滤星辰过滤设备有限公司在河北固安设立的滤材实验室，曾对316L不锈钢粉（D50=15μm）进行10万次脉冲模拟，证实覆膜层无针孔破裂、无膜面刮痕——这直接关联到滤筒更换周期与停机成本。当一台金属打印机年运行7000小时，滤筒寿命每延长1个月，相当于减少2次非计划停机，避免喷嘴堵塞导致的整批零件报废。

固安制造体系对工业滤材可靠性的支撑

固安地处京津冀协同发展的核心腹地，其产业定位并非低端代工，而是聚焦高端装备配套的关键零部件国产化。当地聚集了27家具备ISO/IEC 17025资质的检测机构，其中3家专攻过滤材料性能验证。固安智滤星辰过滤设备有限公司在此构建了从基布热定型、覆膜张力控制到成品气密性检测的全链路质控节点。例如覆膜工序采用德国进口双钢辊热压设备，辊面温度波动控制在±0.8℃以内，确保PTFE膜与基布界面结合强度达12N/25mm——这一数值是行业平均值的1.8倍，直接决定滤筒在频繁脉冲冲击下的结构完整性。更关键的是出厂前的“三重验证”：每批次滤筒需通过盐雾试验（48h无锈蚀）、阻燃垂直燃烧（火焰自熄时间≤2s）、静电衰减测试（1000V电压降至100V耗时＜0.1s）。这些数据并非实验室理想条件下的峰值表现，而是取自连续72小时满负荷工况的实测均值。当用户收到产品时，随附的检测报告包含原始波形图与压力曲线，而非笼统的合格这种可追溯的制造逻辑，使滤筒不再只是消耗品，而成为除尘系统安全运行的可控变量。在金属打印车间，一次滤筒失效可能引发价值数万元的设备损伤，选择具备过程可证、结果可验的滤材，本质是将不确定风险转化为可计算的成本项。
