铝包紫铜水冷管火焰焊接加工 低温钎料WEWELDING53

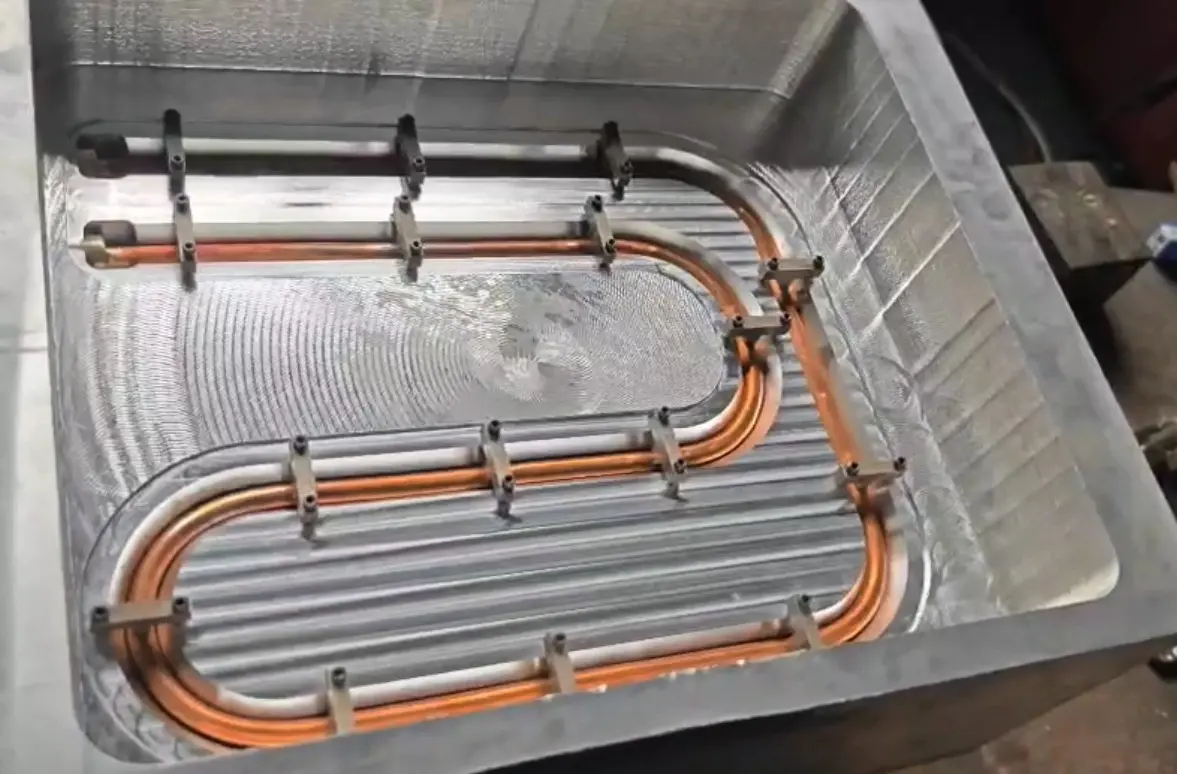

铝包紫铜水冷管的结构特性与焊接难点

铝包紫铜水冷管由内层高导电紫铜与外层致密铝层复合而成，常见于新能源汽车电机定子冷却系统、大功率IGBT模块散热器及高频感应加热设备。其设计初衷在于兼顾铜的优异导热导电性与铝的轻量化、耐蚀性及成本优势。但复合界面并非冶金结合，而是通过轧制或挤压工艺形成的机械包覆，界面存在微间隙、氧化膜残留及热膨胀系数差异（铜17×10⁻⁶/℃，铝23×10⁻⁶/℃）。火焰焊接时，局部高温易导致铝层熔化流失、铜基体氧化加剧，更严重的是界面处因热应力不匹配而产生微裂纹——这些缺陷在服役中会成为冷却液渗漏与电化学腐蚀的起点。传统锡基钎料无法承受长期运行温度，银基钎料又因熔点过高（>600℃）加剧铝层烧损。问题本质不在“能否焊上”，而在“焊后是否具备工程可靠性”。

WEWELDING53低温钎料的技术逻辑

威欧丁（天津）焊接技术有限公司进口的WEWELDING53是一种以锌-铝-硅为主元、含微量稀土变质剂的活性钎料，固相线为385℃，液相线415℃，作业窗口达30℃。它规避了传统铝基钎料对母材过度侵蚀的缺陷，关键在于其熔融合金在接触界面时发生选择性反应：硅元素优先与铜表面氧化膜中的CuO生成低熔点共晶相，打破钝化层；铝则扩散至铜侧形成过渡层，抑制锌向铜纵深渗透；稀土元素吸附于铝/铜界面，降低界面能，促进润湿铺展。实际焊接中，该钎料在420℃火焰加热下呈现良好流动性，填缝能力优于常规铝钎料，且焊缝抗拉强度稳定在85MPa以上，热循环试验（-40℃至120℃，500次）后无开裂。天津作为中国北方高端装备制造重镇，其精密加工产业聚集效应为WEWELDING53的工艺验证提供了真实工况支撑——本地多家新能源电驱动企业已将其纳入量产工艺规范。

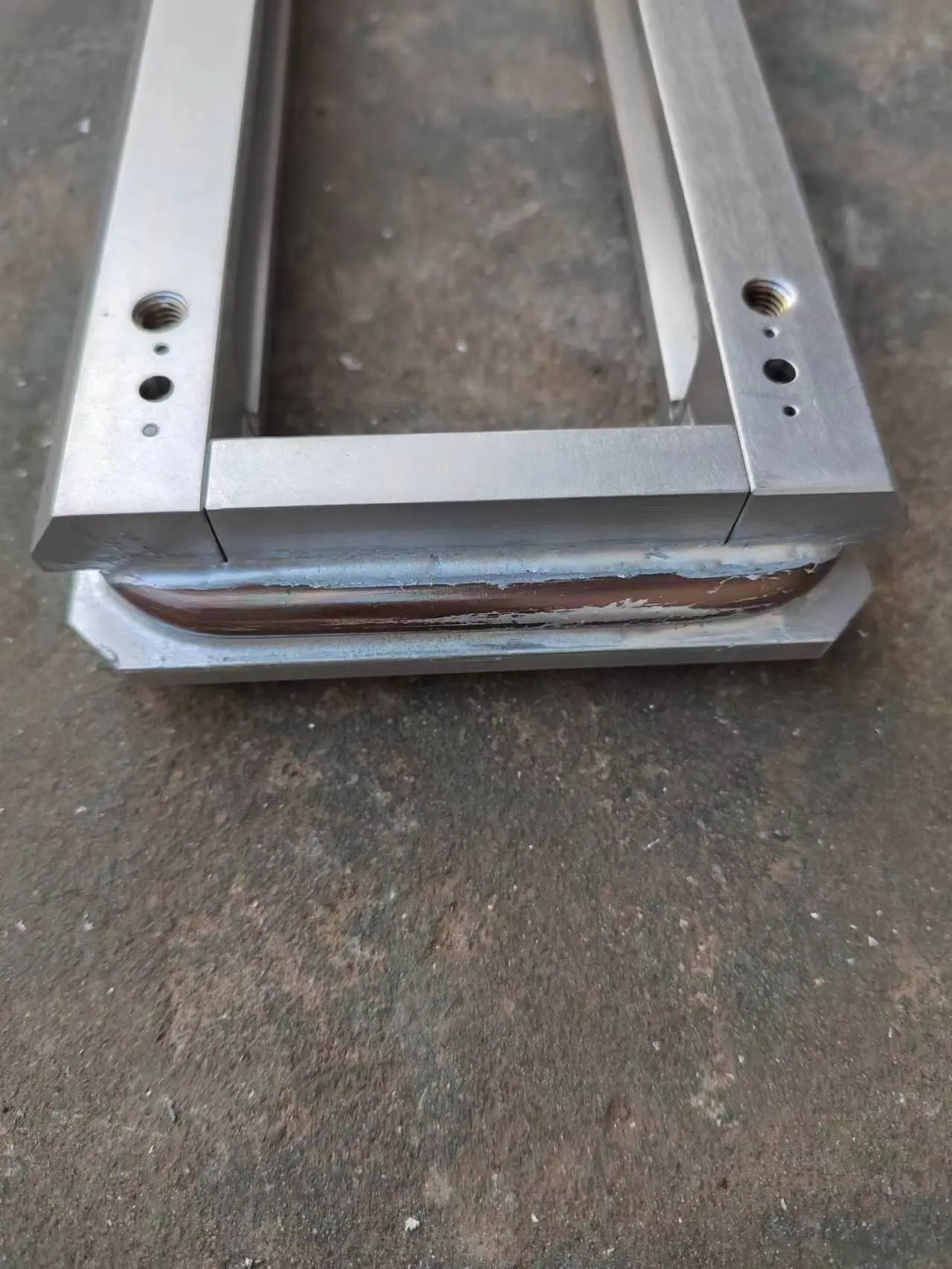

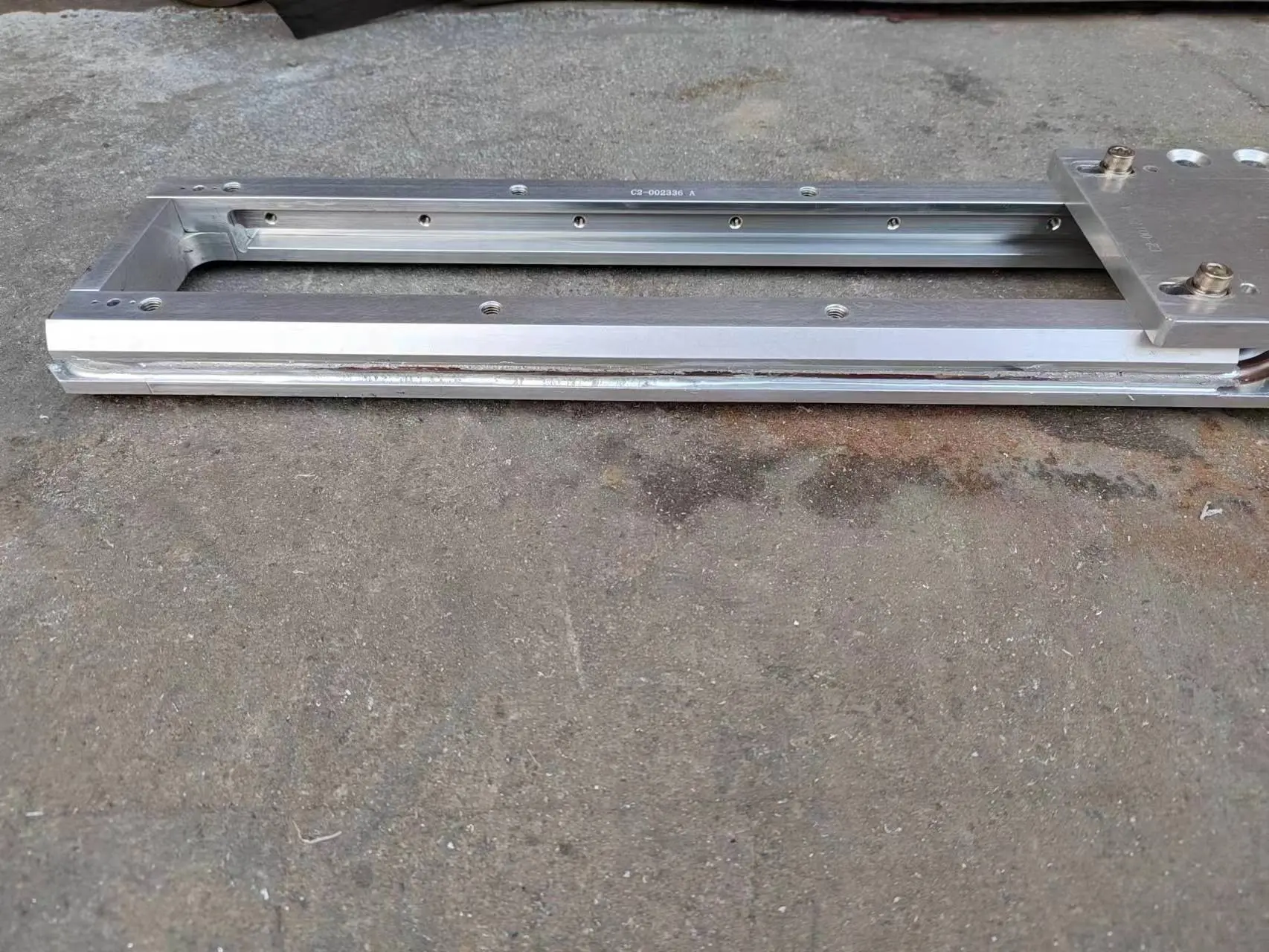

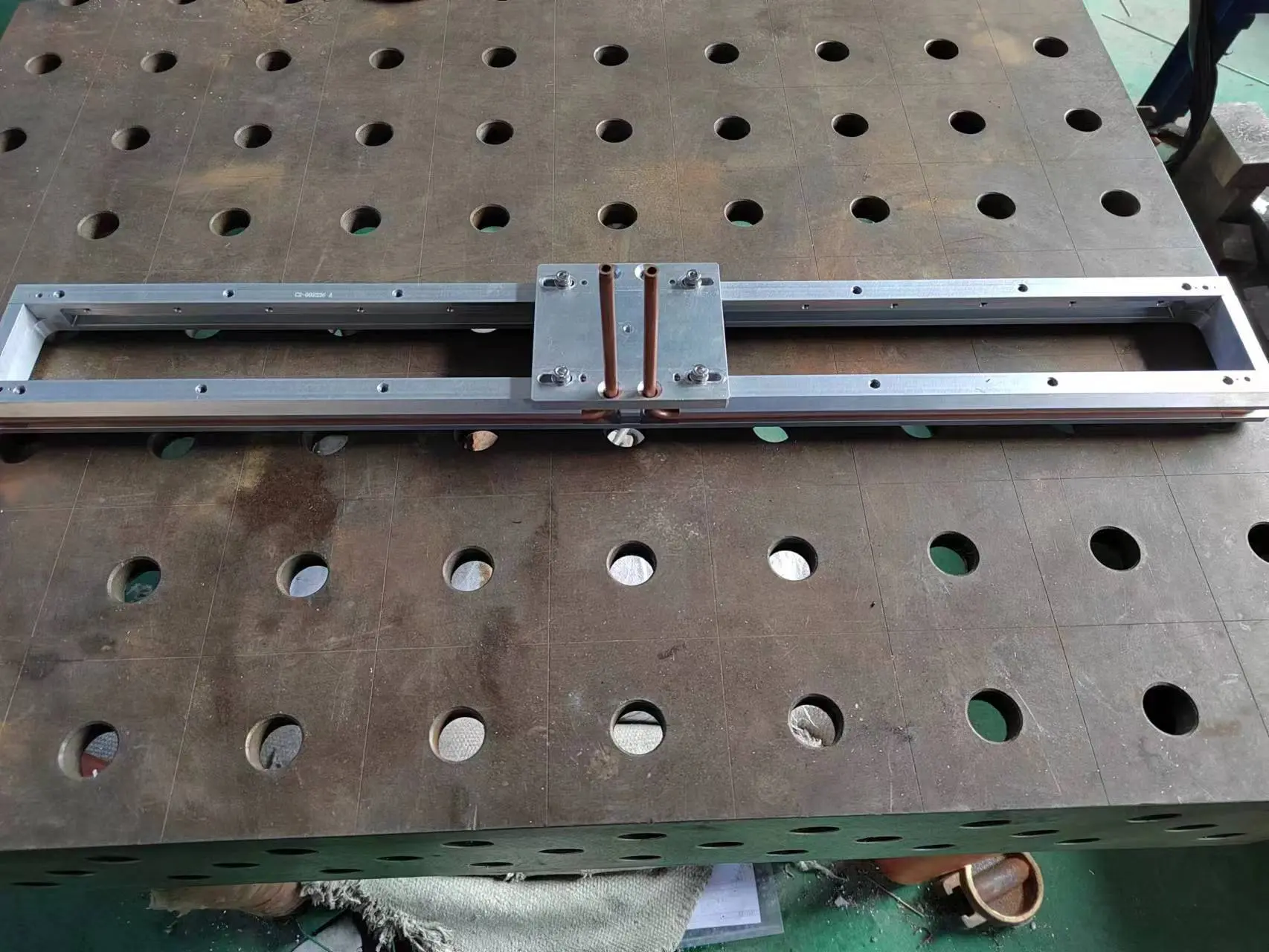

火焰焊接工艺的精准控制要点

使用WEWELDING53进行铝包紫铜水冷管焊接，火焰参数必须服从材料响应规律。氧乙炔焰需采用中性焰，焰心距工件距离严格控制在6–8mm，移动速度依管径而定：Φ12mm以下管材宜保持20–25mm/s匀速推进，过快导致钎料未充分润湿，过慢则铝层局部过热起泡。预热不可省略，但须分区实施——先以弱焰烘烤接头两侧50mm范围至120℃，消除冷凝水汽；再集中加热待焊区至390℃，此时用钎料丝轻触管壁，若出现瞬时熔融并沿缝隙自动爬行，即为施焊时机。特别注意接头间隙：0.08–0.12mm为理想值，大于0.15mm时钎料难以自填充，小于0.05mm则毛细作用不足。威欧丁在天津工厂建立的工艺数据库显示，同一操作者在相同参数下，间隙公差每超差0.02mm，焊缝气孔率上升17%，这印证了精密装配对钎焊质量的决定性影响。

从实验室到产线的可靠性验证路径

一款钎料的价值体现在批量应用中的失效抑制能力。WEWELDING53在威欧丁天津研发中心完成三阶段验证：第一阶段模拟工况测试，将焊接样件置于1.2MPa氮气压力下保压72小时，无泄漏；第二阶段盐雾试验（ASTM B117），连续喷雾1000小时后，焊缝区域无白锈蔓延，铝包层腐蚀深度＜8μm；第三阶段实车路试跟踪，搭载该工艺的某型电驱冷却管路经3万公里高原-湿热交替运行，未发现渗漏或接触电阻异常升高。这些数据指向一个被行业忽视的事实：水冷管焊接可靠性不仅取决于焊缝本身强度，更取决于钎缝与铝包层、铜基体三者热力学兼容性的长期稳定性。当其他厂商仍在优化单次焊接外观时，威欧丁已将验证维度延伸至材料服役全周期。对于正在升级冷却系统设计的制造商而言，选择一种经受住多维严苛考验的低温钎料，实质是降低整机售后返修率与系统热失控风险的关键决策支点。
