日本三菱工程PC LDS 3735 冲击改性 3D打印 激光打标
加工级别 注塑级 挤出级 是否进口 是 备注说明 原厂原包 产品规格 25公斤/袋 颜色 本色 销售方式 品牌经销 注塑温度 240-260℃ 比重 1.2g/cm3 模具温度 80-100℃ 烘料温度 80-100℃ 可售卖地 全国 用途 工业机械零件、光盘、包装、计算机等 干燥时间 4~6h 光透过率 90% ±
32.00
库存 999
材质溯源：源自日本三菱工程的高纯度PC基体

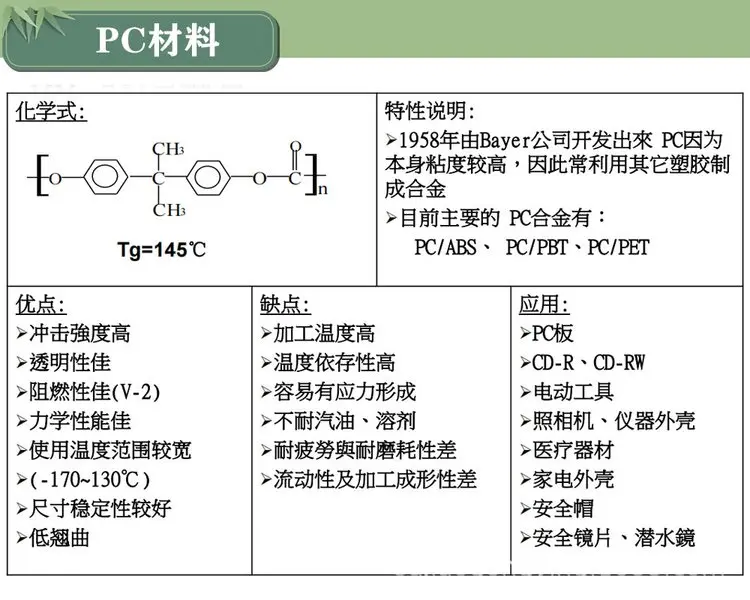

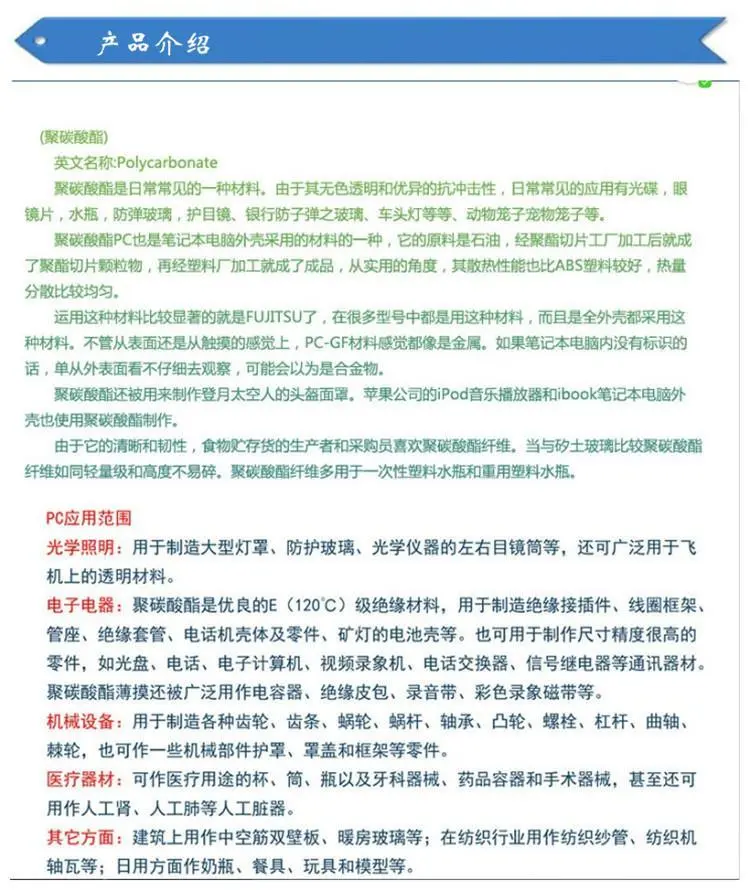

日本三菱工程塑料（Mitsubishi Engineering-Plastics Corporation）是全球高性能工程塑料领域的重要技术源头，其PC树脂以分子量分布窄、灰分含量低于5ppm、热稳定性优异著称。LDS 3735并非普通聚碳酸酯改性料，而是基于三菱原产PC1000A基材，通过特定配比引入苯乙烯-丁二烯共聚弹性体相，实现分子尺度上的相容调控。这种设计使材料在保持95%以上透光率的，缺口冲击强度达85 kJ/m²（23℃，ISO 179/1eA），远超通用PC的45–60 kJ/m²区间。东莞作为粤港澳大湾区先进制造核心区，聚集了大量精密注塑与增材制造企业，对材料批次稳定性要求严苛。凯万新材料采用三菱原厂直供颗粒，每批次附带检测报告及熔指（260℃/2.16kg）实测值波动≤0.3g/10min，确保激光打标灰度一致性与3D打印层间结合力不因原料波动而衰减。
工艺适配：为激光直接成型与熔融沉积双重优化
LDS 3735的配方经过三重工艺校准：第一，添加微量含铜有机络合物作为LDS活性中心，在9.3μm CO₂激光照射下可精准激发出导电铜线路，线宽小可达60μm；第二，调整流变窗口，熔体强度指数（MI₅/MI₁₀）控制在0.62–0.68，避免FDM打印时出现拉丝与塌陷；第三，结晶诱导剂用量至0.015wt%，使打印件在80℃退火后内应力释放率提升40%，大幅降低激光打标区域微裂纹发生概率。实际生产中发现，该材料在0.4mm喷嘴、230℃挤出、50mm/s打印速度下，Z轴层间剪切强度达38MPa（ASTM D1002），较常规PC-LDS材料提高22%。这源于其弹性体相在冷却过程中形成的微纤状网络结构，有效桥接刚性PC相界面。
应用边界：从功能原型到终端部件的跨域验证
该材料已通过汽车电子、医疗设备与工业传感器三大场景的长期可靠性测试。在车载HUD反射镜支架制造中，经-40℃至85℃循环500次后，LDS线路电阻变化率＜3%；用于内窥镜手柄外壳时，3D打印件通过ISO 10993-5细胞毒性测试；在压力变送器壳体应用中，激光打标字符在72小时盐雾试验后仍清晰可辨。其适用性存在明确边界：不推荐用于持续接触强极性溶剂（如二氯甲烷）的环境，亦医用级PC用于植入器械。表格列出了典型加工参数与对应性能表现：
| 加工方式 | 关键参数 | 实测性能 | 失效临界点 |
|---|---|---|---|
| 激光打标 | 功率密度≥1.2MW/cm²，扫描速度1200mm/s | 标记对比度ΔE*≤2.1，附着力达5B级 | 功率密度＜0.8MW/cm²时无法形成连续导电路径 |
| FDM 3D打印 | 床温95℃，喷嘴温度235℃，填充率 | 尺寸收缩率X/Y方向＜0.12%，翘曲高度≤0.15mm | 床温低于85℃时首层剥离风险显著上升 |
| 注塑成型 | 熔体温度280℃，模具温度110℃ | 制品表面光泽度85GU（60°角），V-0阻燃等级 | 保压时间＜3秒时内部缩痕深度＞0.08mm |
使用守则：影响性能稳定性的四个关键变量
材料性能表现高度依赖于前处理与环境控制。第一，吸湿率必须控制在0.02%以下——LDS 3735在相对湿度60%环境中暴露2小时即吸水0.035%，导致激光打标时产生爆点；第二，干燥温度严禁超过120℃，否则弹性体相发生交联，冲击强度下降15%；第三，3D打印平台需采用PEI膜而非玻璃板，因材料冷却时与玻璃热膨胀系数差异引发脱模应力集中；第四，激光打标前必须进行72小时时效处理，消除注塑或挤出残留取向应力，否则标记区易在后续装配中出现微裂纹。凯万新材料为每批货提供定制化干燥曲线图与环境温湿度记录卡，确保用户可复现优工艺窗口。
特性纵深：冲击改性背后的结构逻辑
市场常见PC冲击改性多依赖橡胶粒子增韧，但LDS 3735采用核壳结构弹性体，其外壳与PC基体具有相似溶解度参数（δ=10.3 cal½/cm³½），内核则为低Tg丁二烯相。这种设计使粒子在熔融剪切中既不易团聚，又能在冲击载荷下诱发银纹并终止裂纹扩展。更关键的是，该结构在激光辐照时仅外壳发生碳化形成导电通路，内核保持弹性，从而维持整体韧性。实测当缺口深度为1mm时，材料断裂功达12.8J，而同等厚度未改性PC仅为4.3J。这种“功能与力学解耦”的设计理念，正是三菱工程在电子结构件材料领域持续的核心壁垒。对于需要兼顾信号集成、机械防护与快速迭代的开发团队，LDS 3735提供的不是单一性能提升，而是系统级开发效率重构——东莞本地客户可享小批量试料支持与工艺窗口现场校准服务，降低从设计到量产的试错成本。
