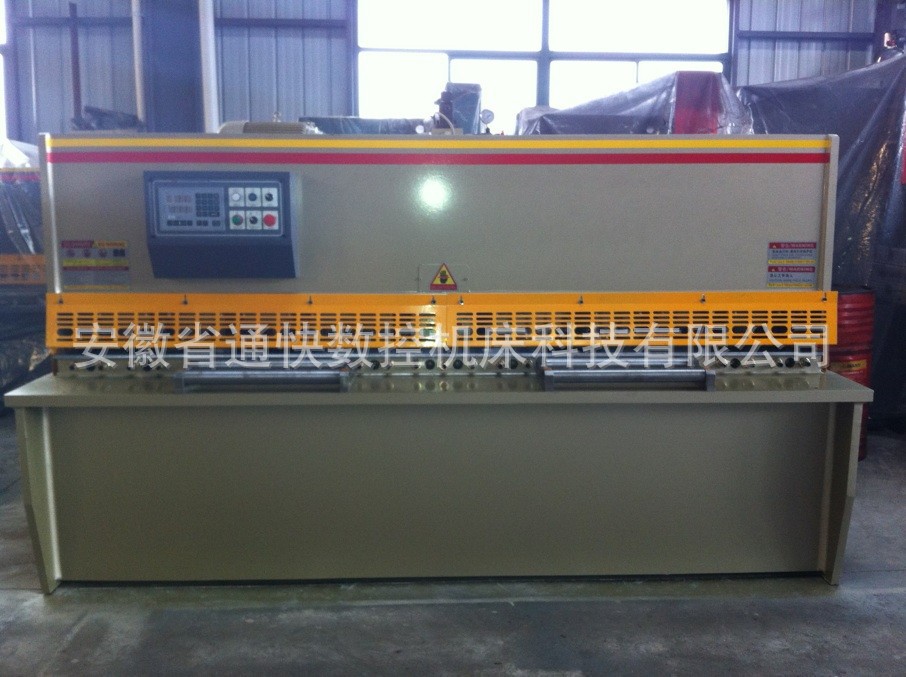

数控剪板机 数控高精度自动调节 数控 我们只做好用的机床

一、主要技术参数

二、机器的主要结构和点

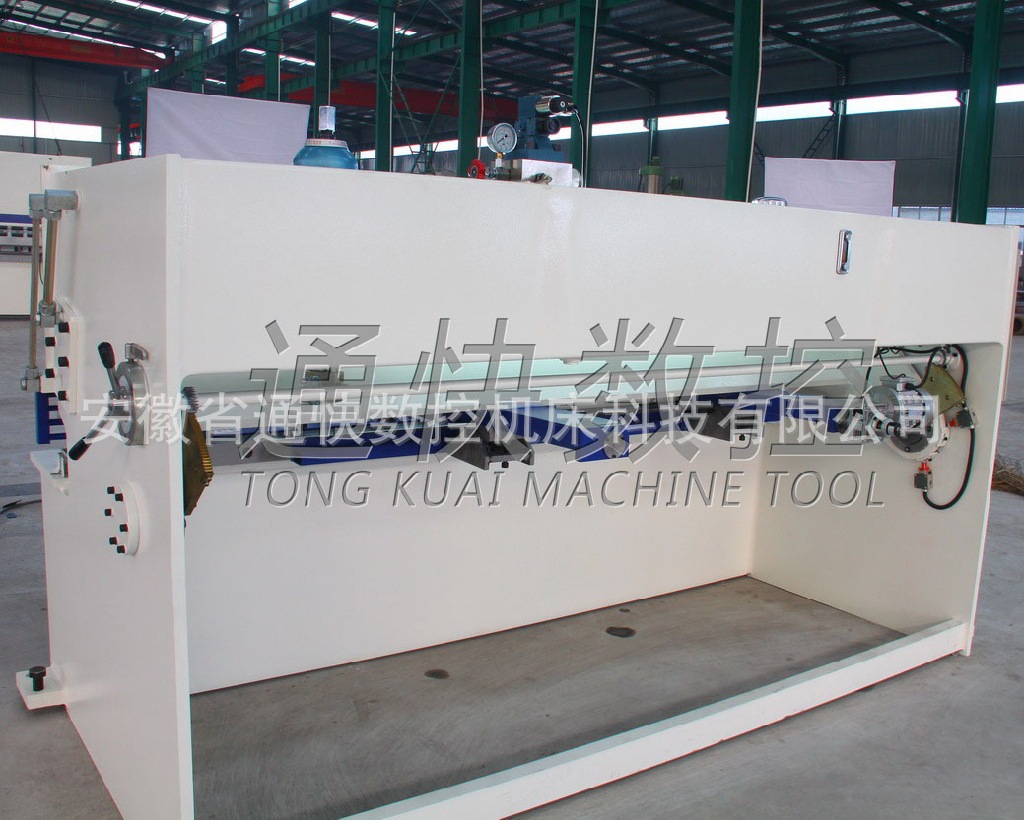

  1、机架采用钢结构件，左、右立板，工作台和压料板焊接成一整体结构，焊后经回火消除其内应力，故整体钢性好，稳定性高。

  2、刀架采用钢结构件，在两侧油缸的推力作用下，可绕固定销轴作摆式运动，完成剪切动作，无需导轨系统。剪切终了时，在回程缸的作用下，刀架快速自动回程。具有快速调节刀片间隙机构，刻度值在刻度盘上显示。

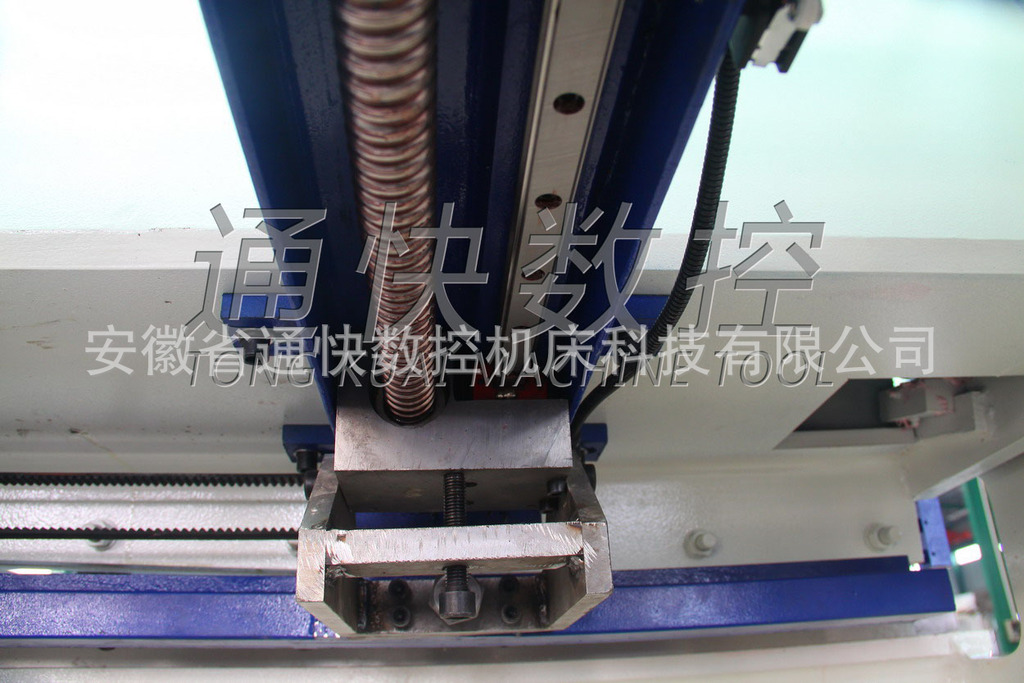

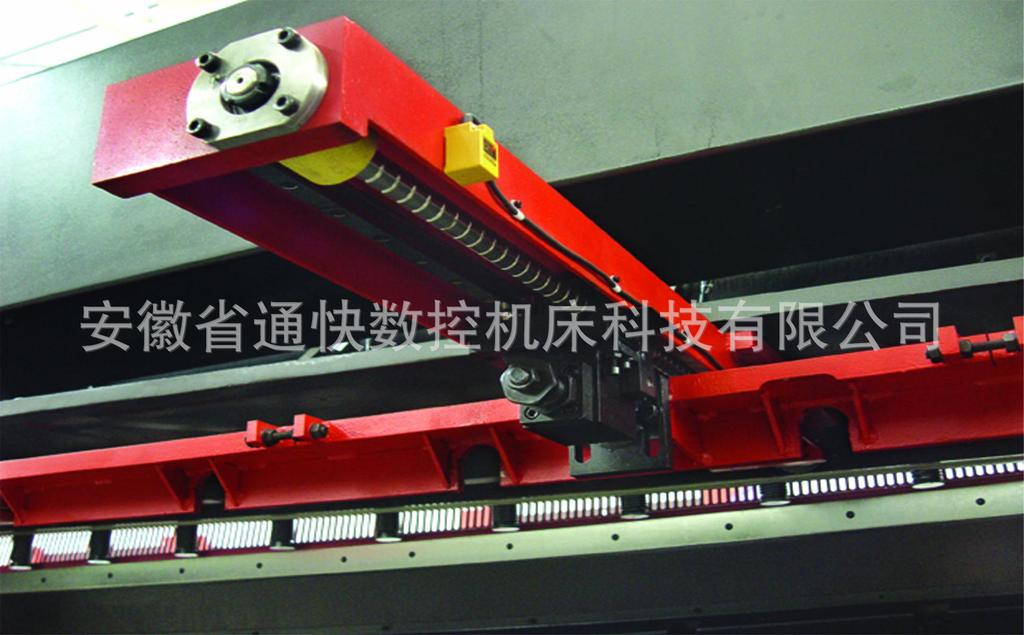

  3、后挡料安装于刀架上，随刀架作摆式运动。挡料距离的调节由电机驱动，通过一传动轴及一对链轮副传动，分别传递到左右丝杆，带动挡料架沿导向杆作前后移动，在机器前面按钮盒的按钮面板上有两个按钮操作，分别为向前、后粗调按钮，按住其中的按钮时后挡料做快速的向前、向后移动。在按钮盒上有一个调节手轮，对行程进行微调定位，按钮盒上有一机械数显表显示后挡料的挡料距离。

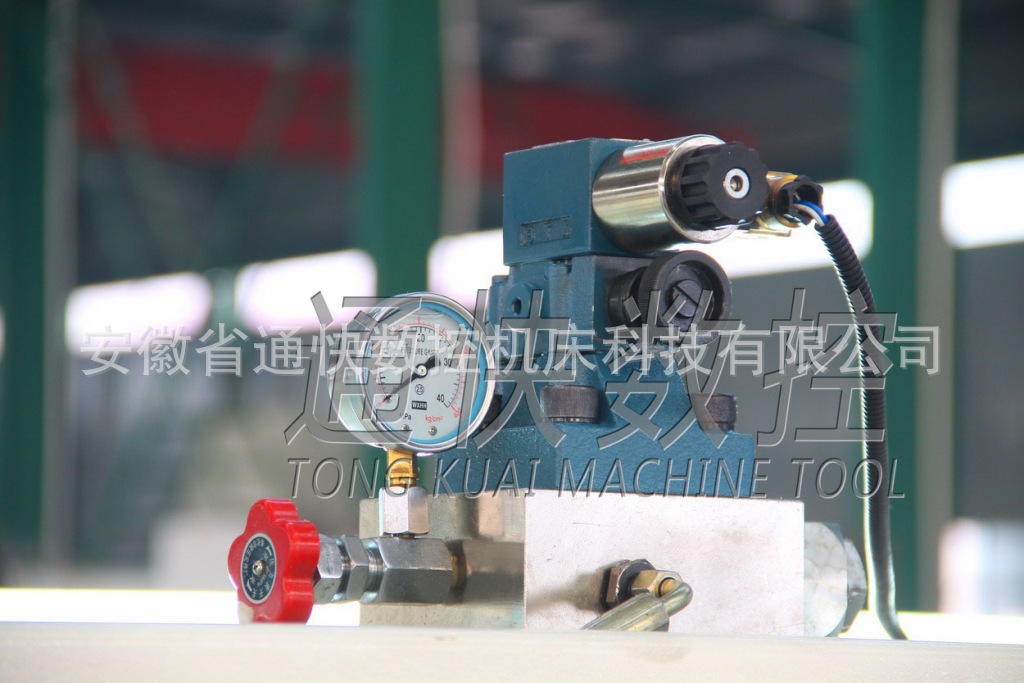

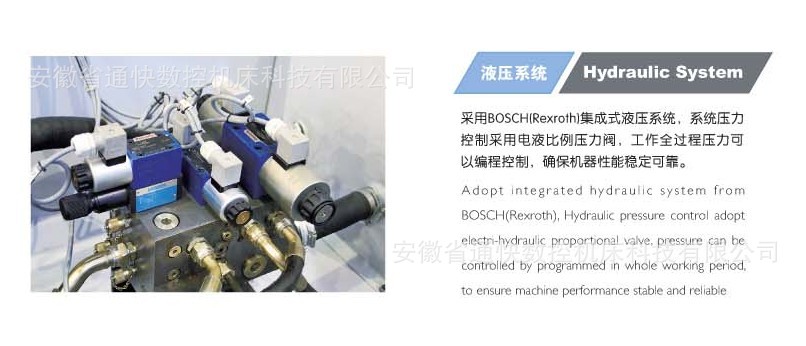

  4、液压系统安装于油箱端面，油箱固定在机架横梁上，清洗、拆卸方便。系统压力由油泵供给，各阀在电气液压系统的控制下，可实现压料脚压料与刀架向下剪切顺序动作及其它各动作规范。

  5、压料装置主要由一组压料缸组成，刀架下行前，压料缸柱塞克服弹簧的作用下压，压紧板料，剪切结束后，在弹簧的作用下复位。设有防护栅，起安全保护作用。

  6、本机器采用三相系统电源（380V）供电，控制电路电压（220V）由控制变压器提供，执行电路电磁阀所需直流电源（+24V）由变压器和硅整流器提供。
