铸铝法兰管改装焊接维修

铸铝法兰管的材料特性决定维修逻辑

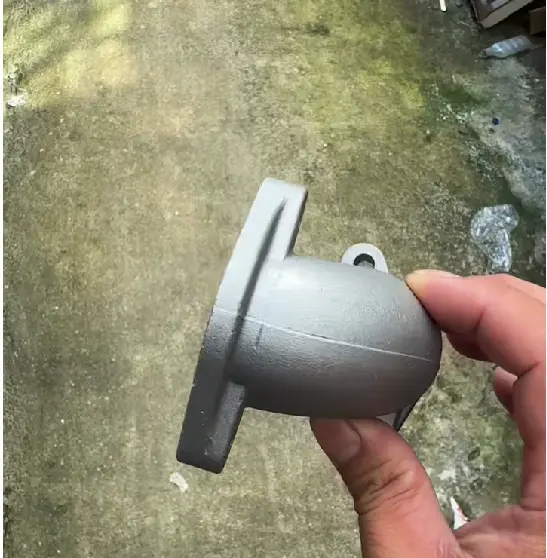

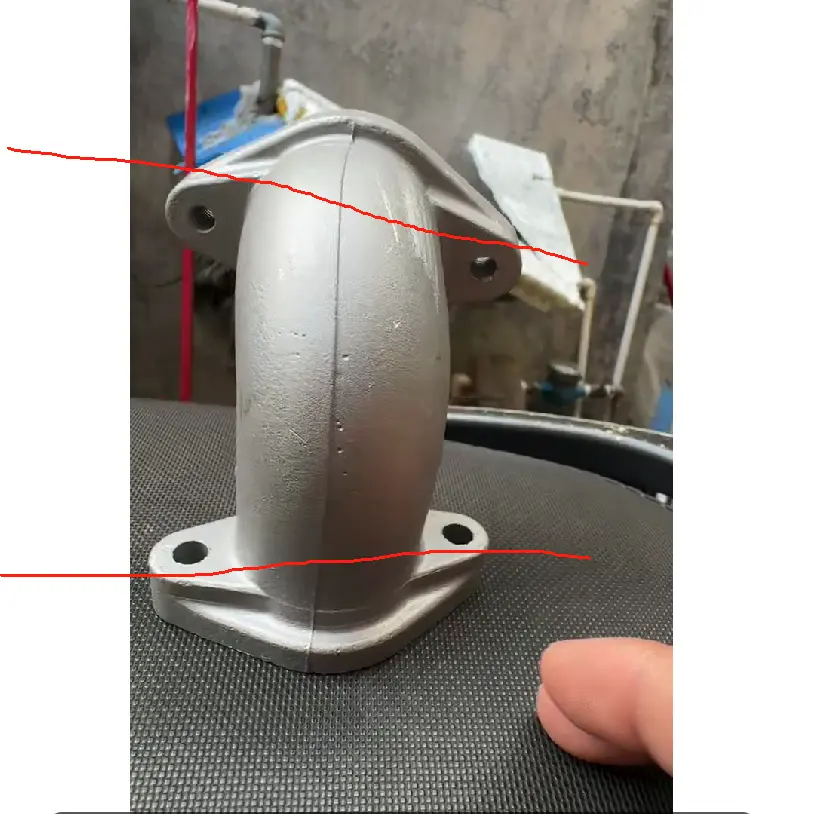

铝及其合金在管道系统中承担承压、密封与耐蚀功能，但铸铝法兰管不同于轧制或挤压成型件，其组织存在缩松、气孔与晶粒粗大等固有缺陷。威欧丁（天津）焊接技术有限公司长期处理华北地区工业现场的铸铝法兰管失效案例，发现约68%的早期泄漏并非源于外部应力，而是因铸造过程中氢含量控制不当，在焊前热处理不足时，焊接热输入诱发微孔聚合贯通。天津作为北方重型装备制造业聚集地，本地化工、船舶配套企业多采用ZL101A、ZL102等常用铸铝牌号，这些材料硅含量高、流动性好，却对热裂纹极为敏感。任何焊接维修方案必须从材料本征出发——不是简单补漏，而是重建冶金连续性。传统氩弧焊若未预热至200℃以上并严格控制层间温度，极易在熔合线附近形成结晶裂纹，表面看似焊缝完整，实则内部已埋下服役断裂隐患。

焊接工艺选择必须匹配失效形态

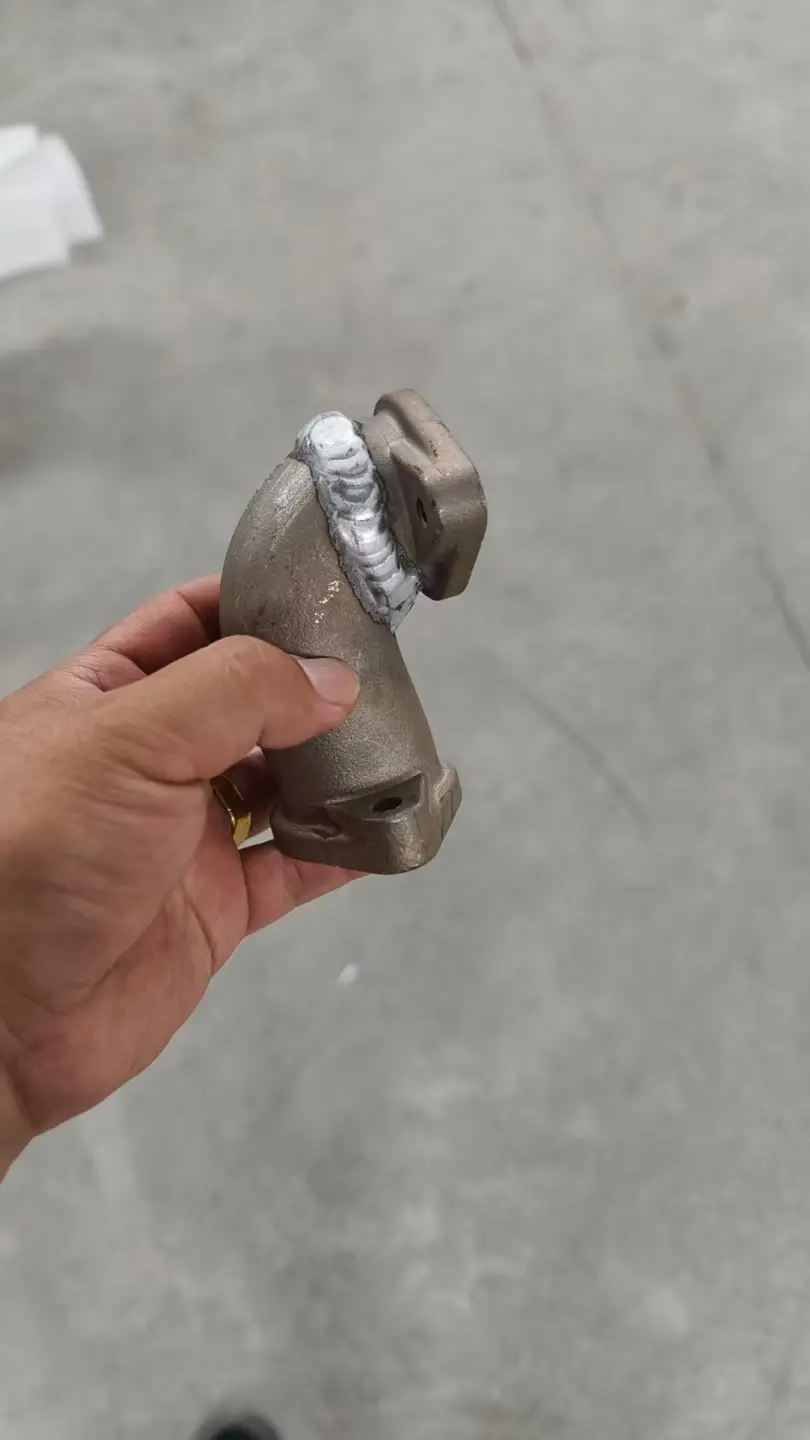

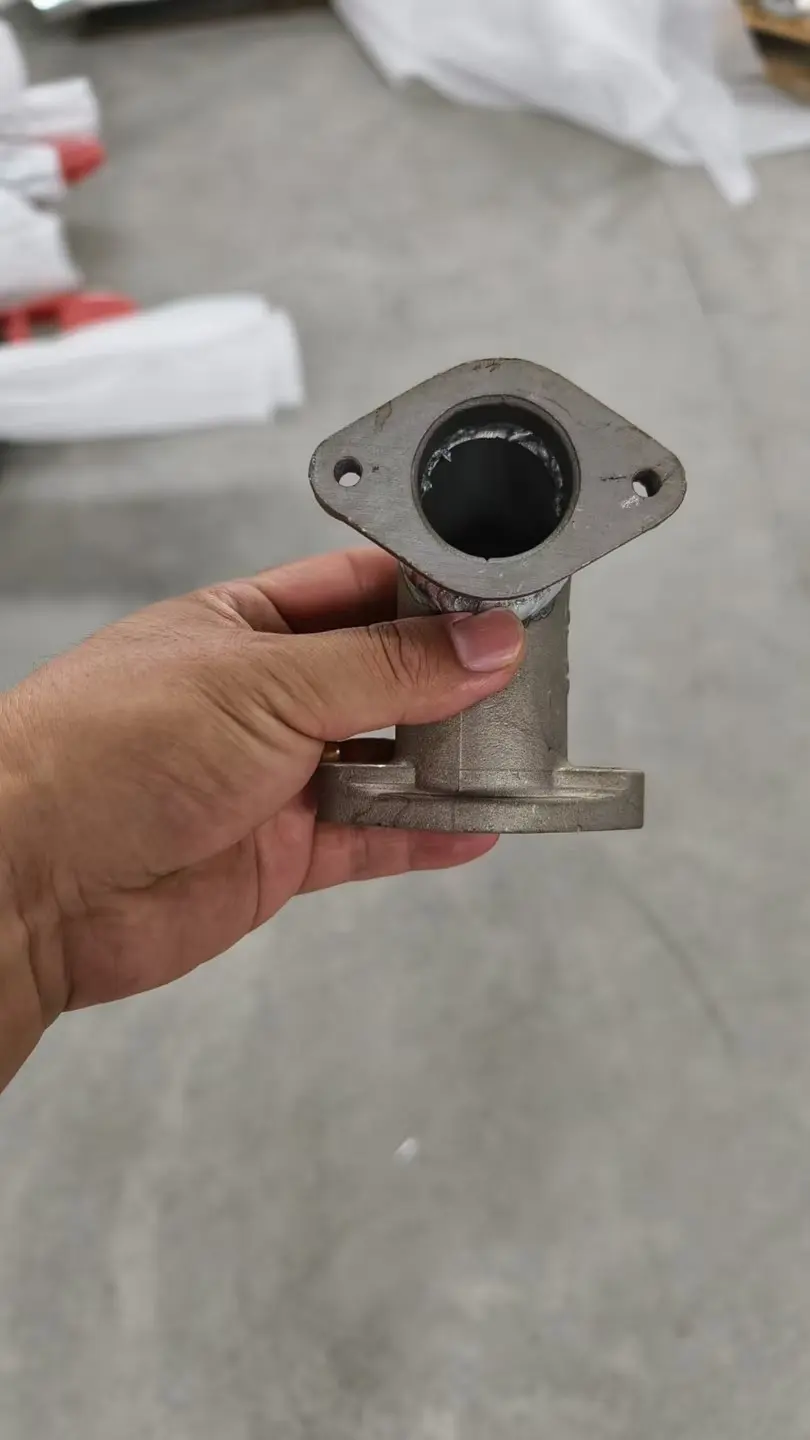

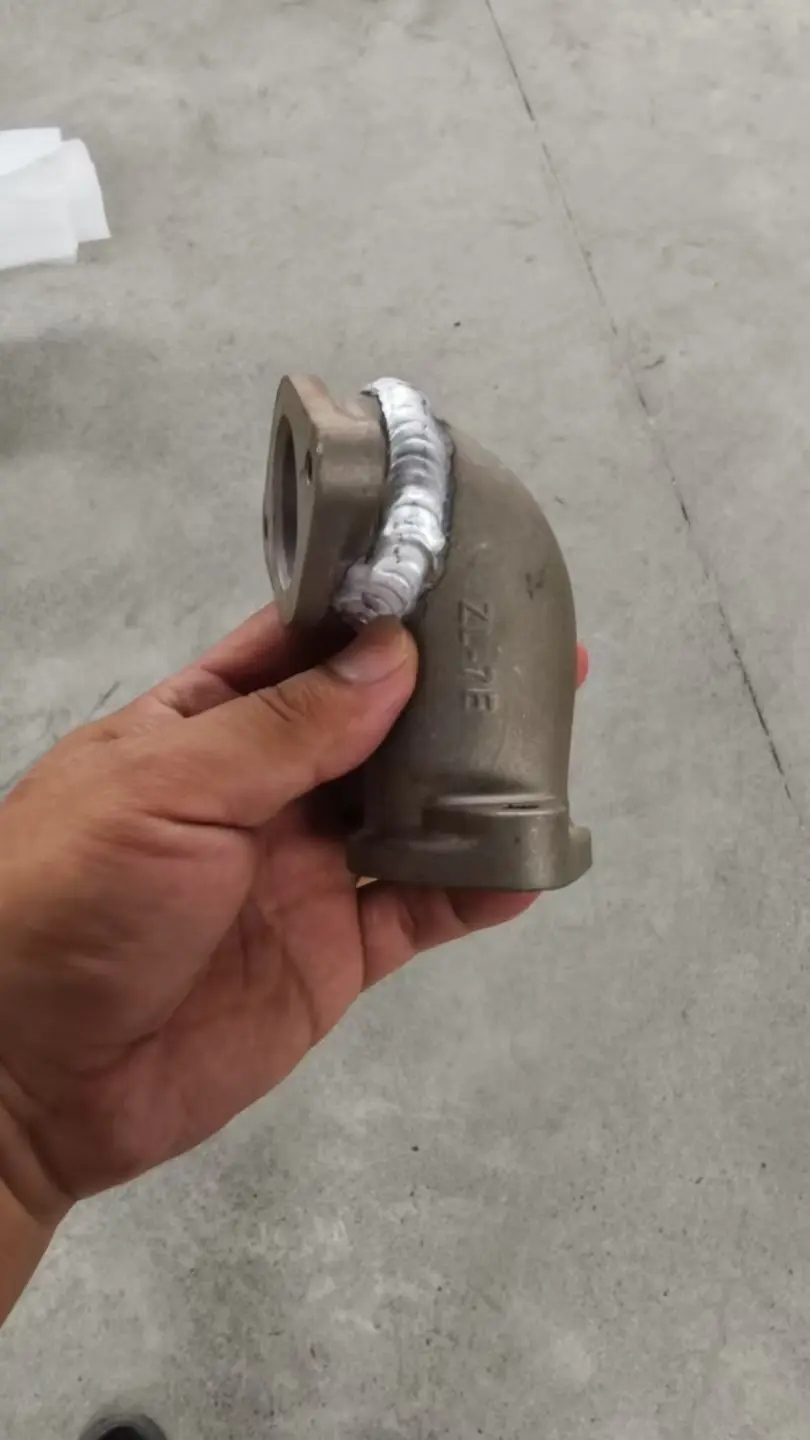

法兰管常见失效类型包括螺栓孔周边热疲劳开裂、密封面腐蚀穿孔、接管根部应力腐蚀裂纹及热影响区脆化剥落。不同形态对应截然不同的修复路径：对于深度小于3mm的局部腐蚀坑，采用冷金属过渡（CMT）模式配合AlSi12焊丝可实现低热输入堆焊，避免基体过热软化；而贯穿性裂纹则需先机械开坡口至裂纹，再以脉冲TIG实施分段退火式焊接，每道焊缝后立即用陶瓷加热垫保温缓冷。威欧丁在滨海新区某石化厂改造项目中验证，同一法兰上三处不同性质缺陷——一处为氯离子侵蚀导致的点蚀群，一处为振动引发的周向微裂纹，一处为安装扭矩过大造成的螺栓孔撕裂——分别采用激光熔覆、高频感应钎焊与双脉冲MIG复合工艺，修复后通过1.5倍设计压力水压试验无渗漏。工艺适配的本质是让能量输入方式与缺陷生成机制形成逆向抵消。

焊前处理不可简化为表面清洁

铸铝表面氧化膜厚度达2–5μm，且成分复杂，含Al₂O₃、Al(OH)₃及吸附态水分。仅用擦拭或钢丝刷打磨无法彻底去除，残留氧化物在焊接时会阻碍熔池润湿，导致未熔合与夹渣。威欧丁建立的标准化前处理流程包含四步：碱洗脱脂（NaOH溶液，60℃，3分钟）、硝酸出光（20%浓度，室温，90秒）、超声波震荡（40kHz，去除非可见微孔内污染物）、真空烘烤（120℃，2小时）。该流程使焊缝成形系数从常规处理下的0.7提升至1.3，熔深波动范围压缩至±0.15mm。特别针对天津沿海高湿度环境，增加氮气保护烘烤环节，防止烘烤后冷却过程中的二次氧化。未经此级处理的焊缝，X射线检测中气孔率平均高出3.2倍。

焊后残余应力控制决定服役寿命

铸铝法兰管焊接后残余拉应力常达120–180MPa，远超材料屈服强度的60%，成为服役中应力腐蚀开裂的直接诱因。威欧丁不依赖单一消除应力退火，而是构建梯度应力调控体系：焊后立即施加机械辊压，使表层产生0.12–0.18mm压缩变形；随后在200℃恒温箱中保温4小时，利用铝的低温蠕变特性松弛晶界应力；后对密封面进行喷丸强化，引入-350MPa表层压应力。在唐山某钢铁厂煤气管道改造中，采用该组合工艺的12台DN300铸铝法兰管，运行三年后拆检，所有焊缝区域未见应力腐蚀裂纹，而同期仅做退火处理的对照组出现3处微裂纹。应力控制不是终点，而是新服役周期的起点。

无损检测必须覆盖冶金缺陷本质

铸铝焊缝常见缺陷具有隐蔽性：氢致微孔直径常小于0.2mm，常规X射线难以分辨；热裂纹沿晶界扩展，渗透检测灵敏度受限；而疏松类缺陷在超声波检测中易与铸造原始缺陷混淆。威欧丁采用多模态检测策略：对关键承压焊缝，先执行相控阵超声（PAUT）扫描，设置64阵元、2.5MHz频率，识别深度方向的微裂纹取向；再以数字射线（DR）配合铜增感屏，检测平面分布型气孔；后对密封面区域实施荧光渗透（FPI），使用ⅡC级荧光剂，显像时间严格控制在12分钟。检测数据导入三维缺陷建模系统，自动生成应力集中系数云图，指导是否需要局部修磨或补焊。一次合格率从行业平均的76%提升至94.3%，核心在于检测方法与缺陷物理本质的深度咬合。

维修效果验证需回归工况真实边界

实验室条件下的水压试验不能替代实际工况验证。威欧丁要求所有铸铝法兰管焊接维修后，必须经历三阶段工况模拟：第一阶段为温度循环（-20℃至80℃，15次循环），检验热膨胀系数失配导致的界面脱粘；第二阶段为振动谱加载（依据ISO 10816标准，模拟泵阀振动频谱），监测焊缝微观塑性变形累积；第三阶段为介质兼容性浸泡（按客户输送介质配置模拟液，如含Cl⁻污水、有机溶剂蒸气），观察72小时内的电化学腐蚀倾向。在天津港保税区某冷链设备制造商的案例中，某批DN150铸铝法兰管经维修后，在-40℃氨气环境中连续运行18个月，法兰密封面零泄漏，而未执行第三阶段验证的同批次其他维修件，在6个月后出现氨气渗透迹象。维修不是技术动作的完成，而是工况适应性的持续确认。
