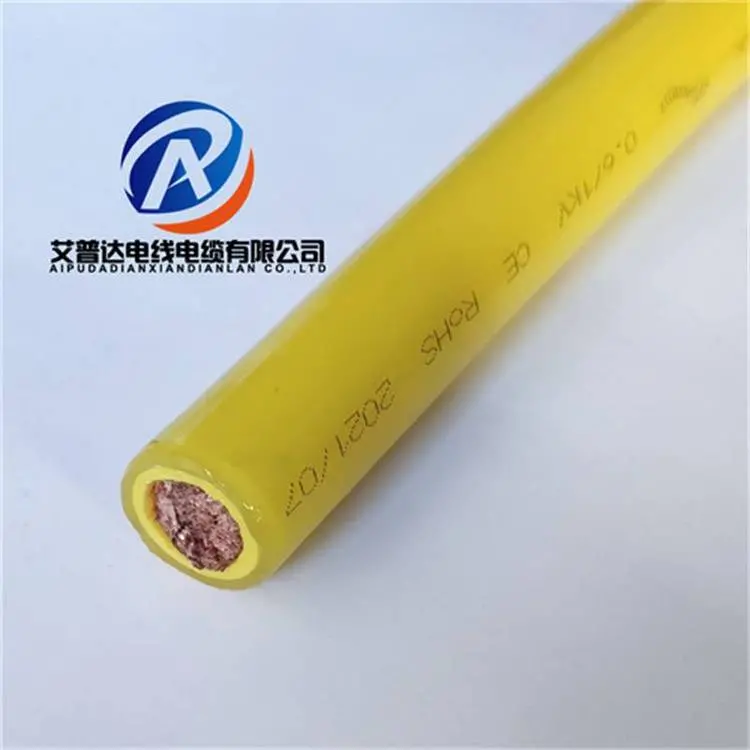

焊接机器人拖链电缆 1*70平方 双护套单芯电缆

艾普达 1×70mm² 焊接机器人拖链单芯电缆，采用双层复合护套结构设计，专门针对弧焊、点焊机器人拖链系统持续往复运动、大电流传输、焊渣飞溅、油污浸渍、金属碎屑摩擦等严苛工况研发，主要用作焊接机器人动力主线、接地回路连接线缆，有效克服普通单芯线缆拖链运行护套易磨穿、受热老化、频繁弯折断芯、大电流温升超标等难题，广泛应用于汽车焊装生产线、工程机械焊接工作站、自动化弧焊机器人管线包、拖链内部布线，产品符合 VDE、IEC 工业线缆标准，具备 CE、RoHS 环保认证，支持标准现货以及工况专项非标改良定制。

一、产品核心性能优势

1. 双层护套复合防护，耐磨抗飞溅双重保障

电缆采用内护套 + 外护套双护套结构，内层选用高弹性缓冲弹性体，持续吸收拖链往复弯曲产生形变应力，保护绝缘层不受挤压磨损；外层采用耐磨改性弹性体（可选 PUR 聚氨酯、耐油丁腈材质），耐磨强度大幅提升，抵御拖链内壁摩擦、金属边角剐蹭；表层配方优化，可短时抵御焊接高温焊渣飞溅灼烧，不易发生熔融穿孔。相较于单层护套电缆，防护冗余更高，即便外层护套轻微磨损，内层依旧能够维持完整绝缘防护，大幅降低停机维修概率。

2. 6 类超高柔性导体，千万次拖链弯折不易断芯

导体严格遵循 VDE 0295 CLASS6 高柔性标准，采用超细高纯退火无氧铜丝短节距退扭密集束绞成型，有效分散往复弯曲、小幅扭转产生的应力；针对 1×70 大截面单芯结构优化绞合工艺，兼顾载流量与柔软度，动态敷设Zui小弯曲半径控制在 8 倍线缆外径，适配狭小拖链内腔、机器人管线包紧凑布线；持续循环弯曲寿命可达 600 万次以上，长期高频运动无导体断丝、断路故障。

3. 大电流低温升，适配机器人连续焊接作业

70mm² 大截面柔性导体，导体直流电阻严格管控，大电流持续输出时温升低，能够满足焊接机器人长时间不间断施焊负载需求；绝缘层选用耐温阻燃改性材料，耐高温老化，杜绝连续作业热量堆积造成绝缘软化击穿，稳定保障焊机电流持续传输，减少电压损耗，保障焊接成型质量稳定。

4. 耐油耐蚀耐候，适应焊车间复杂环境

绝缘与护套材料通过标准浸油测试，长期接触焊接机油、切削液、液压油、乳化液不会溶胀、发硬、开裂；具备良好防潮抗水解能力，潮湿焊装车间、喷淋清洁工况均可稳定使用；常规工作区间 - 25℃~+90℃，耐寒定制款可达到 - 40℃低温保持柔韧，冬季车间低温环境不会僵硬难弯折。

5. 阻燃安全性能优异，规避焊接车间起火风险

整体采用阻燃配方体系，满足 IEC 60332 单根阻燃要求，遭遇火花、短路高温时能够自熄，阻止火焰持续蔓延；适配焊接车间大量易燃易爆粉尘、油污环境，提升生产线安全生产等级。线缆外形圆整，表面光滑低摩擦，多条线缆并排布置不易相互粘连拉扯。

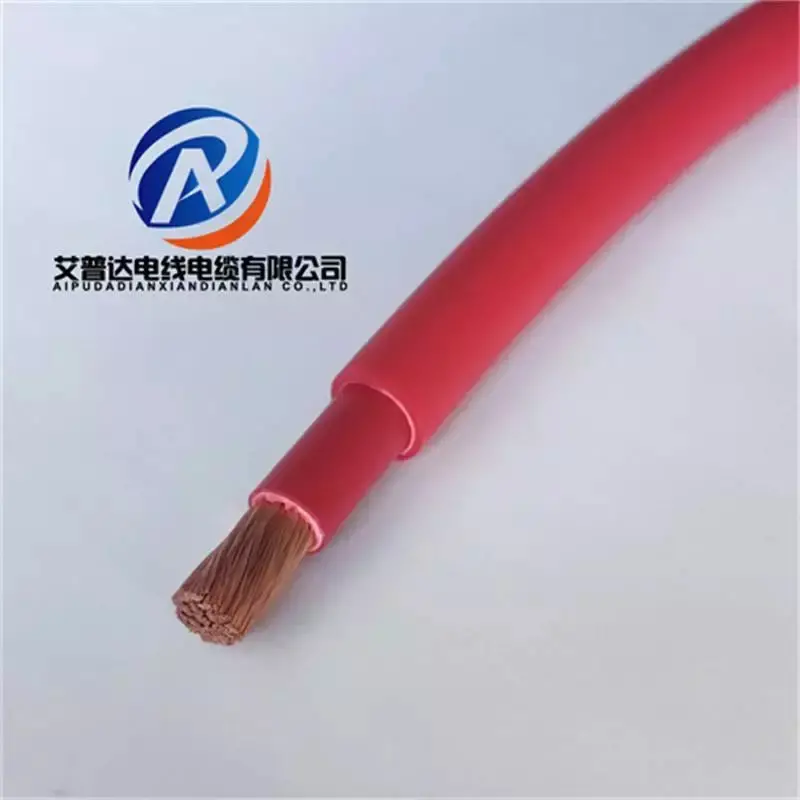

二、产品详细结构配置

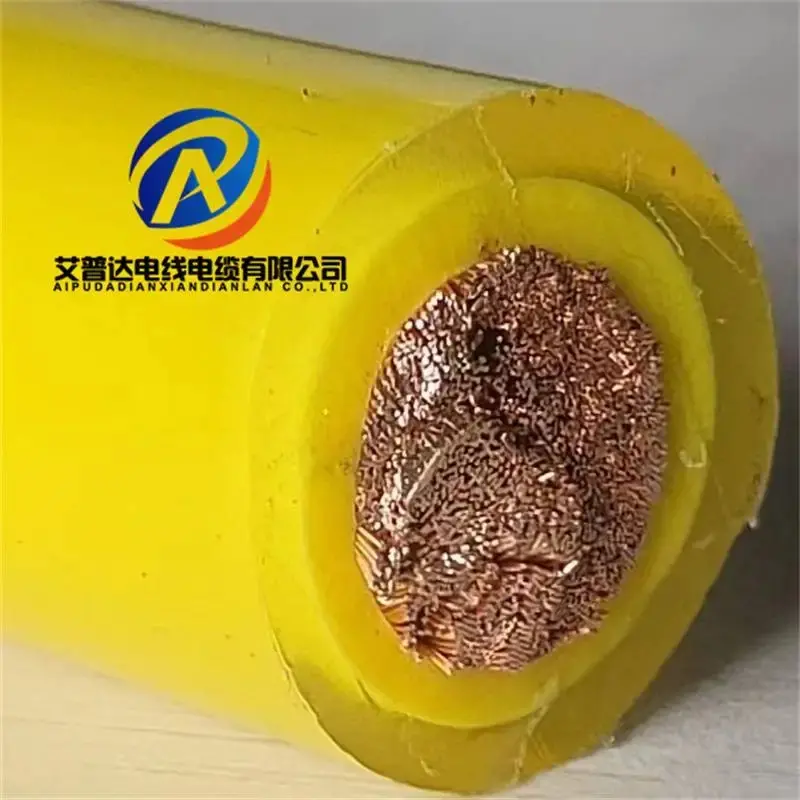

1. 导体：1×70mm²，多股超细高纯无氧裸铜丝精绞 CLASS6 柔性导体，导电性能优良、抗疲劳弯折；高湿腐蚀环境可选镀锡铜导体。

2. 绝缘层：高强度耐温阻燃柔性绝缘材料，耐压性能优异，热稳定性强，长期负载不软化、不开裂。

3. 内层护套：高弹性缓冲柔性内护套，隔离绝缘层与外层护套，缓冲机械挤压、摩擦损伤，分散弯曲应力。

4. 外护套：耐磨耐油改性弹性体外护套，可选耐磨 PVC、丁腈橡胶、PUR 聚氨酯材质，抗撕裂、耐焊渣、耐切削液侵蚀，标准黑色，支持橙色等警示色定制。

三、标准技术参数

型号规格：1×70mm² 双护套单芯拖链电缆额定电压：450/750V工频耐压：3000V/5min弯曲半径：固定敷设≥6× 线缆外径；拖链动态敷设≥8× 线缆外径适用温度：标准款 -25℃ ~ +90℃；耐寒改良款 -40℃ ~ +90℃阻燃等级：IEC 60332-1 单根阻燃弯曲寿命：≥600 万次往复弯曲无破损合规认证：CE、RoHS 环保检测、国标型式检验适用移动速度：Zui高 3m/s，加速度≤25m/s²

四、主流应用场景

1. 汽车厂白车身焊接机器人弧焊、点焊拖链动力、接地专用线缆

2. 工程机械、钢结构自动化焊接工作站六轴机器人管线包布线

3. 焊接变位机、焊接翻转工装拖链系统大电流移动连接线

4. 机器人外部轴、焊接行走机构坦克链内部供电线路

5. 自动化焊接生产线搬运机器人、焊枪接地回路电缆

6. 轨道交通、集装箱制造焊接机器人连续移动供电布线
