铝青铜制品铸造缺陷补焊 威欧丁204S2黄铜氩弧焊丝

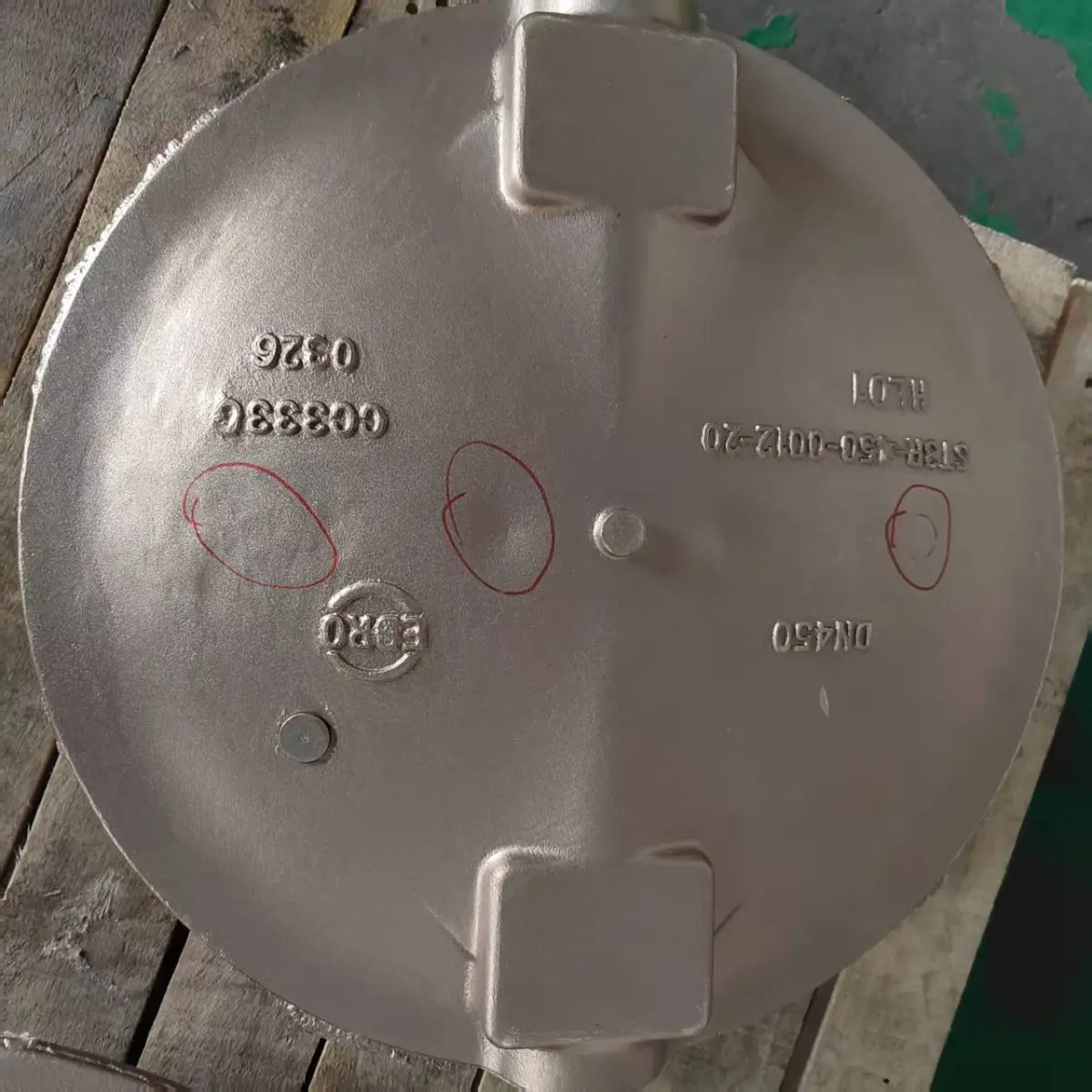

铝青铜铸造缺陷的典型形态与成因逻辑

焊接铝青铜材质的产品以及焊接其他黄铜产品，所选焊材威欧丁204S2黄铜氩弧焊丝焊接，焊后可以与母材颜色接近，达不到与母材颜色一致的焊丝，请客户朋友们不要误解

铝青铜材质的产品以及焊接其他黄铜产品通常是可以采用直流氩弧焊接，使用威欧丁特种黄铜氩弧焊丝可以实现交流氩弧焊，交流氩弧焊效果要比直流氩弧焊效果好，直流氩弧好控制，交流氩弧焊出来亮

铝青铜铸件在泵体、阀座、齿轮等高载荷工况中广泛应用，其优异的耐磨性、耐蚀性与无火花特性源于铝元素形成的强化相（如γ₂相）与铜基体的协同作用。但正因合金成分复杂、凝固区间宽、热导率偏低，铸造过程极易产生缩松、热裂、气孔及冷隔等缺陷。缩松多集中于厚大截面与热节部位，源于补缩通道阻断后液态金属无法及时填充；热裂则常沿晶界延伸，与铝含量升高导致的脆性温度区间扩大直接相关；而氢致气孔往往隐匿于次表层，因熔炼时铝对氢溶解度的显著提升，加之脱气不彻底所致。这些缺陷并非孤立存在，而是材料本征特性、工艺参数与模具设计三者耦合失衡的结果。单纯依赖提高浇注温度或延长保温时间，反而加剧偏析与晶粒粗化，使后续补焊难度倍增。

传统补焊工艺在铝青铜上的局限性

普通黄铜焊丝或镍基焊材常被用于铝青铜缺陷修复，但实践暴露深层矛盾：采用含锌量高的HSCuZn3焊丝时，锌蒸气在高温下剧烈挥发，不仅造成焊缝气孔率上升，更因锌向铝青铜母材扩散形成脆性Cu-Zn-Al三元相，显著降低热影响区韧性；而镍基焊材虽抗裂性较好，却因线膨胀系数与铝青铜差异过大（镍基约13×10⁻⁶/℃，铝青铜约17×10⁻⁶/℃），焊后残余应力集中，易诱发再热裂纹。更关键的是，常规焊丝缺乏对铝元素烧损的补偿机制——焊接电弧区温度远超铝青铜固相线，母材中部分铝以氧化物形式逸出，若填充金属不含铝或含量不足，焊缝将出现成分断层，力学性能与母材无法匹配。这解释了为何许多补焊件在服役初期即发生界面剥离或疲劳开裂。

威欧丁204S2焊丝的冶金设计原理

威欧丁（天津）焊接技术有限公司研发的204S2黄铜氩弧焊丝，核心突破在于构建“成分梯度补偿”体系。其铜锌基体中精准引入0.8–1.2%的铝元素，并配比微量钛与稀土钇。铝的存在并非简单模仿母材成分，而是通过控制其活度，在熔池凝固前沿形成弥散分布的Al₃Ti异质形核点，细化晶粒并抑制柱状晶过度生长；钛则与熔池中残留氧结合生成高熔点TiO₂夹杂，有效吸附氢原子，从源头减少气孔倾向；钇元素以氧化物形态分布于晶界，阻碍铜铝化合物沿晶界析出，提升热裂抗力。该焊丝熔敷金属经检测，抗拉强度达420MPa以上，延伸率18%，与典型QAl9-4铝青铜母材性能窗口高度重叠。这种设计跳出了“成分趋同”的惯性思维，转向“冶金行为协同”的新路径。

天津制造基地对焊材质量的底层支撑

威欧丁（天津）焊接技术有限公司坐落于天津滨海新区先进制造产业带，这里聚集了国内密集的铜合金精炼与连铸产线。204S2焊丝的铜锭原料全部采用真空感应熔炼+定向凝固工艺制备，确保杂质元素（如铅、铋、硫）总量低于50ppm，避免低熔点相在晶界富集。拉拔工序全程在恒温洁净车间完成，每道次减径量控制在12–15%，配合多级在线超声波探伤，剔除任何微米级夹杂或缩孔缺陷。更重要的是，企业建立铝元素含量的微区能谱扫描（EDS）抽检机制，单盘焊丝取样不少于12个测点，数据离散度严格控制在±0.05%以内。这种源于北方工业重镇的精密制造基因，使204S2区别于依赖批次抽检的通用焊材，真正实现“每米性能可追溯”。

现场补焊工艺的关键控制节点

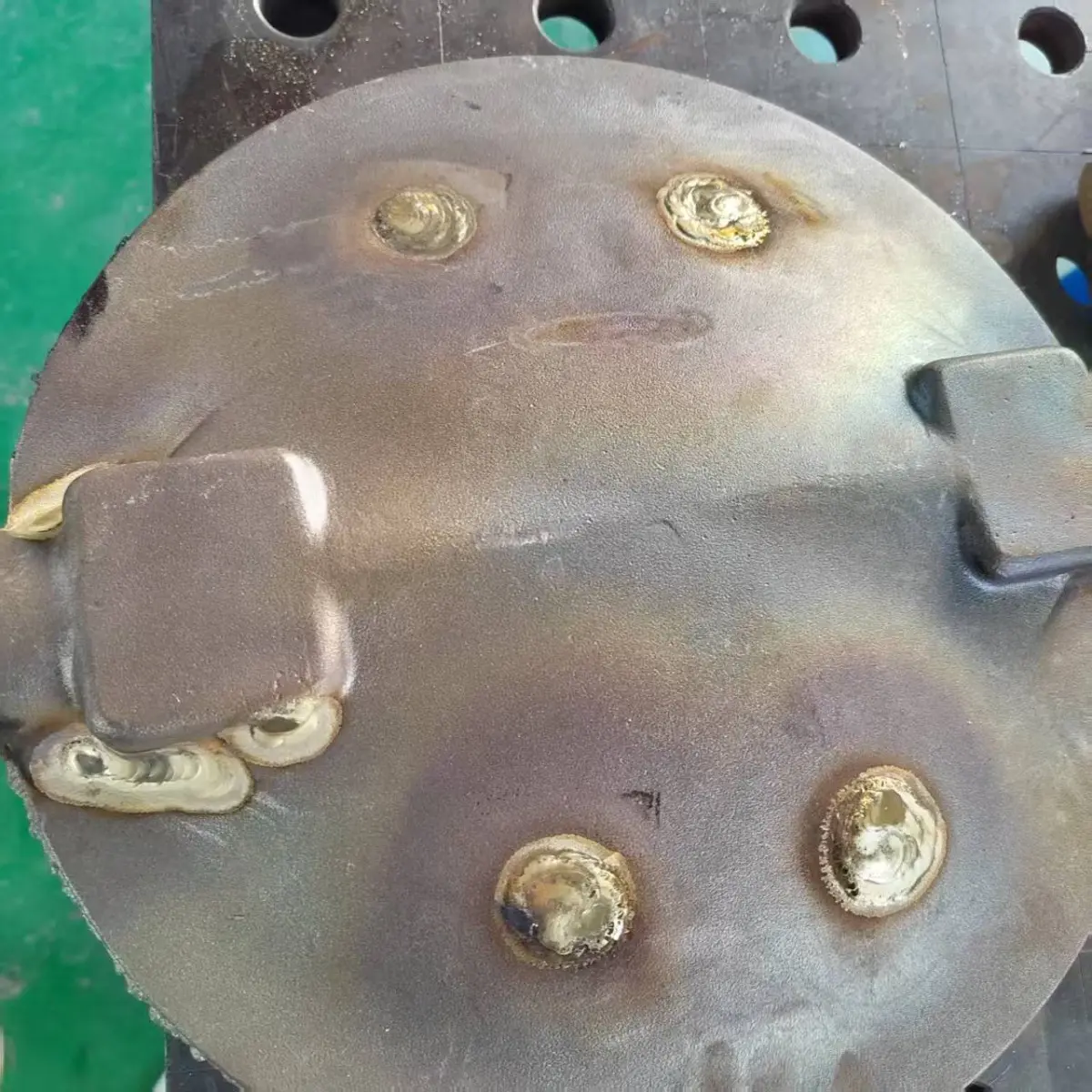

使用204S2焊丝进行铝青铜缺陷修复，需重构操作逻辑。焊前必须采用机械方式彻底清除缺陷区域氧化膜，化学清洗仅作为辅助，因铝青铜表面致密Al₂O₃膜熔点高达2072℃，常规擦拭无法去除。预热温度应控制在250–300℃，过低则熔池流动性差，易形成未熔合；过高则加剧铝烧损，抵消焊丝设计优势。焊接电流宜采用脉冲模式，峰值电流维持在110–130A，基值电流降至30A，通过脉冲周期调控热输入，既保证熔深又避免过热区扩大。收弧时须填满弧坑，并立即用预热至200℃的紫铜垫板覆盖焊缝，实施缓冷——此举利用铜的高导热性快速导出焊缝中心热量，促使凝固由外向内进行，显著减少中心缩松。实际按此规范操作的补焊件，经渗透检测与200小时盐雾试验后，未见渗漏或腐蚀扩展，证明工艺链与材料特性的深度咬合。
