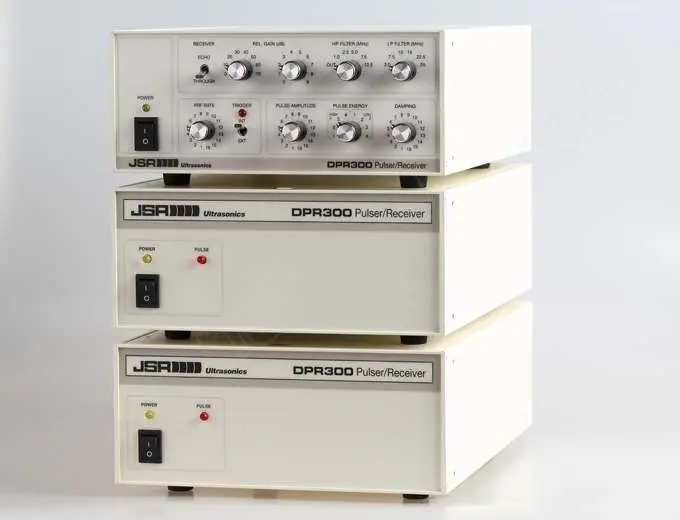

脉冲发射接收器DPR300

美国IMAGMANT公司生产的JSR牌超声脉冲发射接收器DPR300，完美替代奥林巴斯脉冲发生接收器5077PR/5058PR，参数完全包容，品牌悠久，，价格合理。

DPR300-脉冲发射接收器 Pulser/Receiver

DPR300-脉冲发射接收器、超声回波分析仪-Pulser/Receiver

DPR300是一款计算机控制的超声脉冲发射接收器，具有极低的噪声接收响应和高性能的脉冲发射控制功能。连接超声探头和示波器使用，广泛应用于超声探伤、超声测厚、探头特性测量、材料特性测量等诸多领域。

◇ 35MHz带宽（50MHz和60MHz可选）；

◇ 极低的噪声（49 μVp-p input referred @ 35 MHz BW）；

◇ 可调脉冲幅度高达475V（900V可选）；

◇ 16档阻尼值设定；

◇ 可选的高低通滤波器（高低各6个）；

◇ 可选的脉冲阻抗和脉冲能量；

◇ 80dB接收增益范围；

◇ 操作模式：计算机控制、手动控制、计算机+手动

◇ 可通过计算机自行开发相关应用。

发射器Pulser

脉冲类型Pulse Type	负尖峰脉冲 Negative spike   pulse
下降时间Fall Time	小于5ns(10%-90%)
脉冲幅度Pulse Amplitude	100V-475V（900V可选）
脉冲宽度Pulse Duration	10-70ns(FWHM@50Ω)
脉冲能量Pulse Energy	4档可选
脉冲阻抗Pulse Impedance	高低可选
阻尼设置Damping	24.6、26.3、28.1、30.3、32.7、35.7、39.2、43.5 48.7、55.6、64.5、76.9、95.2、125、182、333Ω
工作模式Mode	脉冲回波模式（Pulse-Echo）、穿透模式(Through Transmission)
穿透隔离 Through-Trans.Isolation	80dB@10MHz
脉冲重复频率 Pulse Repetition Rate	内部：100Hz-5KHz，内部振荡器频率16档可选 外部：0-5KHz
同步输出Sync Output	+5V
触发信号Trigger Source	内部或外部信号，外部信号3-5V

接收器Receiver

增益Gain	-13 to 66dB，1dB步长
带宽Bandwidth(-3dB)	1KHz-35MHz(1KHz-50MHz可选)
相位Phase	0度（noninverting非反向）
输入阻抗Input Impedance	500Ω（Through   Transmission）
输出阻抗Output Impedance	50Ω
高通滤波High Pass Filter	1.0、2.5、5.0、7.5、12.5MHz
低通滤波Low Pass Filter	1KHz-35MHz带宽：3、7.5、10、15、22.5MHz 1KHz-50MHz带宽：5、10、15、22.5、35MHz
噪声Noise	49 μVp-pinput referred @ 35   MHz BW,60dB 59 μVp-p input referred @ 50   MHz BW,60dB
输出信号
