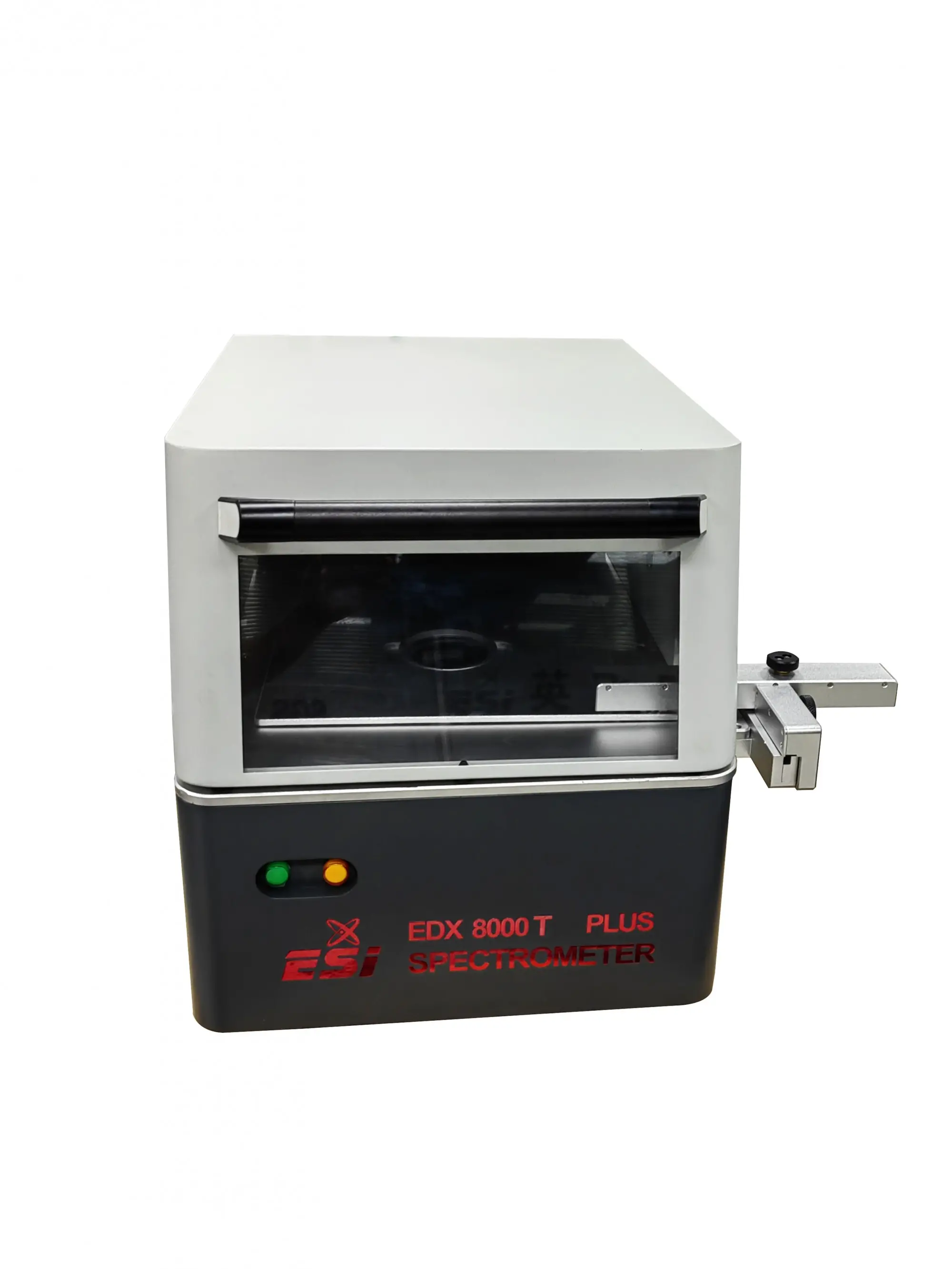

EDX 8000T PLUS 镀层测厚仪

膜厚仪EDX-8000T Plus型XRF镀层测厚仪/电镀液分析仪

Simply The Best

>微光斑垂直光路，专为镀层厚度分析而设计，可分析不规则样品厚度>高计数率硅漂移检测器 (SDD) 可实现快速，无损，高精度测量>高分辨率样品观测系统，可移动高精度样品平台，准确快速定位测试点位>全系列标配薄膜FP无标样分析法软件，可对多层镀层及单镀层厚度和材料成分进行测量>搭载高精度手调X-Y平台，使微区测量更便捷

背景介绍

材料的镀层厚度是一个重要的生产工艺参数，其选用的材质和镀层厚度直接影响了零件或产品的耐腐蚀性、装饰效果、导电性、产品的可靠性和使用寿命，镀层厚度的控制在产品质量、过程控制、成本控制中都发挥着重要作用。英飞思开发的EDX8000T Plus镀层测厚仪是专门针对于镀层材料成分分析和镀层厚度测定。其主要优点是准确，快速，无损，操作简单，测量速度快。可分析多达五层材料厚度，并能对镀层的材料成分进行快速鉴定。

XRF镀层测厚仪工作原理

镀层测厚仪EDX8000T Plus是将X射线照射在样品上，通过从样品上反射出来的第二次X射线的强度来测量镀层等金属薄膜的厚度，因为没有接触到样品且照射在样品上的X射线能量很低，不会对样品造成损坏。测量的也可以在10秒-30秒内完成。

膜厚仪EDX8000T Plus产品特点

>全新的下照式一体化设计>测试快速，无需样品制备>可通过内置高清CCD摄像机来观察及选择定位微小面积镀层厚度的测量，避免直接接触，污染或破坏被测物。软件配备距离补正算法，实现了对不规则样品（如凹凸面，螺纹，曲面等）的异型件的精准测试>备有多种以上的镀层厚度测量和成分分析时所需的标准样品>SDD检测器，具有高计数范围和出色的能量分辨率>自动切换准直器和滤光片

膜厚仪EDX8000T Plus应用场景

>EDX8000T Plus镀层测厚仪可以用于PCB镀层厚度测量，金属电镀镀层分析；>测量的对象包括镀层、敷层、贴层、涂层、化学生成膜等>可测量离子镀、电镀、蒸镀、等各种金属镀层的厚度>镀铬，例如带有装饰性镀铬饰面的塑料制品>钢上锌等防腐涂层>电路板和柔性PCB上的涂层>插头和电触点的接触面>贵金属镀层，如金基上的铑材料分析>分析电子和半导体行业的功能涂层>分析硬质材料涂层，例如 CrN、TiN 或 TiCN>可拓展增加RoHS有害元素分析功能，电镀液离子浓度分析

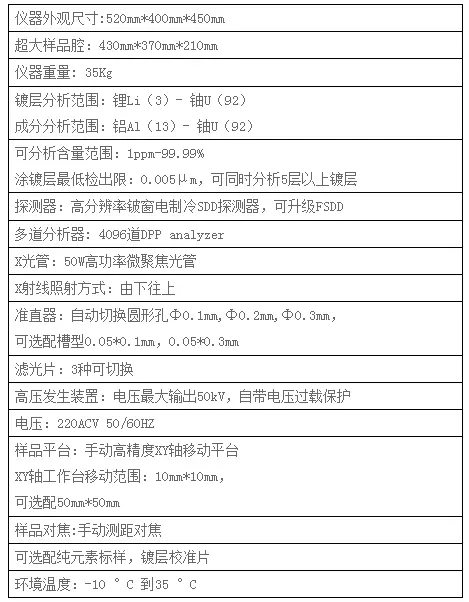

技术参数

镀层专用分析软件，功能强大，方便易学

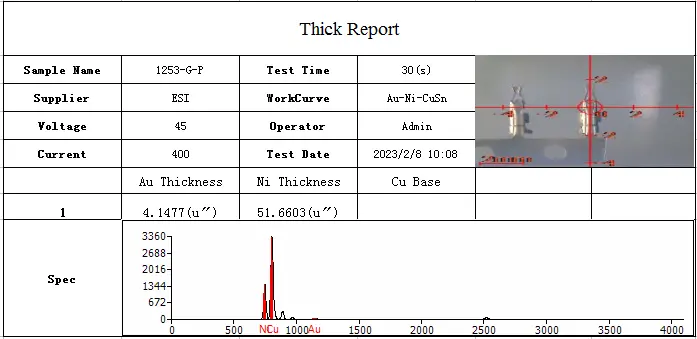

>基于无标样分析算法内核FP开发，提高测量精度>带自动距离补偿算法>一键测试，一键打印报告，可定制测试报告模板

膜厚仪EDX8000T Plus可分析的常见镀层材料

可测试重复镀层、非金属、轻金属、多层多元素以及有机物层的厚度及成分含量单涂镀层应用：如Ag/Cu,Zn/Fe，Cr/Fe, Ni/Fe等多涂镀层应用：如Ag/Pb/Zn, Ni/Cu/Fe，Au/Ni/Cu等合金镀层应用：如ZnNi/Fe, ZnAl/Ni/Cu等合金成分应用：如NiP/Fe, 分析镍磷含量和镀层厚度
