一. 用途及特点:

TCL-2 型磁粉探伤车是依据铁路钢轨，机车车辆部件表面探伤要求设计的移动式探伤设备。磁粉探伤车的性能指标符合国家 JB/ T8290-2011《磁粉探伤机》标准及铁道部 TB/ T1619-2010《机车车辆车轴磁粉探伤》的要求设计。

二. 工作原理:

把工件置于探头磁场中，当磁力线通过被检测零部件时，在缺陷处就会产生散漏磁场。散漏在缺陷周围介质中的磁场能够吸引具有高导磁率的磁粉(Fe304)。磁粉聚集在缺陷上并显示出缺陷的位置和形状，以判断其缺陷性质。

三. 使用方法:

1. 电源输入电压为 AC220V，使用前先将电源线取出插入仪器后板 XS1插座，接好电源。

2. 输出电压为 AC12V、AC24V、AC36V，可根据检测工作需要调整，并选择对应探头连接，再打开仪器电源开关。(用时请注意电压表显示)。

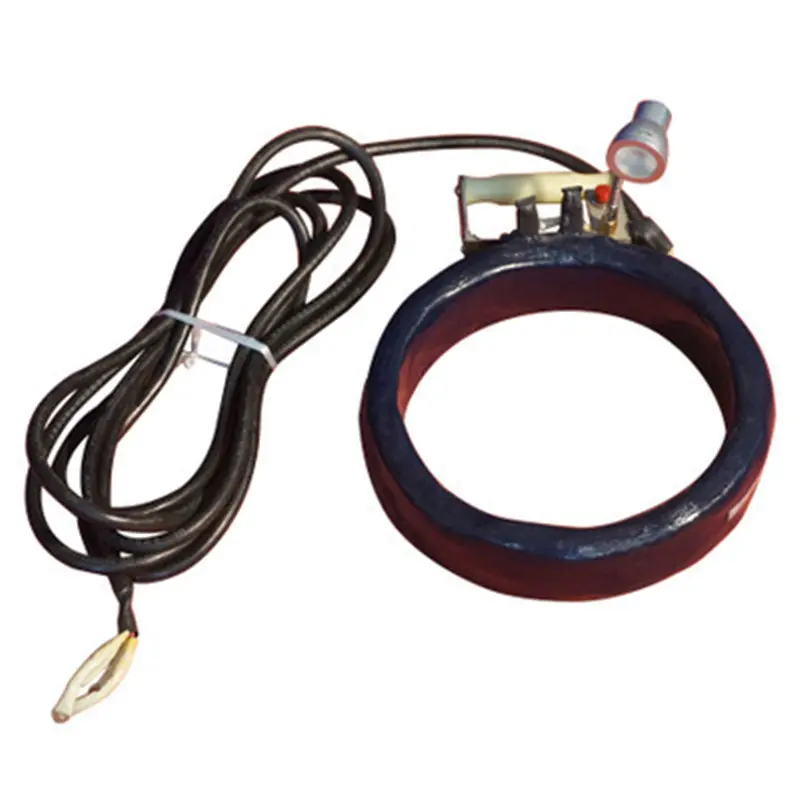

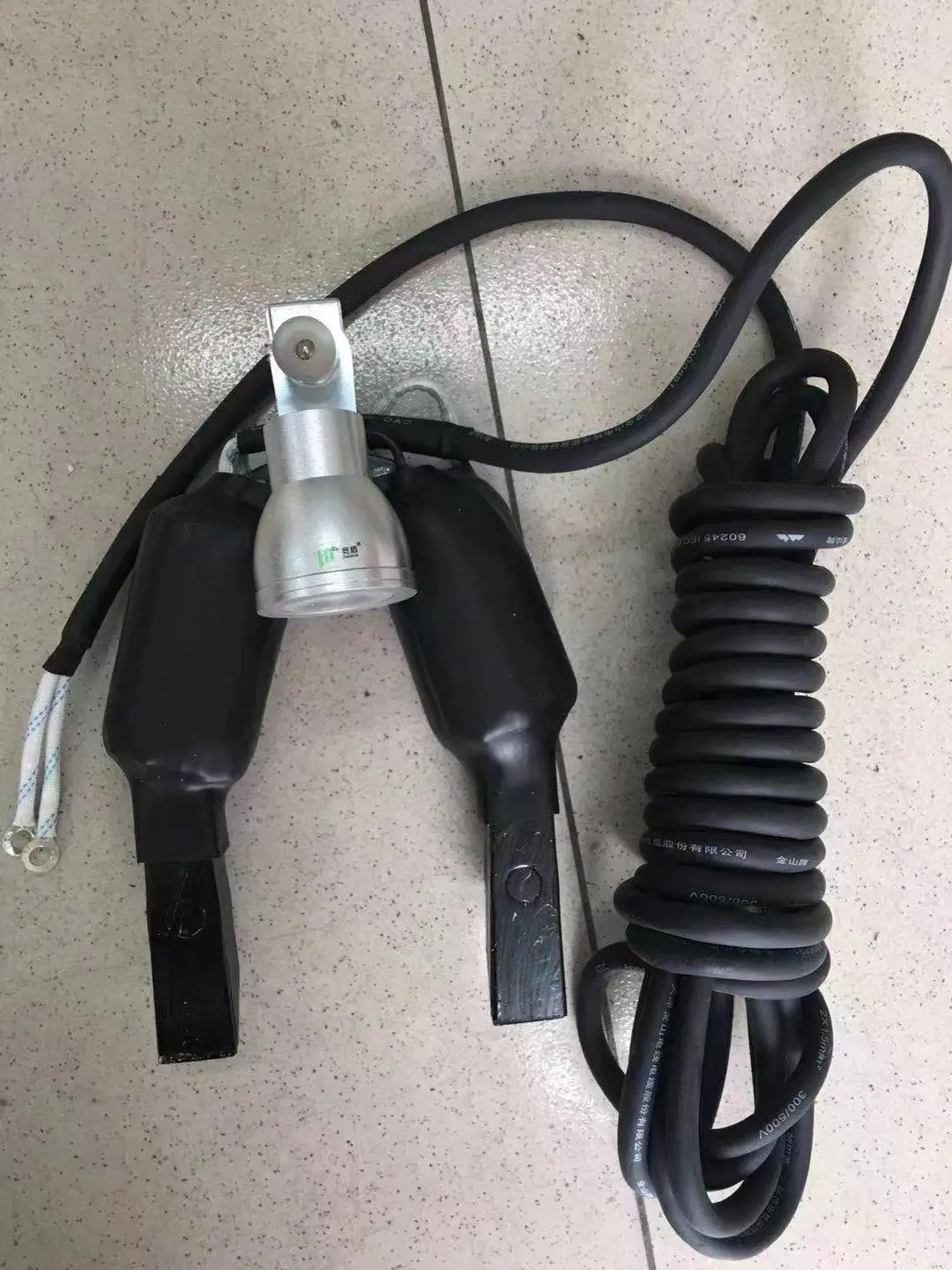

3. 磁力探头分为：马蹄型探头/环型探头。探头手持部位设有开关，接通开关即可探伤。

4. 把磁力探头与输出电源 XS2 相接，检查车内电刷侧电源连接线与仪器后板输出电源接线柱端子是否连接好，接通电源开始工作。

5. 工作完成后，先关闭仪器开关，分离磁力探头，再将电源长线均匀盘绕在绕线轮上，将插头 XS2 固定卡于滚轮下方卡座上，防止电线散落，拔掉电源线收好。

四. 注意事项:

(1) 不要空载接通探头开关。

(2) 使用中要注意保护插头引线，请勿强拉硬拽损伤引线。

(3) 仪器使用完毕，及时切断电源开关。

(4) 工作环境温度：-25℃～+40℃。

(5) 空气相对温度不大于 85%。

(6) 不得在含腐蚀性环境下操作。

(7) 电网电压波动范围±10%。

(8) 仪器外壳的接地保护线应与电网接地线有良好接触。

(9) 本车仪器和探头所用导线为 5 米和 15 米，若特殊需要加长的，要相

应增加导线截面积，以防导线压降大影响仪器和探头的正常工作。

五. 仪器及附件:

TCL 仪器车          1 辆

电源线              1 条

马蹄型探头          1 只

保险管              2 只

使用说明书          1 份

六. 技术指标:

1. 工作电压：AC220V

2. 输出电压：AC12V、AC24V、AC36V

3. 变压器容量：500VA

4. 仪器处型规格：500×600×960（mm）

5. 整机重：约 40Kg

七. 仪器所配探头技术指标:
