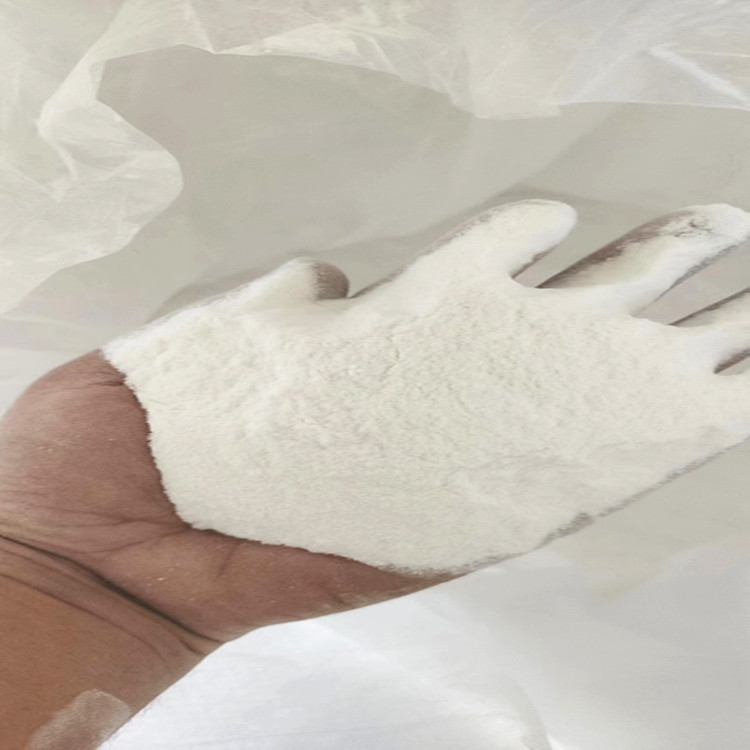

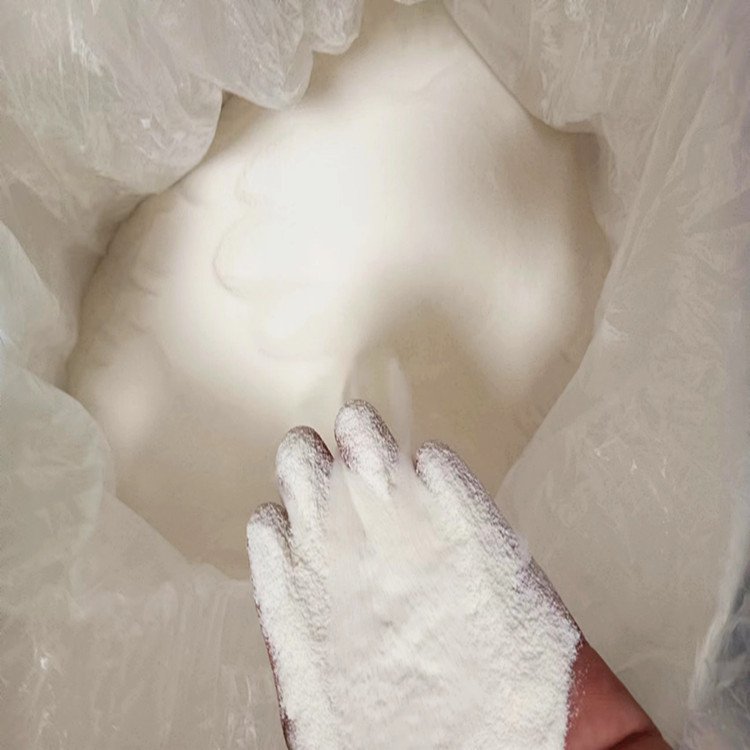

基础创新塑料 静电喷涂PEI粉末 1010 微粉 半导体设备用

高性能工程塑料的精密进化：从基础创新塑料到半导体级应用

在半导体制造设备日益向纳米级精度演进的今天，材料已不再是被动承载结构的“配角”，而成为决定整机洁净度、热稳定性与电绝缘性能的关键变量。东莞市金园荣升新材料有限公司立足珠三角先进制造业腹地——这里不仅是全球电子元器件供应链的核心枢纽，更汇聚了对材料纯度、批次一致性与工艺适配性近乎苛刻的终端需求。公司以“基础创新塑料”为研发原点，拒绝简单复刻通用牌号，而是将分子链设计、粒径分布调控与表面电荷管理三者深度耦合，Zui终推出专为高可靠性场景定制的静电喷涂PEI粉末1010微粉。

为何是PEI？——超越传统聚酰亚胺的工程权衡

聚醚酰亚胺（PEI）本身具备优异的长期耐热性（玻璃化转变温度达217℃）、固有阻燃性（UL94 V-0）及低释气特性，但市面常见PEI颗粒多面向注塑或挤出成型，其熔体流动性与热降解窗口难以匹配静电喷涂工艺。金园荣升所开发的静电喷涂PEI粉末1010，并非简单将块料研磨成粉，而是采用可控相分离聚合与低温喷雾冷冻粉碎联用技术，在保持PEI主链完整性的前提下，精准调控分子量分布（Mw/Mn ≤ 2.3），使粉末在120–160℃静电喷涂固化过程中实现无气泡流平，且残留单体含量低于8 ppm——这一指标直接关系到半导体设备腔体在高真空环境下的洁净等级。“1010”并非随意编号，它代表该型号在ASTM D5204标准下测得的介电常数（1 kHz, 23℃）为3.10±0.05，损耗因子tanδ≤0.005，这一数值在同类高温聚合物中处于第一梯队，可有效抑制射频电源耦合干扰，保障晶圆刻蚀均匀性。

微粉之“微”：粒径分布与表面能的双重精控

静电喷涂对粉末的粒径敏感性远超常规认知。过粗（＞50 μm）导致荷电效率下降、涂层橘皮明显；过细（＜10 μm）则易团聚、输送不稳，且在真空泵抽气路径中形成悬浮微粒污染。金园荣升的微粉体系严格限定Dv50=28±2 μm，且Dv90/Dv10 ≤ 1.8——这意味着90%的颗粒尺寸集中在22–34 μm窄区间内。更关键的是，通过气相硅烷偶联剂原位包覆工艺，赋予粒子表面可控疏水性（接触角112°±3°），既避免吸湿导致的喷涂飞散，又确保在铝制腔体基材上获得＞15 MPa的附着力（按ISO 2409划格法测试）。这种“微粉”不是物理尺度的缩小，而是粉体工程学层面的系统重构：从颗粒形貌（球形度＞0.92）、静电荷衰减时间（＜0.8 s）到热变形温度（HDT@1.82MPa=201℃），每一项参数均指向半导体设备用场景的真实约束。

半导体设备用：洁净、稳定与可验证性的刚性闭环

半导体前道设备对材料的要求本质是“零妥协”：一次涂层失效可能导致整条产线停机数日。金园荣升的静电喷涂PEI粉末1010微粉，其价值不仅在于材料性能，更在于构建了可追溯的验证闭环。每批次粉末均随附第三方检测报告，涵盖ICP-MS全元素扫描（Na/K/Ca/Fe等金属杂质总量＜100 ppb）、GC-MS挥发性有机物谱图（未检出苯系物及卤代烃）、以及模拟设备腔体工况的200小时高温真空老化试验（质量损失率＜0.08%）。尤为关键的是，该粉末已通过多家Fab厂AMHS（自动物料搬运系统）轨道组件的量产验证——在持续运行36个月后，涂层无粉化、无离子析出，表面颗粒度（≥0.5 μm）维持在ISO Class 1洁净度要求内。这印证了一个观点：所谓“半导体设备用”，绝非营销标签，而是材料供应商必须直面晶圆厂FAB QA部门的数十项准入条款，并逐条交付证据链。

选择即责任：为什么金园荣升成为可靠伙伴

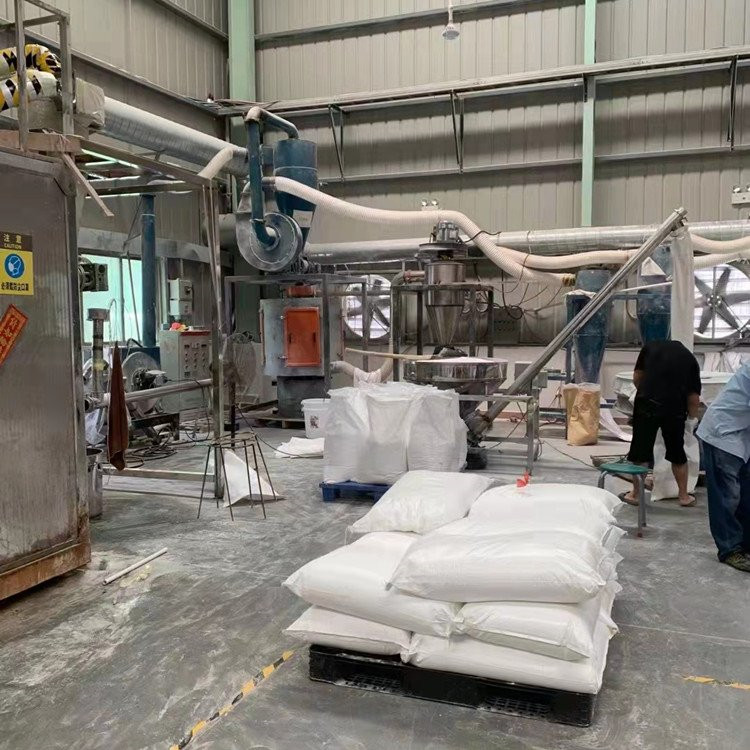

基础创新塑料的落地，从来不是实验室数据的单点突破。东莞市金园荣升新材料有限公司在深圳松山湖材料实验室技术支持下，建立了国内少有的PEI粉末专用洁净研磨车间（ISO 7级），所有工序避开铜、锌等易迁移金属接触面，包装采用双层防静电铝塑复合膜，内置湿度指示卡与批次温敏标签。当您选用这款静电喷涂PEI粉末1010微粉，您采购的不仅是每千克189.00元的材料，更是覆盖配方设计、喷涂工艺窗口指导、涂层失效分析支持的全周期技术服务。在半导体设备国产化加速的当下，材料供应的安全冗余度与响应速度，往往比账面成本更具战略价值。金园荣升坚持小批量高频次交付模式，确保客户无需承担长周期库存风险，保留根据设备厂商Zui新spec进行快速配方迭代的能力——因为真正的基础创新，永远生长于产业现场的细微反馈之中。
