柔性工装与变位机结合应用实例分享

   还在为翻转焊接而困扰吗？就找专业焊接工装服务商——深圳市鼎盛天科技有限公司。

   以下为柔性组合焊接工装与变位机结合的实例分享：

一、产品工序分析

焊接产品外形尺寸2270x420x125(mm)

   焊接产品：要求保证产品的尺寸精度、垂直度、平行度、行形位公差精度等。

1、柔性工装方案介绍：

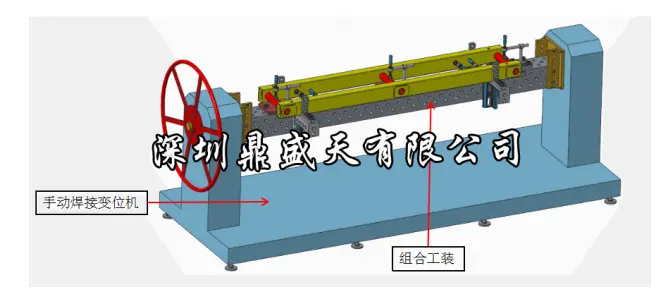

1.1、部件组件工装介绍：

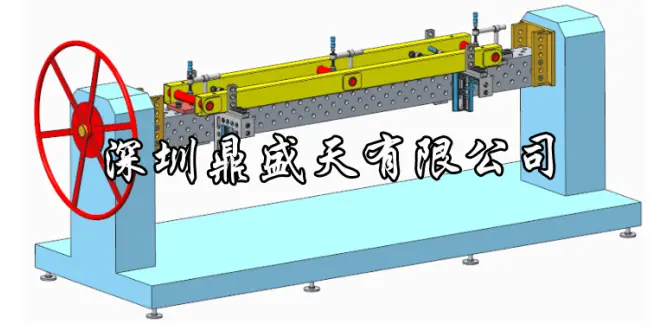

说明：焊接工装是由一套变位机和组合工装组成。变位机可根据焊接位置要求进行旋转。组合工装可根据产品的结构进行拼装，方便快捷。

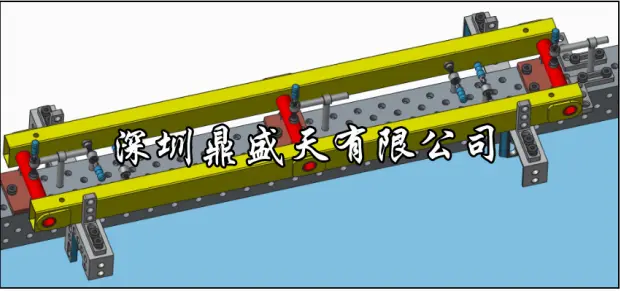

1.2、部件组件架工装介绍：

柔性工装的优点：

1、保证产品（平行度、垂直度）精度；

2、保证产品的工件相对位置尺寸，方便操作。

3、可做检测工装，检查下料工作精度是否合格

1.3、部件组件架工装介绍

1.4、部件组件架工装介绍

1.5、部件组件架工装介绍

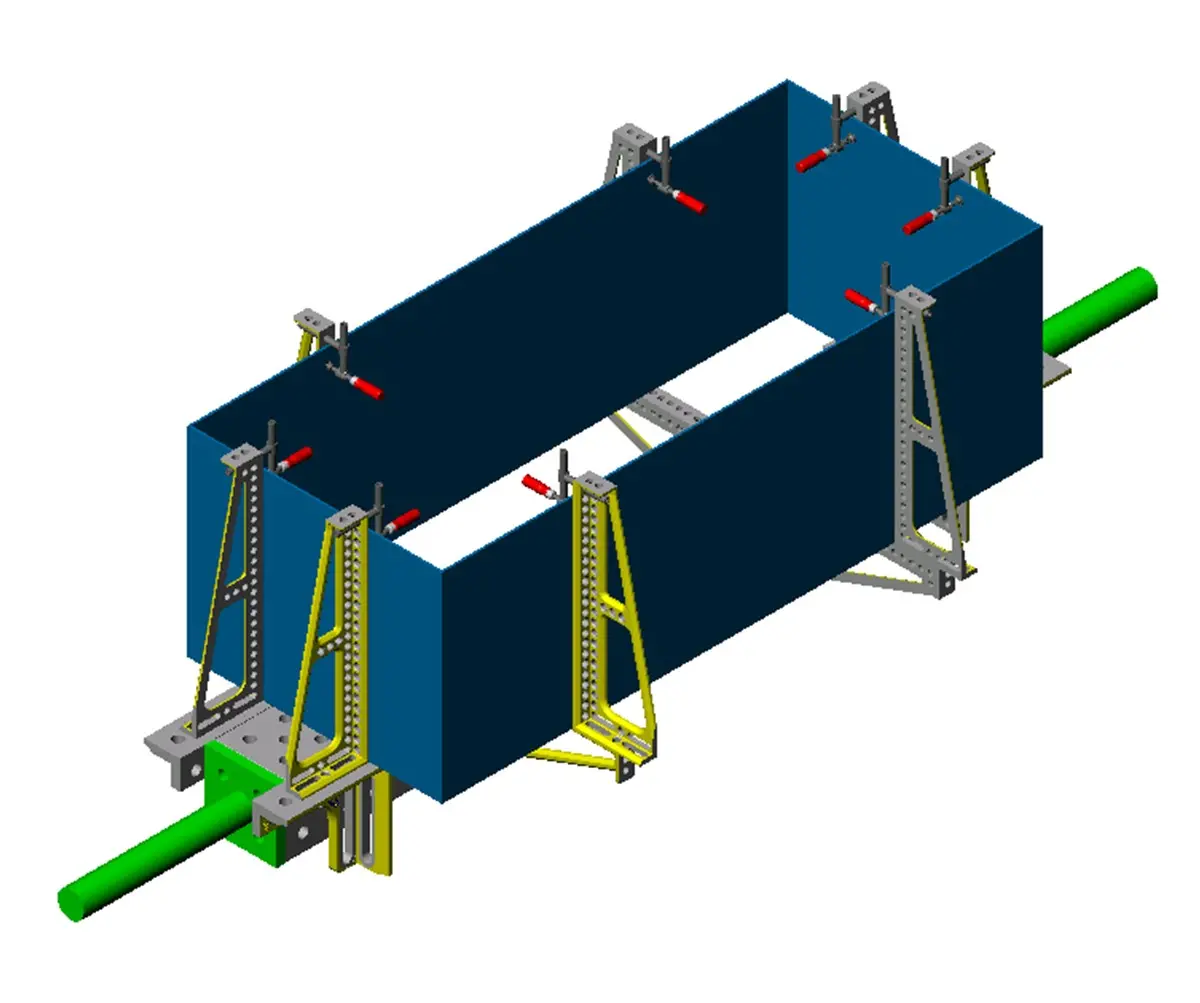

产品总装

柔性工装的优点：

1、很好的保证产品总装（平行度、垂直度）精度。

2、很好的保证产品总装的对角线、内部尺寸精度。

3、产品使用灵活，可跟据现场产品组建工装。

4、针对产品转型，柔性工装可以重复使用，模块之间互换性高。

5、产品稳定性可靠，操作简便。
