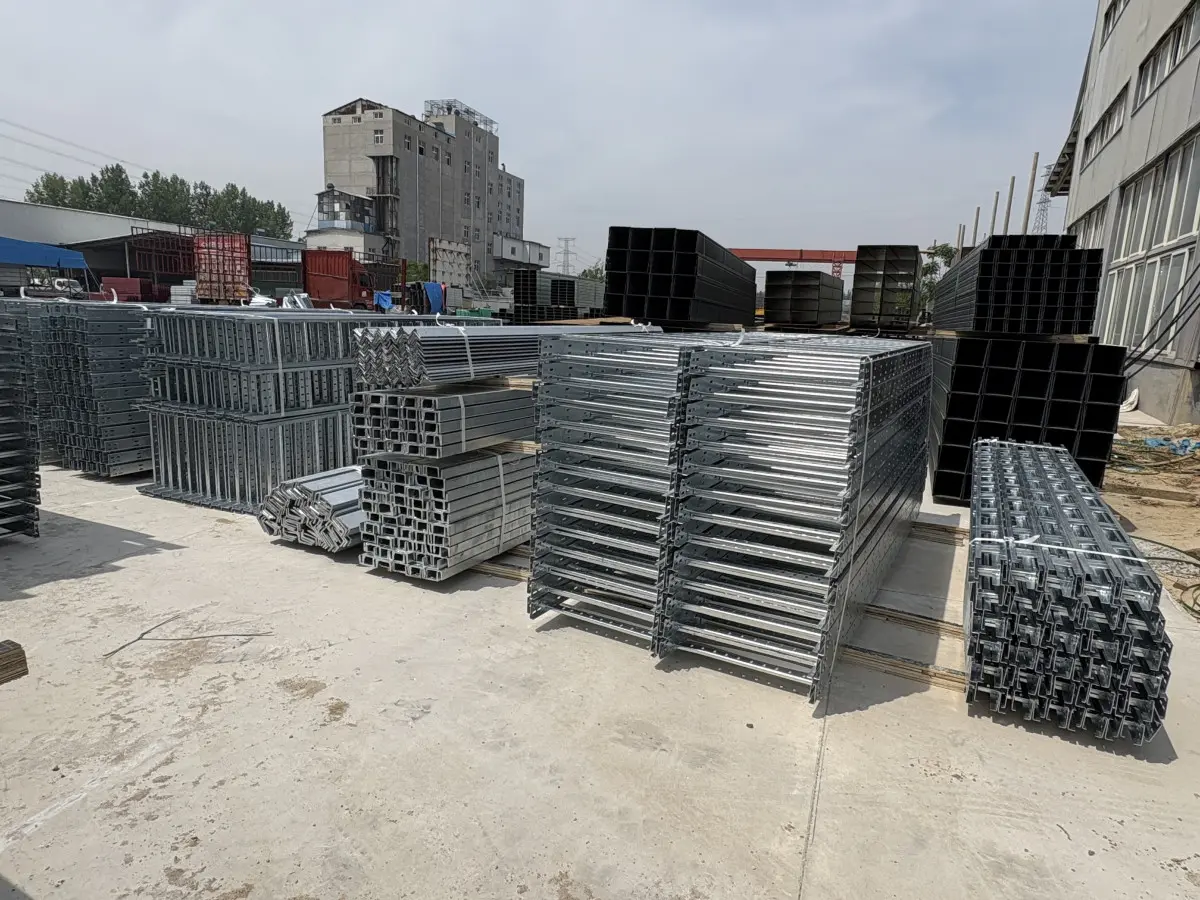

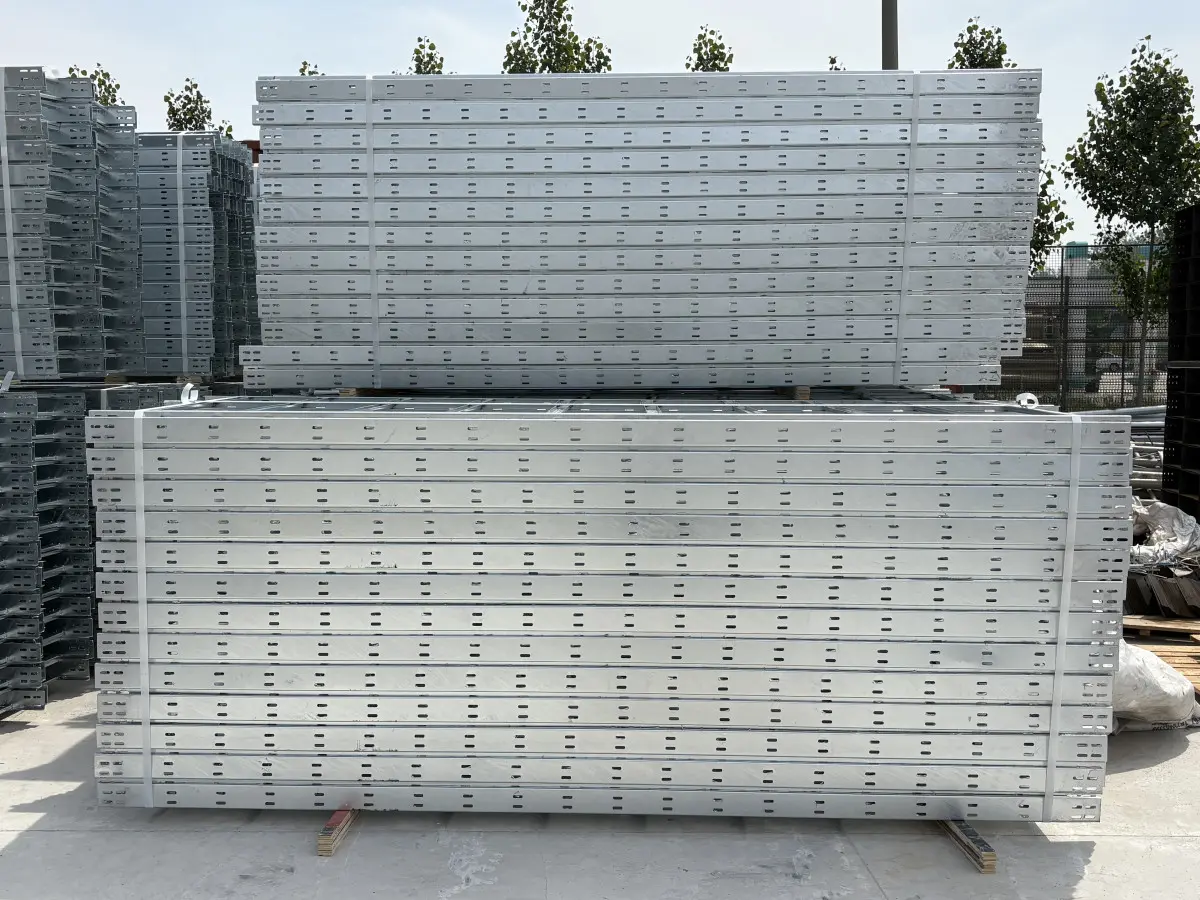

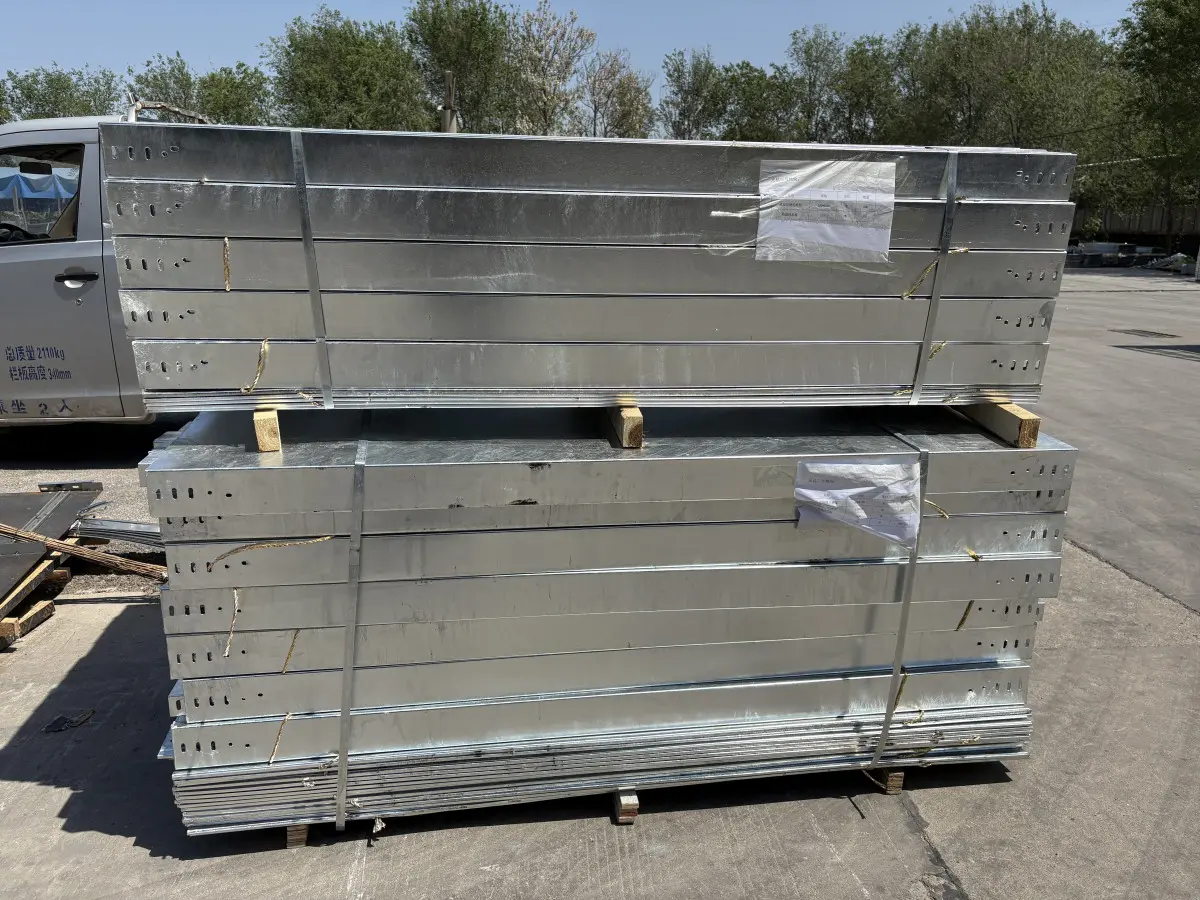

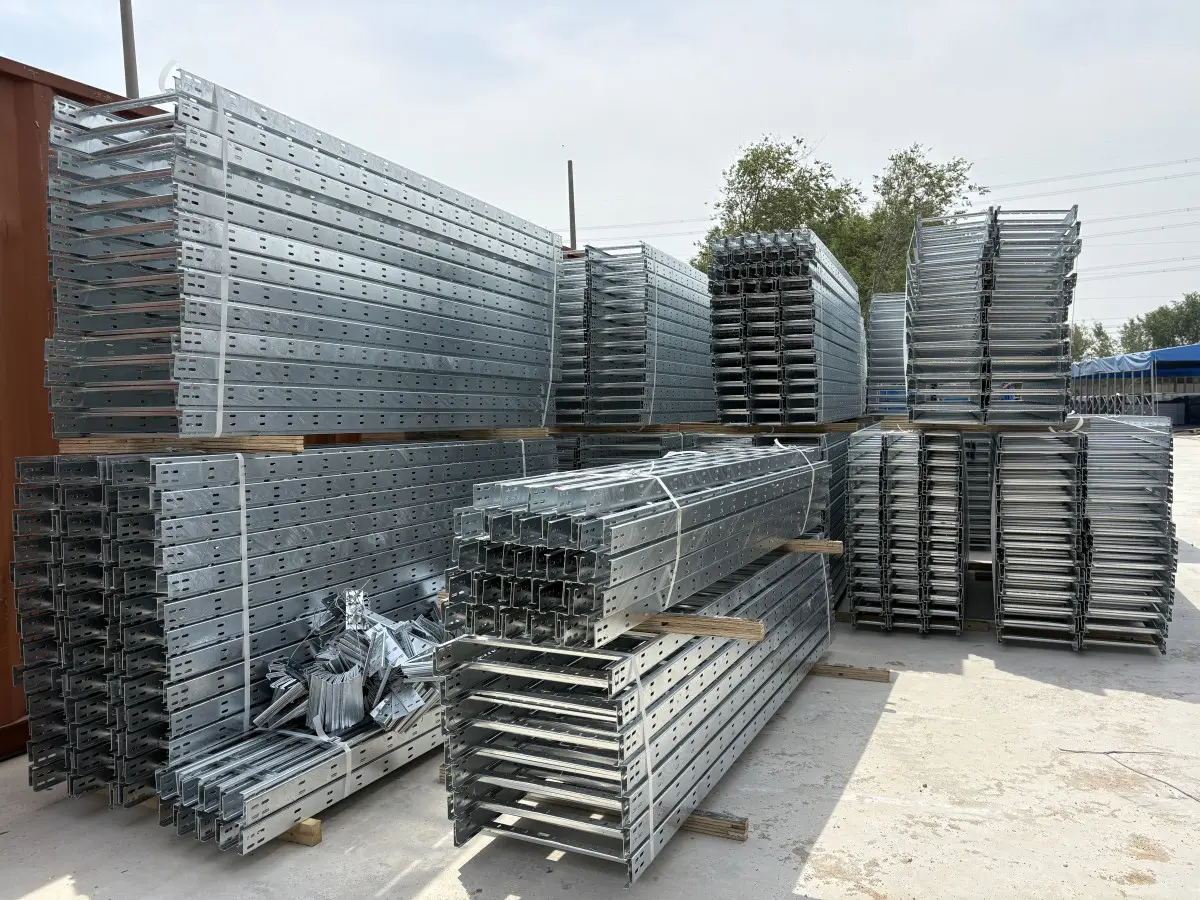

耐酸碱热浸锌桥架 热浸锌走线桥架 出口桥架折弯加工
💬 价格请咨询商家 此商品商家未公示具体价格，页面显示的为占位价格，请通过下方联系电话向商家询价。 材质 热浸锌钢板 镀锌层厚度 ≥65μm 执行标准 JB/T 10216-2013 表面处理 热浸镀锌 锌层附着性 落锤试验无剥落 耐盐雾时间 ≥500小时 使用环境 室内/室外通用 防护等级 IP54 工作温度 -30
0.01
库存 999
💬 价格请咨询商家
此商品商家未公示具体价格，页面显示的为占位价格，请通过下方联系电话向商家询价。
200×100热浸锌桥架 地下管廊热浸锌桥架 桥架三通出口
地下管廊作为城市基础设施的"地下大动脉"，电缆敷设的安全性与耐久性至关重要。200×100热浸锌桥架凭借其zhuoyue的防腐性能和结构稳定性，已成为地下管廊工程中电缆敷设的主流选择。而桥架三通出口作为线路分支的关键节点，其选型与安装直接影响整个系统的可靠性。
一、200×100热浸锌桥架核心参数热浸锌桥架采用约450℃至480℃熔融锌液对冷轧钢板进行浸镀处理，锌层与钢基体发生冶金反应，形成锌铁合金层，锌层厚度不低于65μm（依据GB/T 13912标准）。相比普通喷塑桥架约168小时的盐雾寿命，热浸锌桥架可达3000小时无白锈，在典型郊区环境下防腐寿命可达50年以上。
200×100规格常用板材厚度及参考价格如下：
| 板材厚度（mm） | 锌层厚度（μm） | 参考单价（元/米） | 适用场景 |
|---|---|---|---|
| 0.8 | ≥65 | 105.50 | 普通管廊、公建 |
| 1.0 | ≥65 | 126.60 | 工业管廊、化工园区 |
| 1.2 | ≥65 | 141.30 | 地铁隧道、重载场景 |
| 1.5 | ≥65 | 188.40 | 高腐蚀环境、沿海设施 |
| 2.0 | ≥86 | 216.70 | 特殊重载、大跨距 |
地下管廊推荐跨距为0.8m、1.0m、1.5m，桥架挠度与支吊架跨距之比不应大于1/200，确保长期使yongbubianxing。
二、地下管廊桥架三通出口选型桥架三通是电缆线路分支的核心连接件，分为水平三通和垂直三通两大类，其中垂直三通又细分为上垂直三通和下垂直三通。
| 三通类型 | 结构特征 | 适用场景 |
|---|---|---|
| 水平三通 | 三个接口位于同一水平面 | 管廊水平方向电缆分支 |
| 垂直三通 | 一个接口垂直于另两个接口 | 管廊层间电缆上下引接 |
| 上垂直三通 | 主管在上，两个支管在下方引出 | 电缆从上层主管向下分支 |
| 下垂直三通 | 主管在下，两个支管在上方接入 | 电缆从下层向上汇入主管 |
地下管廊中，三通出口处需特别注意：与腐蚀性气体管道平行或交叉敷设时，净距不应小于500mm；穿越变形缝处宜设置伸缩节，间距不大于300mm。
三、安装要点与验收标准热浸锌桥架采用螺丝固定，无需焊接，工期可压缩约30%。梯式结构支持一人推线、一人固定，约30秒即可完成1米电缆布设，散热效率提升40%。
质量验收需关注三项核心指标：镀锌层厚度平均值（≥65μm）、锌层附着力、锌层均匀性。成品表面应呈均匀银灰色，无漏镀、无滴瘤。配套连接件建议选用同等热浸锌材质，避免电位差导致的接触腐蚀。
200×100热浸锌桥架搭配规范三通出口，是地下管廊电缆系统长效安全运行的坚实基础。选型时务必对标国标，确保每一个连接节点都经得起时间考验。
与管道间距：平行≥400mm，交叉≥300mm；腐蚀性气体管道≥500mm
