激光切割密闭罩350*1000滤筒除尘

激光切割密闭罩350*1000滤筒除尘

一、核心参数与激光切割适配设计

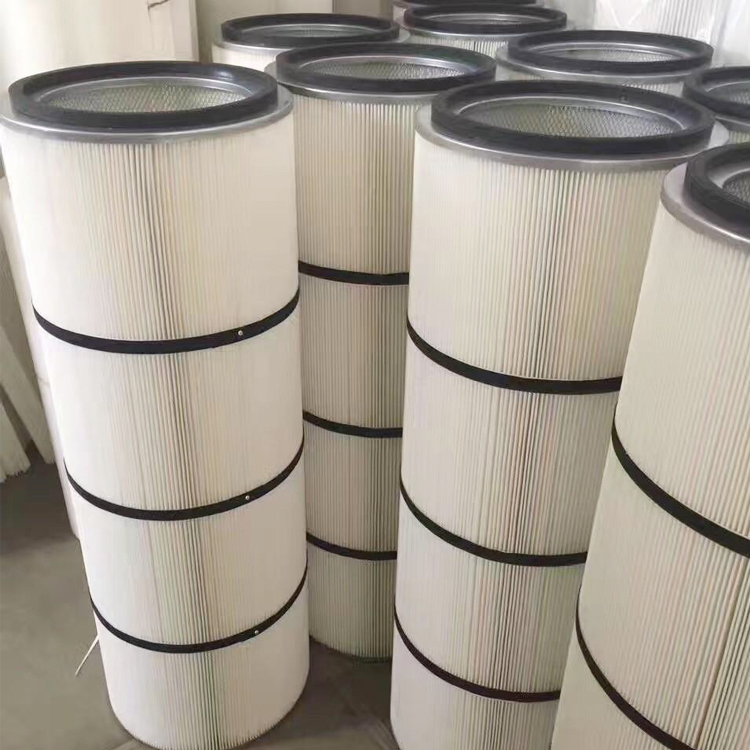

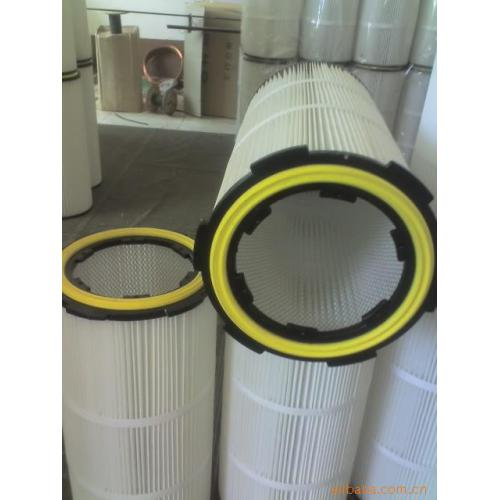

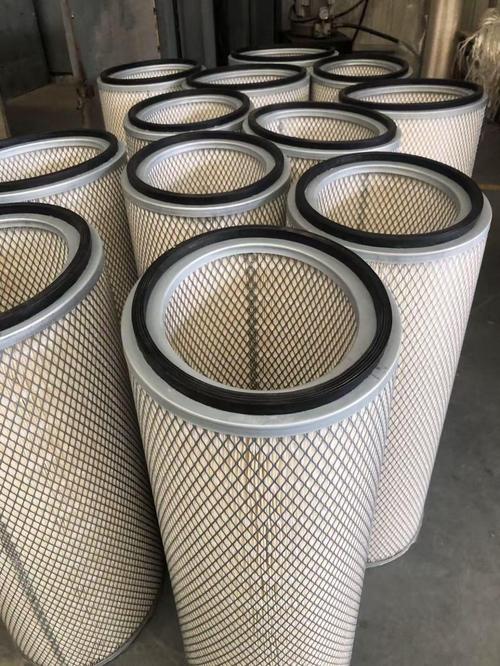

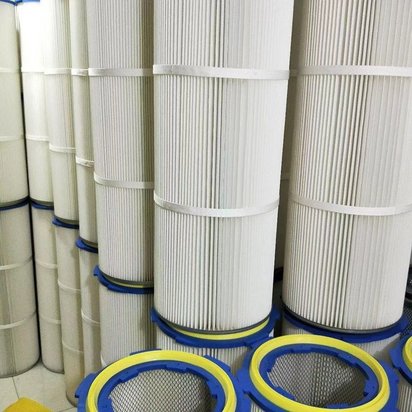

滤筒基础参数
尺寸：350mm（直径）×1000mm（长度），褶皱密度85褶/米，过滤面积38±2㎡（EN 1822认证）。
材质：
表层：PTFE覆膜（孔径0.3μm），抗金属熔滴（耐瞬时500℃）。
基层：不锈钢316L骨架（抗激光反射灼伤）。
风量匹配：单滤筒处理风量800-1000m³/h（适配4000W以下激光设备）。
密闭罩关键参数
参数项 技术指标
罩体材质 5mm阻燃PC板（透光率≥90%）
负压控制 -50~-100Pa（防止烟尘外溢）
接口标准 DN250快接法兰（适配主流激光机型）
二、技术特点与行业痛点解决
激光切割专属优化
抗高温设计：滤筒迎风面加装铝箔反射层，降低激光反射热损伤。
金属粉尘拦截：磁性预过滤器吸附铁基颗粒（减少滤筒负载30%）。
智能联动系统
与激光机PLC通讯，切割功率＞3000W时自动提升风量20%。
红外热成像监测切割点温度，异常高温触发警报。
三、核心卖点与用户价值
行业痛点 本方案解决措施 传统方案缺陷
镜片污染 99.99%过滤效率（PM0.3） 普通滤筒漏粉导致每周清洁
滤筒烧穿 双层阻燃结构+温度实时监控 单层滤料平均3个月更换
能耗过高 变频风机+动态风量调节 定频风机能耗高30%
用户收益：


镜片维护周期延长至6个月（原1个月）。
通过CE认证，出口欧盟无需改造。
四、安装与调试规范
安装步骤
密闭罩定位：
罩体边缘距切割头50-80mm；
调节高度使负压均匀（风速仪检测差值＜10%）。
滤筒安装：
先装预过滤器（磁吸式设计）；
滤筒旋转卡入（听到"咔嗒"声即锁定）。
系统验证
发烟测试：用烟雾发生器检查密封性；
负载测试：连续切割不锈钢8小时，监测压差变化。
五、典型应用场景
精密加工业
新能源汽车电池极片切割（铜/铝箔粉尘收集）。
3C行业不锈钢外壳精加工（防指纹污染）。
特殊材料切割
碳纤维复合材料（防静电滤筒+防爆配置）。
钛合金部件（耐腐蚀型密闭罩）。
自动化产线
机器人激光切割单元（集成式除尘模块）。
五轴联动加工中心（多吸口并联设计）。
选配建议：


高反射材料（如黄铜）切割需选配激光吸收涂层（成本+12%）。
