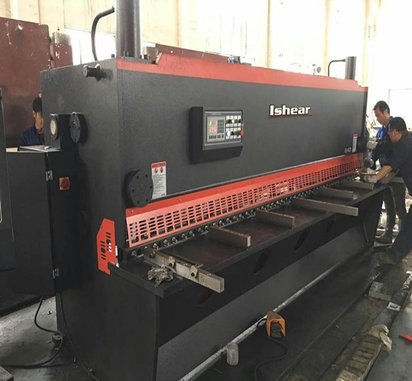

东莞闸式剪板机 出口型数控液压剪板机

东莞闸式剪板机    出口型液压剪板机    上冲数控闸式剪板机

闸式剪板机技术参数-技术说明

  一、设备的技术先进性描述

        1、本机采用框式钢板焊接结构，振动时效消除应力，具有良好的刚性和稳定性
        2、上、下刀片刀口间隙由电动减速机调节，刻度盘指示数值，调整轻便迅速、正确可靠。
        3、矩形刀片，四个刃口均可使用，使用寿命长。剪切角度可调，减少板料扭曲变形，根据板厚的大小调整剪切角，大大提高剪切效果。
        4、刀架定位采用滚动导轨，消除导轨间隙，实现无间隙运行，提高剪切质量。上刀架采用内倾结构，便于落料，并能提高工作的精度。
        5、设有机动后挡料，数显器直观地显示后挡料的位置。
        6、采用先进的集成式液压系统，蓄能器回程，工作平稳可靠、强度高、刚性好

二、机器的主要部分及结构说明

1、机架：

由钢板焊接成框形结构，焊后经振动时效处理，具有良好的刚性和稳定性，两油缸安装在固定机架的两侧顶端，驱动上刀架上下往复运动；工作台面上设有辅助刀座，便于下刀架作微量调节，工作台面上装有送料球，操作轻便。

上刀架的导向为滚动导轨，安装在前支承轴上的蝶形弹簧经预压使滚动导轨的间隙得以消除，从而达到无间隙运行，机床精度得以保证和提高。

2、刃口间隙调整装置

装在刀架后上方的支承辊为偏心轴，调节偏心轴旋转，使刀架向前或向后摆式，从而达到上下刀片间隙的调整。

机床装有刻度盘，该刻度盘上的数值为被剪板料的厚度，用户可按板厚在刻度盘直接读取。

3、压料装置

由安装在机架前横梁上的一组压料缸组成，压料油缸进入压力油后，压料头在克服弹簧的拉力后下压，压紧板料，在剪切完成后借助于弹簧拉力复位。压料力的大小随被剪板料的厚度而增减。

4、前、后挡料

前挡料：装在工作台面上，用标尺指示数值，调节装在左右托架上的活动挡块达到所需的数值即可。

后挡料：装在上刀架的横板下方，随上刀架上下运动，后挡料的调节由电机驱动，在操作面板上按钮“＋”或“－”，即可达到后挡料板的前后位置调节，后挡料的位置数值由装在机床前横梁左上方的数显器显示。后挡料的调节范围为20～1000，可在此范围内任意调节。

5、液压系统：

由控制阀组、油泵、油缸、蓄能器、压料缸、及组合油路等组成。整个系统结构合理、噪声低，运行顺畅，安全性能好。

6、电气部分：

由控制电器柜、中间连接线、控制面板和主、副电机、脚踏开关等装置组成，安全系数高，整体性能好。
