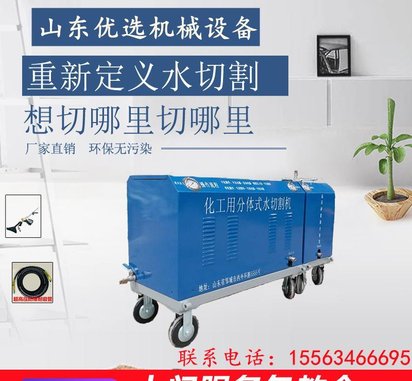

超高压便携式水切割机 化工厂拆迁专用小型水切割机

                                         化工水切割机

简介：

QSM-5-15-B-SH 型水切割机是一种新型、便携的前混式磨料水射流切割设备，属于冷切割范畴，应用于石油化工领域中的切割作业。水切割机通过火花实验、静电检测及温度检测，满足防爆要求。
该设备可切割厚度在0-100mm内的任何材质（玻璃钢，金刚石及特种硬质合金除外），应用于石油管道及储罐等的拆除、维修过程中的切割作业。
注：QSM-5-15-B-SH 型水切割机，属主机系统部分，为切割作业提供高压水射流，它需要辅助切割器（如管道切割器）、高低压软管协助其完成切割作业。
产品特点：
1） 体积小、重量轻，便携；
2） 结构简单紧凑，操作简单；
3） 防爆电机动力（EXd II CT4）,满足作业要求；
4） 低噪音，无环境污染；
5） 工作压力大，系统维护简便。
工作介质通过低压软管经储水罐过滤后流入高压柱塞泵，电动机为高压泵提供动力，将工作介质加压，高压水流经高压软管进入高压砂浆混合装置，与磨料充分混合，并带动磨料加速，通过Φ1.02mm的割嘴，形成高压砂浆射流，进行切割作业。

保护系统中安全阀通过超压溢流作用，实现超压保护；单向阀可以防止砂浆回流，进一步确保系统的安全性能。

一、设备主要技术参数及性能要求

项        目			单位	参数值
工作压力			MPa	45
喷嘴直径			mm	1.02
切割速度（5mm厚Q345钢板）			cm/min	14
噪声声压级			dB（A）	＜90
外形尺寸（长×宽×高）		高压动力部分	mm	1000×460×600
		高压砂浆混合装置		400×460×600
80		高压动力部分	kg	200
		高压砂浆混合装置		90
	型号		-	YBK3-160L-4
	功率		kW	15
	电压		V	(380/660)1140/660
磨料罐	容积		L	25
	磨料类型		-	金刚砂
	磨料粒度		#
