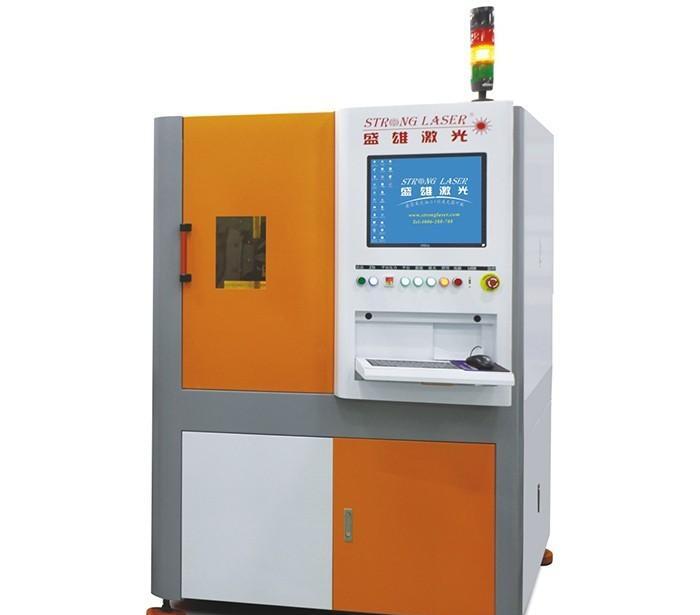

上海出售紫外双工位指纹芯片激光切割机

型号：SLCu-5030i（单头）/SLCu-5030i-D(双头）

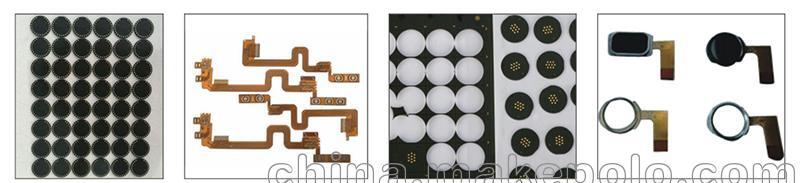

切割样品：

     指纹识别芯片: D=Φ9.5, T=0.8mm,  Time=3s/pcs ,切割良率≥99%.

行业应用：

1、指纹识别芯片切割

2、FPC软板切割钻孔

3、PCB电路板分版切割

机器优点：

1、采用纳秒紫外激光器, 冷光源, 激光切割热影响区特别小至10μm.

2、聚焦光斑最小可达10μm，适合任何有机&无机材料微细切割钻孔。

3、CCD视觉预扫描&自动抓靶定位、最大加工范围500mm×350mm、XY平台拼接精度≤±5μm

4、支持多种视觉定位特征，如十字、实心圆、空心圆、L型直角边、影像特征点等。

5、机器人自动上下料，切割IC指纹识别芯片，单粒耗时3秒。

6、8年激光微细加工系统研发设计技术积淀、性能稳定、无耗材。

技术规格参数

序号	项目	技术参数
光学单元
1	激光器类型	355nm
2	冷却方式	恒温水冷
3	激光功率	15W
4	光束质量	M²<1.3
5	聚焦方式&加工头数	平场聚焦镜、单头或双头可选
6	最小聚焦光斑直径	Ф10μm
激光加工性能
7	加工速度	100~1500mm/s可调
8	最小崩边	10μm
9	最大加工材料厚度	1mm
10	最大加工尺寸&精度	500mm ×350mm,  ±5μm
机械单元
11	机床结构	龙门式
12	机床运动轴数&种类	最多8轴,  X，Y,  Z, & Θ轴
13	平台最大行程&速度	500mm×350mm,800mm/s
14	运动平台重复精度	≤±1μm
15	运动平台定位精度	≤±3μm
软件控制单元
16	激光加工&平台控制	Strongsoft, Strongsmart
17	加工文件导入格式	Dxf, Plt, DWG, Gebar
18	CCD视觉定位软件	AISYS Vision
19	CCD视觉定位精度	≤±3μm
电气单元
20	PLC控制器	Panasonic
21	真空系统	真空发生器
22	除尘&集尘系统	离心式风机
自动化单元
23	自动上下料系统	X\Z轴+可移动上下料平台
高级可选单元
24	AOI视觉检测	60粒/min
25	自动清洗分选	60粒/min
安装环境
26	整机供电&稳压器功率	220V\380V,5KW
27	压缩空气压强	≥0.6MPa
28	无尘室等级	10000
29	地面承重	1.5T/m²
