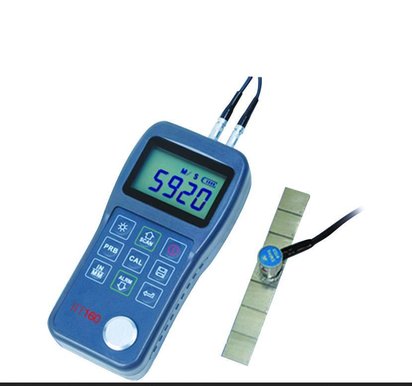

供应 美泰 HT160超声波测厚仪

1 概述

HT160仪器是智能型超声波测厚仪，采用最新的高性能、低功耗微处理器技术，基于超声波测量原理，可以测量金属及其它多种材料的厚度，并可以对材料的声速进行测量。可以对生产设备中各种管道和压力容器进行监测，监测它们在使用过程中受腐蚀后的减薄程度，也可以对各种板材和各种加工零件作精确测量。本仪器可广泛应用于石油、化工、冶金、造船、航空、航天等各个领域。

2 技术参数

l 显示方法：高对比度的段码液晶显示，高亮度EL背光；

l 测量范围：0.75～300mm（钢中），公制与英制可选择；

l 声速范围：1000~9999 m/s：

l 分 辨 率：0.1/0.01mm（可选）

l 示值精度： ±（0.5%H+0.04）mm H为被测物实际厚度

l 测量周期：单点测量时4次/秒、扫描模式10次/秒；

l 存储容量：可存储20组（每组最多99个测量值）厚度测量数据，可与微型打印机或PC连接，实现海量存储。

l 工作电压：3V（2节AA尺寸碱性电池串联）

l 持续工作时间：约100小时（不开背光时）

l 通讯接口标准：RS232，可与微型打印机或PC连接

l 外形尺寸：150×74×32 mm

l 整机重量：245g

3 主要功能

l 适合测量金属(如钢、铸铁、铝、铜等)、塑料、陶瓷、玻璃、玻璃纤维及其他任何超声波的良导体的厚度；

l 可配备多种不同频率、不同晶片尺寸的双晶探头使用；

l 具有探头零点校准、两点校准功能, 可对系统误差进行自动修正；

l 已知厚度可以反测声速，以提高测量精度；

l 具有耦合状态提示功能；

l 有EL背光显示，方便在光线昏暗环境中使用；

l 有剩余电量指示功能，可实时显示电池剩余电量；

l 具有自动休眠、自动关机等节电功能；

l 小巧、便携、可靠性高，适用于恶劣的操作环境，抗振动、冲击和电磁干扰；

4 工作原理

本超声波测厚仪对厚度的测量，是由探头产生超声波脉冲透过耦合剂到达被测体，一部分超声信号被物体底面反射，探头接收由被测体底面反射的回波，精确地计算超声波的往返时间，并按下式计算厚度值，再将计算结果显示出来。

式中：

H－测量厚度；

v－材料声速；

t－超声波在试件中往返一次的传播时间。

5 仪器配置

表1 仪器配置

	序号	名称	数量	备注
标准配置	1	主机	1台
	2	标准探头（5MHz）	1只
	3	耦合剂	1瓶
	4	ABS仪器箱	1只
	5	随机资料	1份
	6	电池仓工具	1把
	7	AA(5号)尺寸碱性电池	2只
可选配置	8	粗晶探头（2MHz）
	9	微径探头（7.5MHz）
	10	高温探头（5MHz）
	11	微型打印机	1台
	12	打印线缆	1条
	13	数据管理软件	1套	计算机上应用
	14	通讯线缆	1条

表2 探头选择

名称	型号	频 率 (MHZ)	探 头 直 径	测量范围	最小管径	特性描述
粗晶探头	N02	2	22mm	3.0mm～300.0mm（钢） 40mm以下(灰铸铁HT200)	20	用于铸铁等粗晶材质的测量
标准探头	N05	5	10mm	1.2mm～230.0mm（钢）	Φ20mm×3.0mm	通用
标准探头	N05/90°	5	10mm	1.2mm～230.0mm（钢）	Φ20mm×3.0mm
