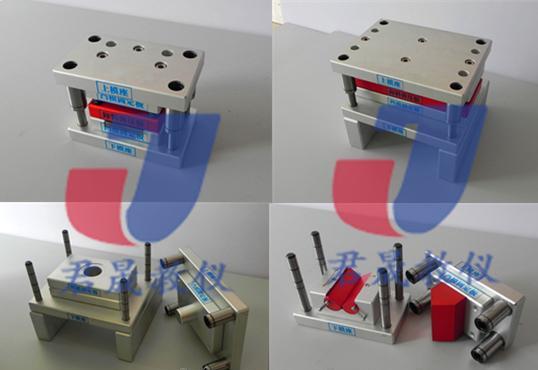

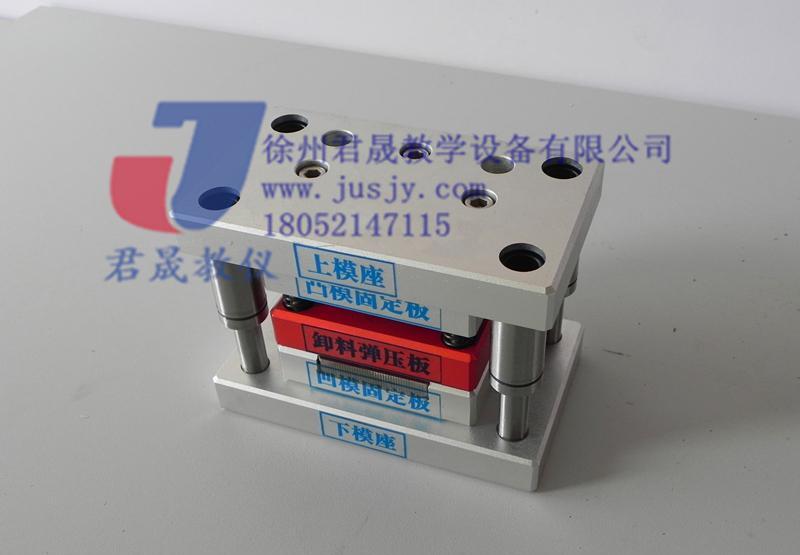

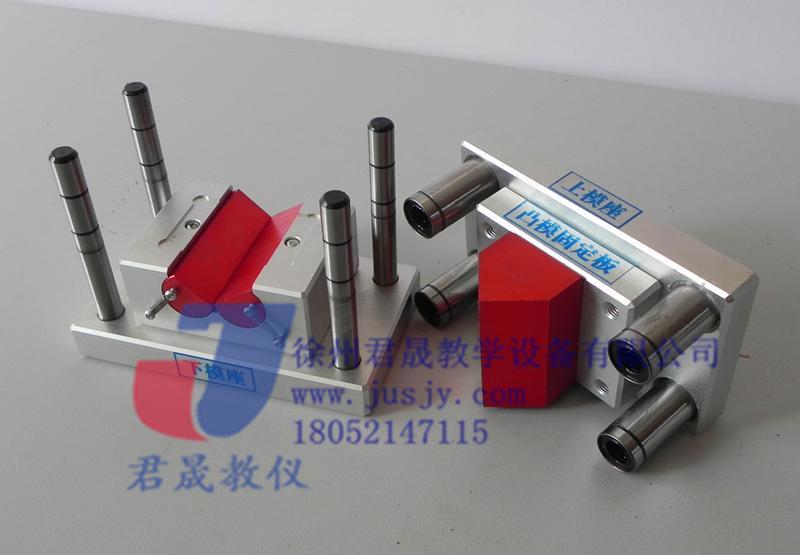

JS-LM1型全铝制冲压模具拆装模型 注塑模具模型 绘图桌 制图桌

序号

名称

模架规格(mm)

详细描述及技术要求

1

冲孔模

150x100

用模具沿封闭线冲切板料冲下的部分为废料,封闭线外是产品. 冲压1椭圆孔，料带利用挡料销定位。

2

落料模

150x100

用冲模沿封闭轮廓曲线冲切,封闭线内是产品,封闭线外是废料.用于制造各种形状的平板零件.

冲压菱形工件，产品尺寸不小于35×30 mm，料带利用挡料销定位

3

弯曲模

150x100

把板材料沿直线弯成各种形状,可以加工形状较复杂的零件。

4

拉深模

150x100

把板材料毛坯成形成各种开口空心工件的模具,此模具带压边装置,拉深前毛坯套在压边圈上依靠外形定位,拉深后冷冲件从凸模上托出,凸凹模都装有顶出装置。

5

正装复合模

200x150

在模具同一位置上能完成几个不同的冲裁工序的模具.正装复合模,它的落料凹模在下模处,凸凹模装在上模处.不适用于多孔制件的冲裁冲压菱形工件，料带利用挡料销定位。

6

倒装复合模

200x150

模具同一位置能完成几个不同的冲载工序的模具.倒装复合模,它的落料凹模在上模处,凸凹模装在下模处,适用于制件平直度要求不高的厚板制件,操作方便.安全,适用于多孔制件的冲裁.冲压菱形工件，料带利用挡料销定位。

7

连续拉深模

200x150

制品首次拉深无法成形,需要多次拉延的模具。该模具用带料一端顺序拉延,直到最后一次拉延时才将制件由带料上冲落。

8

极进模

200x150

多工位级进模是精密高效,长寿命的模具.它适用于冷冲小尺寸,薄料,形状复杂和大批量生产的冷冲零件.

9

V型翻板弯曲模

150x100

该模具为避免材料滑动，在定模部分高有两块翻板。当凸模压下时，翻板随材料弯转，定位板必须与材料接触，所成型的零件精度较高。

10

圆管冲模

150x100

该模具需将平坯料一次弯成圆管形零件。定模有两件活动凹模由顶板托住，当凸模将材料压下时，模块相向转动，将材料弯成圆形。凸模上升时，已弯成圆管零件就套在其上，随之上升。

11

型滑块冲模

150x100

该模具需将平坯一次弯成两内侧角度小于90°的零件。模具定模部分需有两个滑块，平坯放在定位板上，当凸模下降时，平坯先被   弯成∪型 ，凸续继下降，滑块开始运动将∪形两侧向内弯成所需角度。

12

两圆相扣成型冲模

200x150

该模具成型零件需为两圆环相扣结构件，模具设有自动下料结构，当模具工作时，首先切断线材，通过上模原型芯完成单个圆环的成型，将已成型的圆环套于线材再重复一次圆环成型。即完成两圆相扣成型。该工艺工序少，简洁实用，冲出的产品接口平整，合格率高，能满足使用要求。
