自动焊接变位机
产品详情 品牌：爱阁宝 型号：HB-100 类型：回流焊机 保护气体：无 电源类型：直流电源 形式：固定式 冷却方式：空冷 是否数控：非数控 驱动形式：自动 加工定制：非加工定制 无锡爱阁宝--自动焊接变位机 该变位机主要由底座、回转工作台、翻转机构、回转机构、导电装置、电控系统等组成。 底座、翻转机构、回转工作台均采
1000.00
库存 999
产品详情
- 品牌：爱阁宝
- 型号：HB-100
- 类型：回流焊机
- 保护气体：无
- 电源类型：直流电源
- 形式：固定式
- 冷却方式：空冷
- 是否数控：非数控
- 驱动形式：自动
- 加工定制：非加工定制

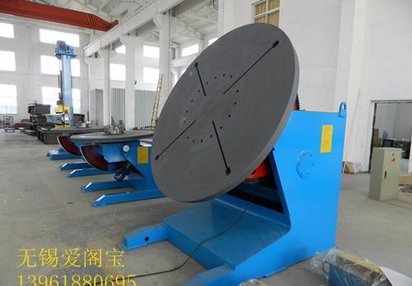

无锡爱阁宝--自动焊接变位机
该变位机主要由底座、回转工作台、翻转机构、回转机构、导电装置、电控系统等组成。
底座、翻转机构、回转工作台均采用焊接结构件,设计合理，具有足够的刚度和强度；且焊后均进行去应力处理，有效防止长期使用不变形。
翻转机构采用箱型结构，重量轻、强度高，抗弯能力强，可承受较大的弯矩和扭矩。
回转工作台面留有装卡工件的T型槽，既便于工件的快速定位。
翻转传动机构的传动过程: 制动电机—减速机—输出齿轮—翻转扇形齿轮—回转工作台.翻转电机启动,经减速后输出,通过扇形齿轮带动回转工作台实现0-135度范围内调节.
回转传动机构传动过程: 制动电机—减速机—输出齿轮—回转轴—回转工作台. 实现回转工作台件双向无限回转运动.
导电装置装于回转工作台的下部,焊接电流由刷传至工作台,**电流可置10A.
翻转回转所用回转支承均采用单排球式回转支承,具有良好的抗压、抗倾覆能力，轴向间隙小，运转平稳可靠，且具有较高的传动精度。
工作台面上均布开制8条T形槽，用于工件的固定。
控制系统由电控箱和手控盒组成：
电控箱安装于底座侧面，配有主电源开关和主电源接头。
手控盒上设计有用全部操作按扭，可实现所有操作；遥控线缆长度6m，同时手控盒上设有紧急停止按钮，配有悬挂装置，不用时可悬挂于电控箱侧。
该变位机主要由底座、回转工作台、翻转机构、回转机构、导电装置、电控系统等组成。
底座、翻转机构、回转工作台均采用焊接结构件,设计合理，具有足够的刚度和强度；且焊后均进行去应力处理，有效防止长期使用不变形。
翻转机构采用箱型结构，重量轻、强度高，抗弯能力强，可承受较大的弯矩和扭矩。
回转工作台面留有装卡工件的T型槽，既便于工件的快速定位。
翻转传动机构的传动过程: 制动电机—减速机—输出齿轮—翻转扇形齿轮—回转工作台.翻转电机启动,经减速后输出,通过扇形齿轮带动回转工作台实现0-135度范围内调节.
回转传动机构传动过程: 制动电机—减速机—输出齿轮—回转轴—回转工作台. 实现回转工作台件双向无限回转运动.
导电装置装于回转工作台的下部,焊接电流由刷传至工作台,**电流可置10A.
翻转回转所用回转支承均采用单排球式回转支承,具有良好的抗压、抗倾覆能力，轴向间隙小，运转平稳可靠，且具有较高的传动精度。
工作台面上均布开制8条T形槽，用于工件的固定。
控制系统由电控箱和手控盒组成：
电控箱安装于底座侧面，配有主电源开关和主电源接头。
手控盒上设计有用全部操作按扭，可实现所有操作；遥控线缆长度6m，同时手控盒上设有紧急停止按钮，配有悬挂装置，不用时可悬挂于电控箱侧。
主要低压电气元件采用正泰产品，控制电缆采用知名产品。电缆绝缘可靠、并具有外力防护措施，与金属零部件摩擦的地方设置电缆保护套。
