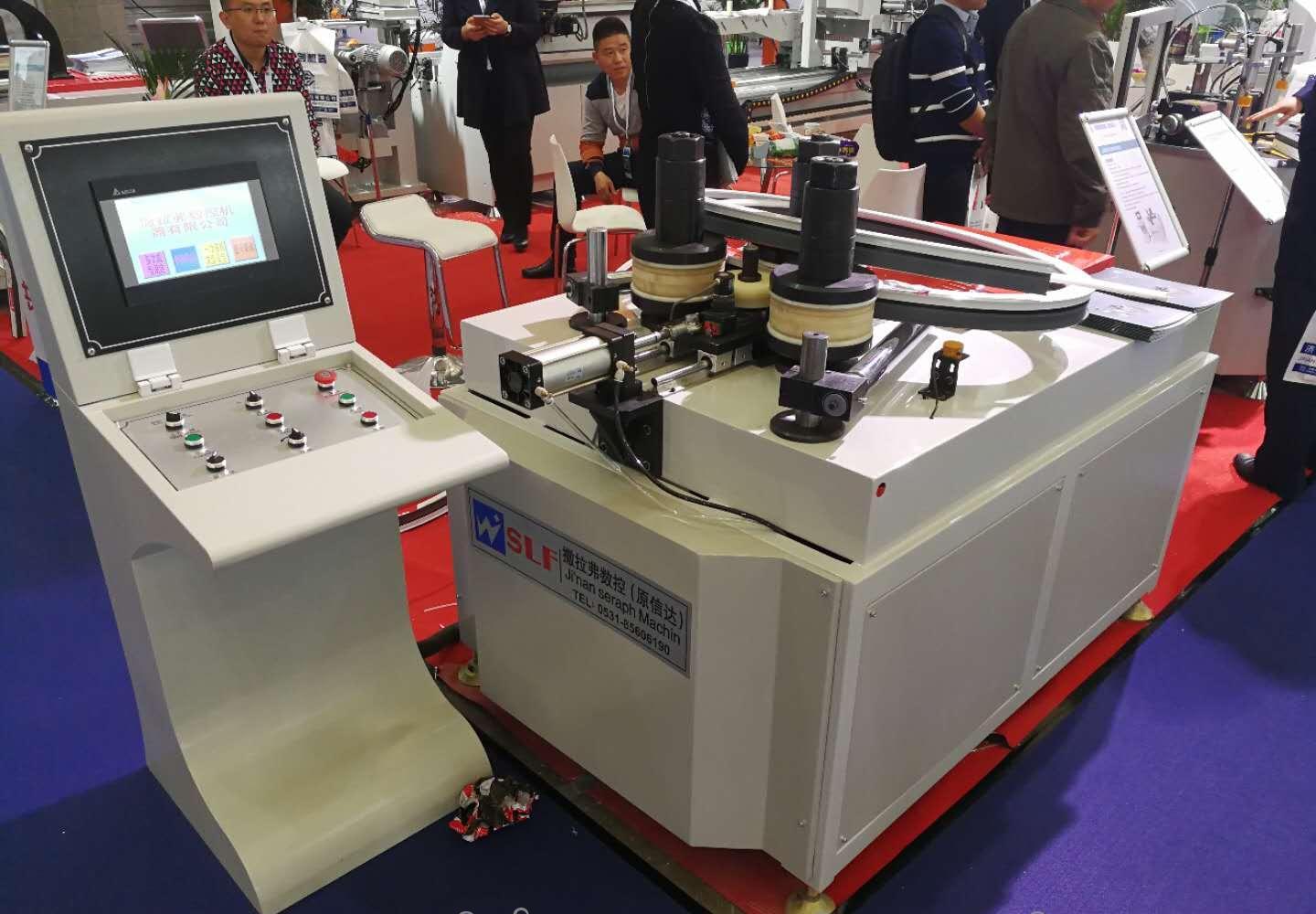

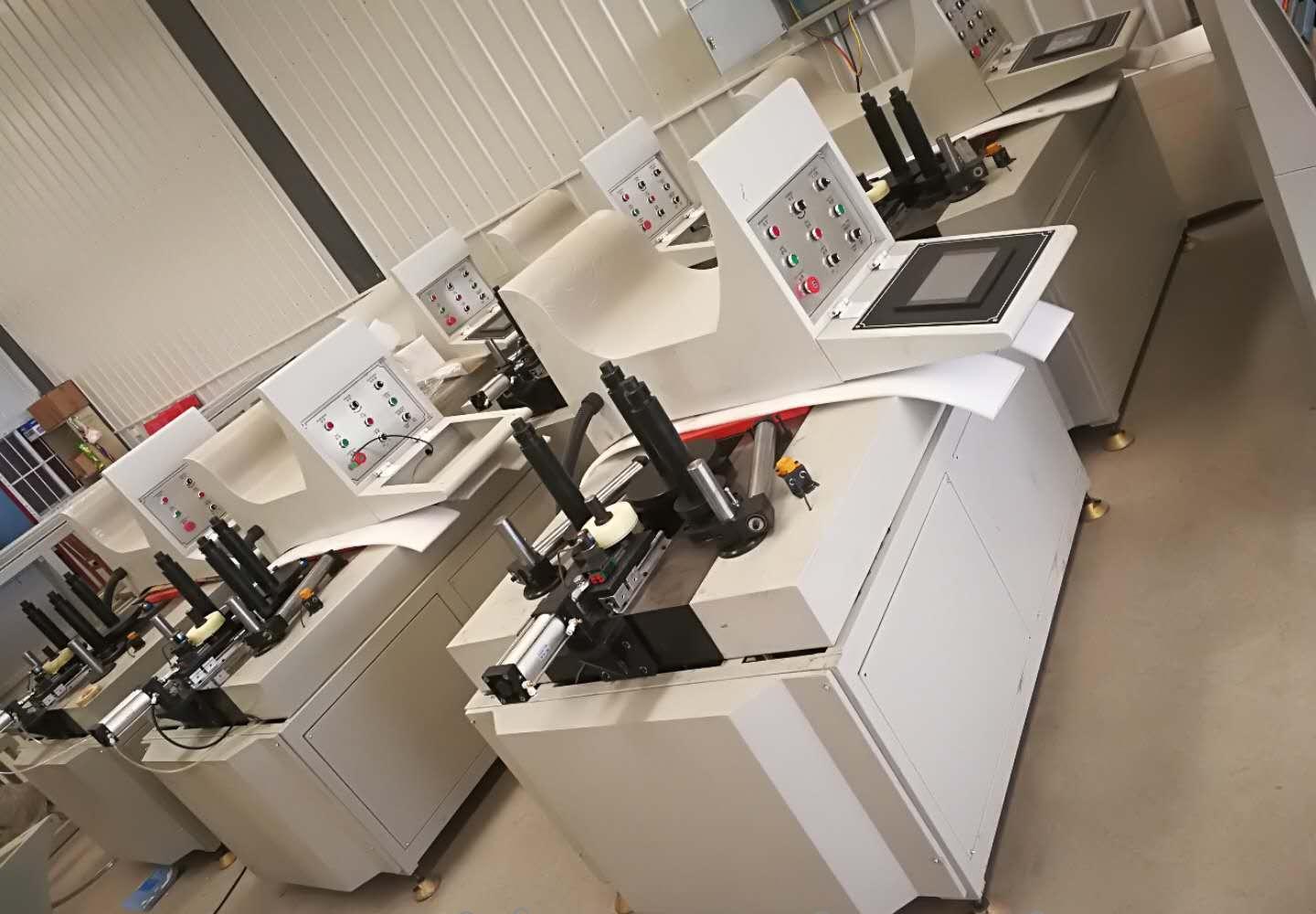

YH2601-CNC/80轴/30吨/数控滚弯机
产品详情 品牌：信达及其 型号：YH200-CNC 轧辊轴直径：60mm 轧制速度：1-14m/min 电压：380V 功率：8kW 外形尺寸：1800*1250*1400mm 重量：1500kg 吨位：30 理论模具直径：120-250 最小半径：60mm 最大半径：999999mm 是否定制：是 性能特点： 1.Y
7.50
库存 999
- 品牌：信达及其
- 型号：YH200-CNC
- 轧辊轴直径：60mm
- 轧制速度：1-14m/min
- 电压：380V
- 功率：8kW
- 外形尺寸：1800*1250*1400mm
- 重量：1500kg
- 吨位：30
- 理论模具直径：120-250
- 最小半径：60mm
- 最大半径：999999mm
- 是否定制：是
性能特点：
1.YH200-CNC适用于各种金属型材弯圆，根据不同半径不同型材延展性，进行多次成型进给或一次成型进给加工，可实现变曲率、定曲率弯弧加工。
2.可自适应完成适用于各种料的延展性伸缩，全国首创四轴定位系统，在变形区域压紧材料,最大程度减小成型过程中的变形，从而达到弯圆行
业理想效果。
3.全新的机械试传动方式和进给方式，彻底打破了数控滚弯机普通液压进给机能，彻底摆脱了受温度变化、油温变化所造成的弯弧误差。
4.本机器操作简单，需要半径大小数控掌握，效率高，准确度高,能弯C型U型弹簧型椭圆形多半径等形状
三、主要参数
名称 | 数值 | 单位名称 | 备 注 | ||
三辊回转 | 主动辊直径*高度 | 60/280 | Mm×mm |
| |
三辊主动最大扭矩 | 2610 | N×M |
| ||
三辊主动驱动总功率 | 5 | KW |
| ||
主动辊转速 | 1-7 | r/min |
| ||
理论模具直径 | 90-180 | mm |
| ||
两端最小直线段 | 175 | mm |
| ||
下辊位移 | 下辊位移推力 | 18 | KN |
| |
下辊位移定位精度 | 0.02 | mm |
| ||
下辊位移速度 | 14.4 | M/min |
| ||
位移电机组 | 电机总功率 | 4.5 | KW |
| |
滚轴最大压力 | 23 | T |
| ||
滚轴额定工作压力 | 18 | T |
| ||
体积 | 长×宽×高 | 1800*1250*1400mm | mm | 预算 | |
六:结构性能特点说明
结构名称 | 性能特点说明 |
三辊主动 （三个工作辊均为主动辊，由三个独立的回转总成（变频电机+精密行星减速机）直接驱动） | 1.采用台湾丝扛电机驱动，定位精度控制0.02mm内。 2.弯曲工作稳定高效，特别是小半径和螺旋弯曲时三辊同时给 力,无打滑现象。 3.三辊变频无极调速，可根据实际弯曲要求（如模具直径差较大），分别调节三个主动辊转速，避免受力不均匀和强制粗暴同步。 |
数显 （PLC+彩色触摸屏+位移光栅或位移编码器） | 1.位移精度到达±0.02mm。 2.彩色触摸屏使操作者观察控制成型过程。 3.100组记忆数据库。 |
机床两侧托辊 | 前后机械托料装置,根据不同型材弯曲,不同调整 |
四棍定位 | 1. 增加有效摩擦，防止小半径弯曲和螺旋盘管时打滑现象的出现。 2. 封闭变形区域,最大程度减小型材变形 |
