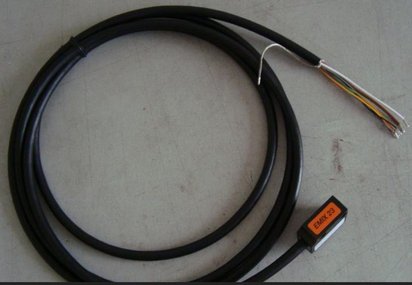

扬力集团剪板机专用磁尺LMIX2-000-08.0-1-00

剪板机 磁栅尺ELGO直线磁栅尺ELGO lmix2埃尔格LMIX2/EMIX2磁栅尺;ELGO 埃尔格LMIX2

　LMIX2 技术数据

分辨率

 一倍分频时，0.1 mm；四倍分频时 0.025 mm



重复精度

 +/- 0.025 mm



20 °C时系统精度 ?m

 +/- (25 + 20 x L) (L=长度，米)



传感器/磁尺 距离

 最大 2.0 mm



外壳

 压铸锌合金



防护等级

 IP 67



运行温度

 -10 ... +70 °C (-25 ... +85 °C 应要求)



存放温度

 -25 ... +85 °C



输出电流

 最大 20 mA 每波段



标志脉冲 (每 5 mm)

 周期时间，取决于运行速度



电压 5 VDC / 5 V-TTL line driver 输出时

误差/工作电压

 +/- 2.5 %, 驻波系数 < 50 mV



电流消耗

 最大 200 mA



输出频率

 40 kHz (每波段)



运行速度

 最大 4.0 米/秒



最大电缆长度

 10 m



工作电压 10 - 30 VDC / 5 V-TTL line driver 输出时



误差/工作电压

 稳定, 驻波系数 最大 5 %



电流消耗

 最大 150 mA



输出频率

 40 kHz (每波段)



运行速度

 最大 4 米/秒



最大电缆长度

 50 m



工作电压 10 - 30 VDC / 10 - 30 VDC 输出



误差/工作电压

 稳定, 驻波系数 最大 5%



电流消耗

 最大 150 mA



输出频率

 理想读值情况下40 kHz (每波段)



运行速度

 理想渎职情况下，最大 4 米/秒



最大电缆长度

 30 m
