小型设备专用三耳螺旋滤筒 紧凑螺旋褶 打磨机配套除尘筒

紧凑螺旋褶结构：小空间高容尘的物理逻辑

打磨作业产生的粉尘粒径普遍在0.5–10微米之间，其中PM2.5占比超过65%，传统平褶滤筒在小型设备上面临两大硬性约束：安装深度受限导致有效过滤面积不足，气流短路引发局部穿透过滤。固安县德客达环保科技有限公司研发的三耳螺旋滤筒，将圆柱形滤芯沿轴向扭转形成连续螺旋褶，单层褶高控制在8.2毫米，褶间夹角稳定维持在112度。这种几何构型使相同筒体高度内褶数提升47%，等效过滤面积达0.83平方米——相当于在180毫米长度内塞入常规260毫米滤筒的展开面积。

螺旋褶的力学优势在于动态自校准。当含尘气流沿螺旋通道上升时，离心力使颗粒向褶脊外侧偏移，而褶谷处形成低压涡流区，捕集被甩出的粗颗粒。实测在0.8m³/min风量下，该结构对3微米粒子的初始过滤效率达99.92%，且压差增长速率比平褶滤筒低31%。这并非单纯增加褶数所能实现，而是螺旋曲率半径（设计值为42毫米）与气流雷诺数（1850–2200区间）匹配的结果。固安地处华北平原腹地，本地制造业以精密机加工为主，对除尘设备的尺寸精度和长期稳定性要求严苛。德客达在固安自有工厂完成全部滤材热压定型与金属端盖激光焊接，避免外协导致的褶距公差累积——这是螺旋结构保持气流均匀性的前提。

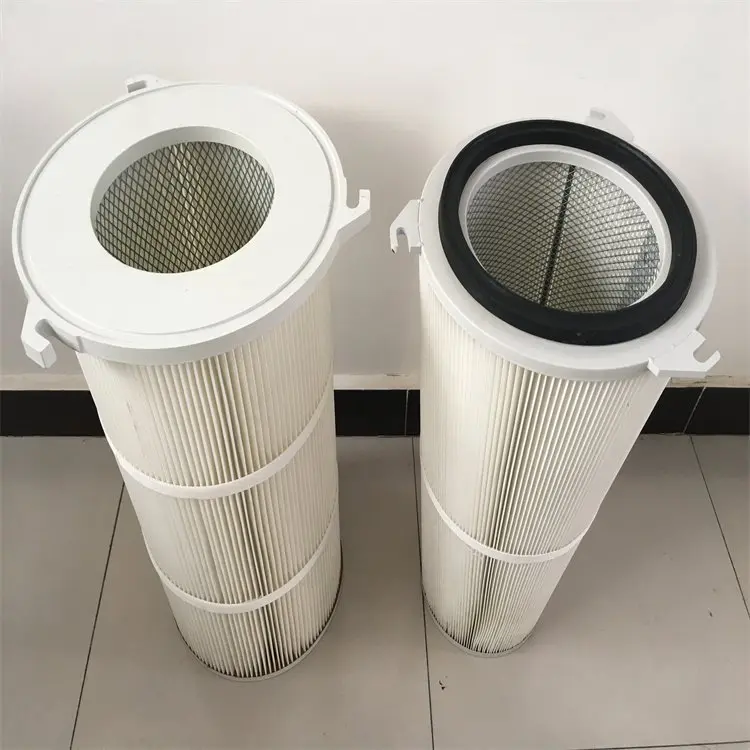

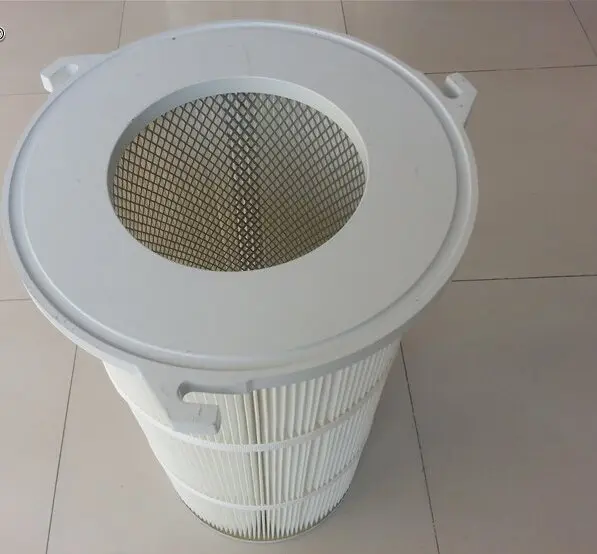

三耳结构解决的是安装可靠性问题。传统卡扣式滤筒在震动环境下易松脱，而三耳设计采用120度均布的弹性卡爪，每个卡爪末端设有0.3毫米倒钩齿。当滤筒旋入设备法兰时，卡爪沿锥面滑动产生径向预紧力，实测抗轴向拔出力达280N。更关键的是，三耳位置与螺旋起始点对应，确保每次安装后螺旋通道的相位一致性，避免因错位导致的局部气速突变。某汽车零部件厂在角磨机配套测试中发现，使用该滤筒后设备连续运行8小时无压差报警，而原配滤筒平均4.2小时即触发更换提示。

打磨机除尘场景下的系统级适配逻辑

小型打磨设备的除尘需求具有鲜明的矛盾性：既要应对瞬时高浓度粉尘爆发（如不锈钢焊缝打磨峰值浓度达120mg/m³），又需在有限功率下维持持续负压。市面上多数通用滤筒采用单一聚酯基材，其表面静电吸附能力在湿度＞60%时骤降40%以上。德客达三耳螺旋滤筒采用梯度复合滤材：表层为疏水改性聚丙烯熔喷层（孔径分布集中在0.8–1.2微米），中层为针刺加固PET基布（克重185g/m²），底层为导电碳纤维网格。三层材料通过热轧复合而非胶粘，杜绝了高温工况下胶层碳化堵塞孔隙的风险。

该设计直指打磨作业的真实痛点。铝镁合金打磨产生可燃粉尘，普通滤筒清灰时静电火花可能引燃积尘；而导电网格将滤筒本体电阻控制在10⁴Ω以下，配合设备接地端子可实现电荷实时导出。更隐蔽的价值在于清灰响应机制：螺旋褶形成的环形间隙构成天然脉冲气流导向槽，当压缩空气从顶部喷吹口注入时，气流沿螺旋线切向加速，对褶脊冲击力提升2.3倍，褶谷涡流区产生反向抽吸效应，使附着粉尘剥离更彻底。某五金工具厂对比测试显示，同等清灰周期内，该滤筒残余压差仅为竞品的62%。

适配性体现在接口细节。打磨机厂商常因滤筒法兰厚度差异导致密封失效，德客达提供三种法兰厚度规格（12mm/14mm/16mm），所有规格均采用ISO 6149-1标准锥面密封结构。特别针对手持式打磨机振动频率（80–120Hz）优化了端盖刚度，通过有限元分析将共振点移至150Hz以上，避免与设备本体振动耦合。用户无需改造原有设备，仅需确认设备法兰螺纹规格（M22×1.5或M27×2）即可匹配。在固安本地模具加工厂的实际应用中，更换该滤筒后设备故障率下降明显，主要归因于除尘系统稳定性提升带来的电机负载波动减小——这恰恰说明，滤筒不是孤立部件，而是整机热管理与动力学系统的有机组成。

选择滤筒的本质，是选择一种粉尘治理的哲学：拒绝用大体积换取容尘量，转而以精密结构设计释放空间效能；不依赖后期频繁更换弥补前期设计缺陷，而是通过材料-结构-工艺的协同优化延长生命周期。当打磨工人不再需要每两小时停机清理滤筒，当车间空气质量监测数据连续30天稳定在TWA限值以下，那些被螺旋褶精密计算过的每一毫米空间，都在重新定义小型设备除尘的合理边界。
