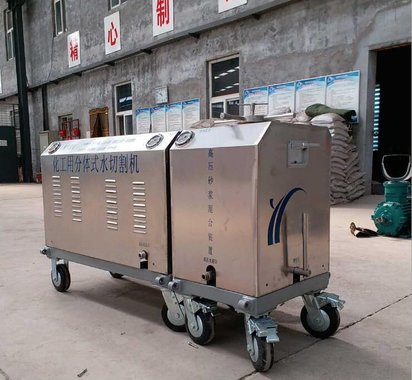

携式水刀整机防爆45MPa切割输油管道油罐化学危险罐体水切割机
产品详情 品牌：山东优选 型号：QSM-50-15-BH 类型：便携式 控制方式：自动 作用对象：石油化工 频段：高频 主轴转速：1500rpm 切割精度：10mm 重复定位精度：10mm 控制系统：数控 有效切割行程：100mm 电机功率：15kW 规格：1000*450*600 喷嘴直径：1.02 工作压力：45m
19.80
库存 999
产品详情
- 品牌：山东优选
- 型号：QSM-50-15-BH
- 类型：便携式
- 控制方式：自动
- 作用对象：石油化工
- 频段：高频
- 主轴转速：1500rpm
- 切割精度：10mm
- 重复定位精度：10mm
- 控制系统：数控
- 有效切割行程：100mm
- 电机功率：15kW
- 规格：1000*450*600
- 喷嘴直径：1.02
- 工作压力：45mpa
简介：
QSM-5-15-B-SH 型水切割机是一种新型、便携的前混式磨料水射流切割设备，属于冷切割范畴，应用于石油化工领域中的切割作业。水切割机通过火花实验、静电检测及温度检测，满足防爆要求。
该设备可切割厚度在0-100mm内的任何材质（玻璃钢，金刚石及特种硬质合金除外），应用于石油管道及储罐等的拆除、维修过程中的切割作业。
注：QSM-5-15-B-SH 型水切割机，属主机系统部分，为切割作业提供高压水射流，它需要辅助切割器（如管道切割器）、高低压软管协助其完成切割作业。
产品特点：
1） 体积小、重量轻，便携；
2） 结构简单紧凑，操作简单；
3） 防爆电机动力（EXd II CT4）,满足作业要求；
4） 低噪音，无环境污染；
5） 工作压力大，系统维护简便。
工作介质通过低压软管经储水罐过滤后流入高压柱塞泵，电动机为高压泵提供动力，将工作介质加压，高压水流经高压软管进入高压砂浆混合装置，与磨料充分混合，并带动磨料加速，通过Φ1.02mm的割嘴，形成高压砂浆射流，进行切割作业。
QSM-5-15-B-SH 型水切割机是一种新型、便携的前混式磨料水射流切割设备，属于冷切割范畴，应用于石油化工领域中的切割作业。水切割机通过火花实验、静电检测及温度检测，满足防爆要求。
该设备可切割厚度在0-100mm内的任何材质（玻璃钢，金刚石及特种硬质合金除外），应用于石油管道及储罐等的拆除、维修过程中的切割作业。
注：QSM-5-15-B-SH 型水切割机，属主机系统部分，为切割作业提供高压水射流，它需要辅助切割器（如管道切割器）、高低压软管协助其完成切割作业。
产品特点：
1） 体积小、重量轻，便携；
2） 结构简单紧凑，操作简单；
3） 防爆电机动力（EXd II CT4）,满足作业要求；
4） 低噪音，无环境污染；
5） 工作压力大，系统维护简便。
工作介质通过低压软管经储水罐过滤后流入高压柱塞泵，电动机为高压泵提供动力，将工作介质加压，高压水流经高压软管进入高压砂浆混合装置，与磨料充分混合，并带动磨料加速，通过Φ1.02mm的割嘴，形成高压砂浆射流，进行切割作业。
保护系统中安全阀通过超压溢流作用，实现超压保护；单向阀可以防止砂浆回流，进一步确保系统的安全性能。
项 目 | 单位 | 参数值 | ||
工作压力 | MPa | 45 | ||
喷嘴直径 | mm | 1.02 | ||
切割速度（5mm厚Q345钢板） | cm/min | 14 | ||
噪声声压级 | dB（A） | ＜90 | ||
外形尺寸（长×宽×高） | 高压动力部分 | mm | 1000×460×600 | |
| 高压砂浆混合装置 |
| 400×460×600 | |
设备重量 | 高压动力部分 | kg | 200 | |
| 高压砂浆混合装置 |
| 90 | |
电动机 | 型号 | - | YBK3-160L-4 | |
| 功率 | kW | 15 | |
| 电压 | V | (380/660)1140/660 | |
磨料罐 | 容积 | L | 25 | |
| 磨料类型 | - | 金刚砂 | |
| 磨料粒度 | # | 80 | |
