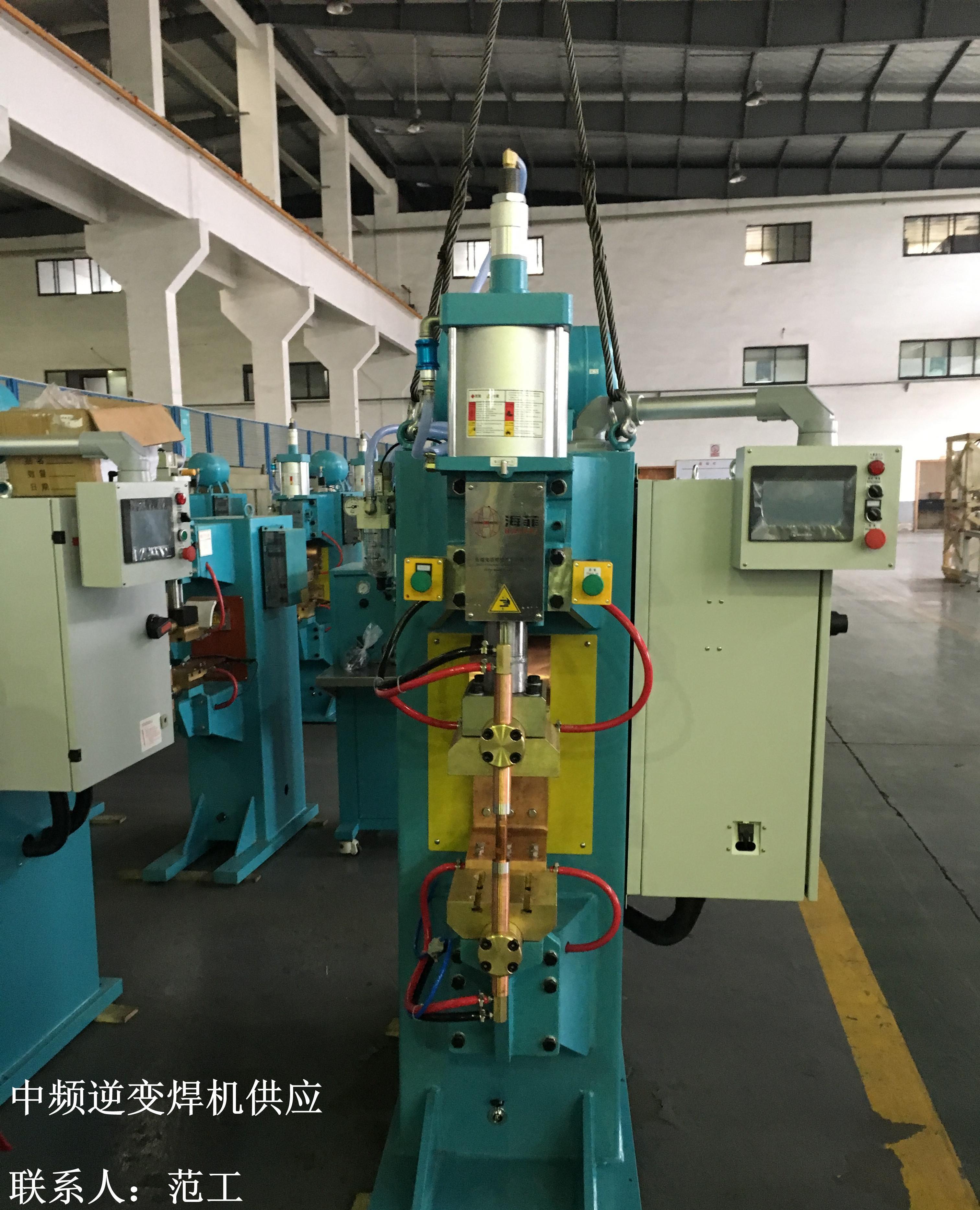

高速路指示牌焊机加强筋点焊机

海菲产品均通过国家强制CCC及欧盟CE认证


我司海菲牌设备使用中频逆变变压器，可地协同工作和完全的能效转化，保证合适的能量输出和最好的焊接质量。


  ----输出导电汇流排




1-1 海菲HFDB系列中频焊接控制系统


  ----部件描述


  采用HFDB系列中频逆变控制器，可以通过更高频率的电流调整实现焊接质量的改善，通过电流和时间的调整减少焊接飞溅。


  ----具有焊接过程模式分段设定和存储功能。


1-2 焊接压力描述


  1.气缸结构设计采取德国优质气缸制造工艺确保设备焊接加压稳定。


  2.焊接时，作用在工件上的稳定压力是焊接强度、气密性、外观等最重要的因素之一。


  3.本机构由主气缸、导向轴、气缸密封圈及缸座等连接件组成。


  4.为确保气缸的压力能够充分传递到工件上，和气缸连接的滑座采用可调线轨制造，既有非常好的加压随动性，也具备很长的使用寿命。


  5.加压机构的设备除了让气缸的力量充分地传递到工件上，还必须对焊接压力设有补偿的功能，因为气缸的微小变化也会造成压力的改变， 滑座设计上带有一组自动补偿焊接压力的装置，确保作用与工件上的焊接压力恒定。


  6.焊接压力带有独立的加压设定和显示。


  7.加压气功的上升和加压速度，设备带有节流阀调节。


  8.对气压稳定，带有储气装置和压力检测。


  9.加压滑座采用集中加油润滑设计，方便维护。


  1-3主体机架


  采用厚钢板激光一次性下料（保证装配精度）\折弯\焊接\去应力处理，设备颜色采用喷涂线作业，使整个生产环节更为绿色、环保。


  1-4加压机构


  加压机构由压力入力检测机构（采用日本SMC）、储气罐、电磁开关、气缸组成。


  1-5冷却机构


  机构含入水口、水流检测开关、上下电极内循环冷却回路。




2-1 控制系统


  1.设备触摸屏可移动调节，面板部分有具有焊接/调整，手动/自动功能切换和急停实体按钮。


  2.设备的电流、焊接时间、焊接规范选择等都可通过触摸面板操作、方便简单。


  3.试验功能键可实现除焊接动作之外的所有连续动作，用于设备开机时的功能检测。


  4.手动功能键可实现加压、焊接、复位动作的单独动作。


  5.自动功能键可实现连续动作。


  6.急停功能键可在意外情况下对设备的紧急停机。


  7.操作面板设有人机界面，焊接电流的设置可以在人机界面中完成，人机还带有故障位置显示。


注：1、可配套本公司螺母输送机使用。
    2、应用于机器人凸焊、点焊工作站（机器人抓件放置于点焊机电极之前进行点凸焊接作业，与机器人通讯协同作业）、一般应用于汽车制造中常规的点焊板材，凸焊螺母（四角焊接螺母、六角焊接螺母、法兰螺母焊接）、螺栓、等焊（溶）接
    3、可独立人工操作。
