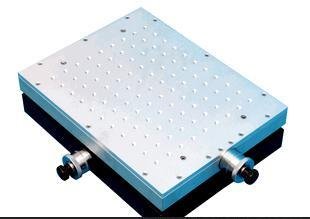

激光打标平面工作台 旋转工作台

台面尺寸：300mm×650mm 高度：900mm  最低高度：630mm

X行程：  80mm         Y行程：  70mm   Z行程：  250mm

微调精度：0.02mm

材质：铸铝

 可加工定做

二维
二维工作台、二维数控工作台、二维精密工作台

    二维工作台标准型产品有SZH、SZHT、SZHK三个系列，分别是由两台型号一致、工作行程相同或不同的SKH、SKHT、SKHK型单坐标工作台叠加组合而成。二维工作台组成原则是上层工作台行程一定要≤下层工作台行程。

自行研制的数控教学故障模拟实验台，主要用于数控技术学校对学员进行数控机床的元器件认识、数控机床各种电器类型故障的模拟，以及排除的方法，实验台配有同数控机床上完全一致的元器件和数控系统，如：数控系统、X/Z移动构架、电动刀架、伺服（步进）驱动器、伺服（步进）电机、变频器、主轴/冷却电机、继电器、接触器、限位开关、主轴螺纹编码器等部件。

数控教学故障模拟实验台共分为两个部分。

1、运动执行部分：其主要的功能是让学员能在数控系统编程后，能让此部分的驱动器和电机带动移动平台在图形输出介质上输出图形。学员在其过程中能够清楚的看到：（1）数控系统的显示变化（2）驱动器上的显示变化（3）电机的执行情况（4）机械的传动情况（5）图形的输出情况。

2、：其主要的功能是让学员能在数控系统的操作中，能让此部分的各种部件发生的变化，并输入/输出到指定的部件上。学员在其过程中能够认识到：（1）主轴的运转（2）主轴的变速（3）电动刀架的换刀（4）主轴螺纹编码器的传动（5）限位的执行（6）继电器的动作（7）接触器的动作（8）手脉的转动系统的变化等。在其部分中加有故障模拟用的各种开关，能让教员准确的制造各种部件的故障和教员设立各种部件的故障让学员予以排除。

实验台为学校提供各种故障模拟的同时也提供老师的维修培训，解除学校寻找数控维修老师难的问题，并且减少学校在实体数控机床教学时的耗材，变成了用纸张输出。

主轴分为执行和测量部分：（1）主轴一般采用三相异步电机，此部分可以让学员认识电机元件，搭配变频器使其电机正、反转动和加、减速度，还有一些不常用的低频共振的原理。（2）测量部分主要由主轴脉冲编码器来执行，编码器所采集回来的信号传回给数控系统，此部分可以让学员认识主轴脉冲编码器的原理和接线的初步知识，同样也能设定编码器的各种故障如：乱扣、螺距不对等
