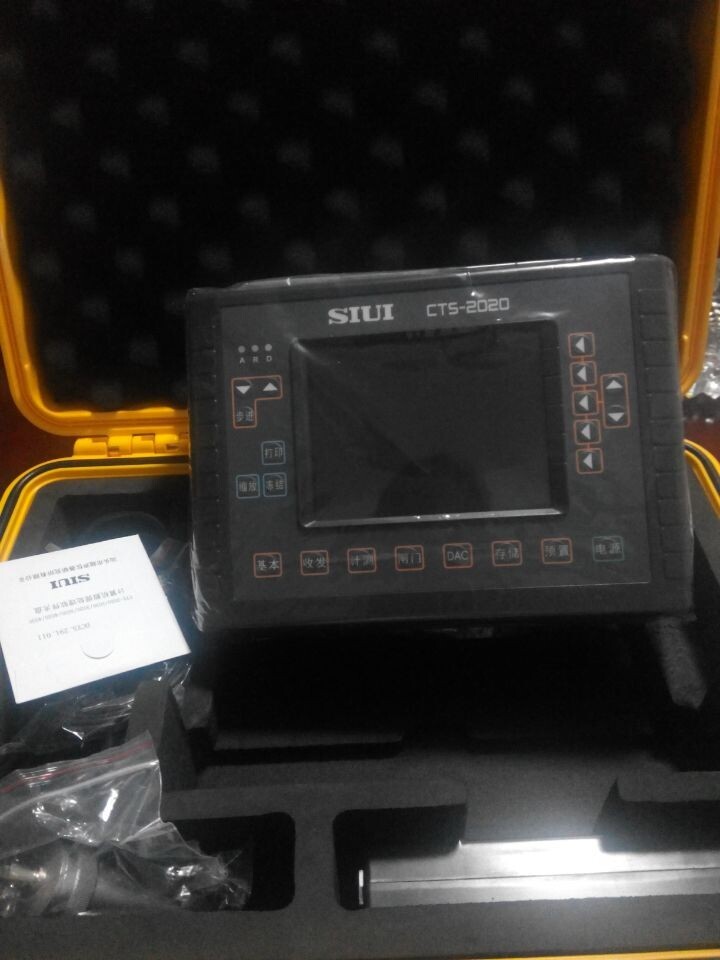

CTS-2020数字超声波探伤仪|启航检测科技（上海）有限公司提供

启航检测提供CTS-2020维修、CTS-2020计量证书、CTS-2020报价、CTS-2020校准证书、CTS-2020上门演示、CTS-2020应用领域、CTS-2020培训、CTS-2020说明书等等

项 目

单 位

技 术 数 据

衰减器误差

dB

每12±1

垂直线性误差

%

≤3

动态范围

≥30

探伤灵敏度余量

≥62

远区分辨力

≥26

水平线性误差

≤0.5

电噪声电平

≤20（1 ~ 4MHz）

工作频率范围

MHz

0.5 ~ 10，分1 ~ 4 / 0.5 ~ 10两档可选

脉冲重复频率

分10档可调（20 ~ 500Hz可调，探测范围≤1500mm时，约20Hz ~ 500Hz；探测范围＞1500mm时，约20Hz ~ 200Hz）

薄板分辨力

mm

≤3（5C10N 探头）

探测范围

0 ~ 6000 (钢纵波)，连续可调，显示范围>5 mm

脉冲移位

-10 ~ 1000 (钢纵波)

探头零点

μs

0 ~ 200

材料声速

m/s

1000 ~ 9999

阻尼

低 / 高

抑制

0 ~ 80

检波方式

负向检波 / 正向检波 / 双向检波 / 滤波 / RF

增益调节

0 ~ 110；分 0.5 / 2 / 6 / 12步进调节

USB接口

1个USB接口，可实现仪器内部存储数据、数据波形向U盘的转存，打印探伤报告

打印机

可配用HP-1020、HP-1120、Canon-S100SP打印机

DAC曲线

能记录10个回波参考点并逐段显示；可改变DAC 3线间dB距离；可以插入回波参考点或对选定的回波参考点进行修正

存储

500组数据集，包括仪器设置、探伤状态和回波图形等

监视闸门

2个独立的测量闸门，B闸门可设定为界面波跟踪闸门模式

报警信号

声光报警（内接蜂鸣器和面板LED发光二极管）

测量点选择

闸门内波的峰值或第1回波的前沿

回波评价

声程、水平距离、垂直距离、幅值、dB差值显示

A型回波冻结

冻结探伤画面

缩放

选择正常和放大两种显示模式

峰值记忆

可选择回波峰值记忆显示，背景峰值波形以不同颜色表示

显示屏

高亮度5.7"彩色TFT液晶显示屏 320×240像素

工作时间

h

≥6 （与背景光亮度有关）

工作电压

V

6 ~ 9 DC (外部电源)；6.0 ~ 8.4 (电池)

工作温度

℃

-10 ~ 40

重量

Kg

约1.68（不含电池）

尺寸

260 × 78 × 180 (长×宽×高)

EMT220AN：标准型，一体式，可测量加速度Hi、加速度Lo、速度、位移量
EMT220AL：低频型，一体式，测振功能同上，Lo频率范围为5Hz—1kHz
EMT220ANC：测振测温型，测振功能、性能同EMT220AN，带测温探头
EMT220ALC：测振测温型，测振功能、性能同EMT220AL，带测温探头
EMT220BN：标准型，分体式，可测量加速度Hi、加速度Lo、速度、位移量
EMT220BL：低频型，分体式，测振功能同上，Lo频率范围为5Hz—1kHz
EMT220BNC：测振测温型，测振功能、性能同EMT220BN，带测温探头
EMT220BLC：测振测温型，测振功能、性能同EMT220BL，带测温探头
