ZSX220(127)D(B)矿用钢丝绳芯输送带X射线探伤装置

ZSX220(127)D(B)矿用钢丝绳芯输送带X射线探伤装置

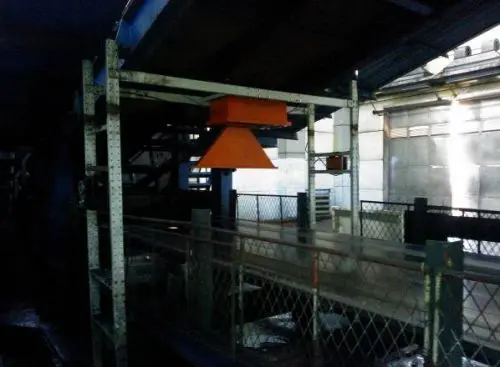

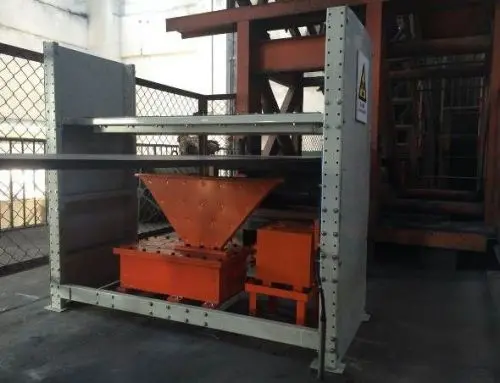

（山西晋煤集团现场照片）

远程在线检测输送带钢丝绳芯图像，实时存储和显示钢丝绳芯图像，对钢丝绳芯图像进行处理与分析，发现钢丝绳芯断裂、划伤、锈蚀、接头伸长或接头搭接不规范和钢丝绳芯与橡胶分离（脱胶）等故障，及时报警，给出性能分析结果。

技术先进、安全可靠、安装使用方便、实时检测、准确性高、显示直观。

避免重大断带安全事故的发生，设备的损坏，停产和人员伤亡，减少运输物料的损耗和经济损失，提高生产效率，具有显著的社会和经济效益。

可广泛应用于煤炭、矿山、港口、电力、冶金、化工等领域使用钢丝绳芯输送带的场合，特别适用于煤矿生产中输送带的安全检测，已在山西、内蒙古、安徽、陕西、贵州、辽宁、山东、河北、宁夏、河南、黑龙江和新疆等地推广应用，成功解决了带式输送机运输的断带问题，受到了用户的好评。

装置组成及工作过程

该装置是由X光射线源、高速X光探测器、计算机及软件和供电电源等组成，其组成原理框图如图所示。高速X光探测器由光电转换模块、信号采集模块、信号处理传输模块和电源模块组成。

装置组成原理框图

该装置工作过程是X光射线源发射的X光穿过运行着的钢丝绳芯输送带照射到高速X光探测器的光电转换模块上，光电转换模块将输送带钢丝绳芯图像的光信号转换为电信号；该电信号通过高速X光探测器的信号采集模块转换为数字信号，送给信号处理传输模块；信号处理传输模块对该数字信号进行处理后，通过以太网传输到计算机（PC机）；计算机接收到信号处理传输模块的信号后，通过软件实时显示、存储输送带钢丝绳芯图像，运用图像处理、识别算法对输送带钢丝绳芯的断裂、划伤、锈蚀、接头伸长或接头搭接不规范等故障进行提取、分析和判断，及时报警，给出强度性能分析结果。

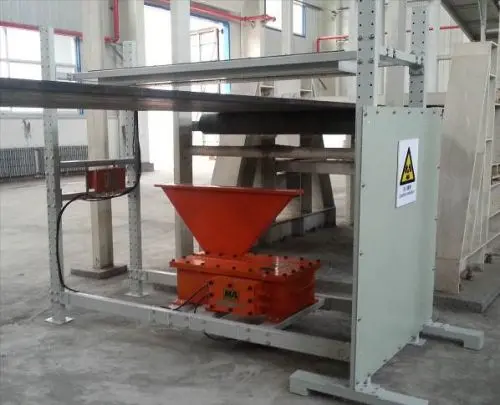

矿用钢丝绳芯输送带X射线探伤装置样机

(1) ZSX220(127)D-F型矿用隔爆型钢绳芯输送带无损监测装置发射箱

(2) ZSX220（127）D-S(B)型矿用本安型X射线接收箱

(3) KXJ220(127)(B)型矿用隔爆兼本质安全型控制箱

(4) KDW220/12矿用隔爆兼本安型直流稳压电源

(5) 连接电缆

(6) 支架

(7) 防护铅板

设备参数
