ZNTS-220磁轭探伤仪

ZNTS-220磁轭探伤仪



概述

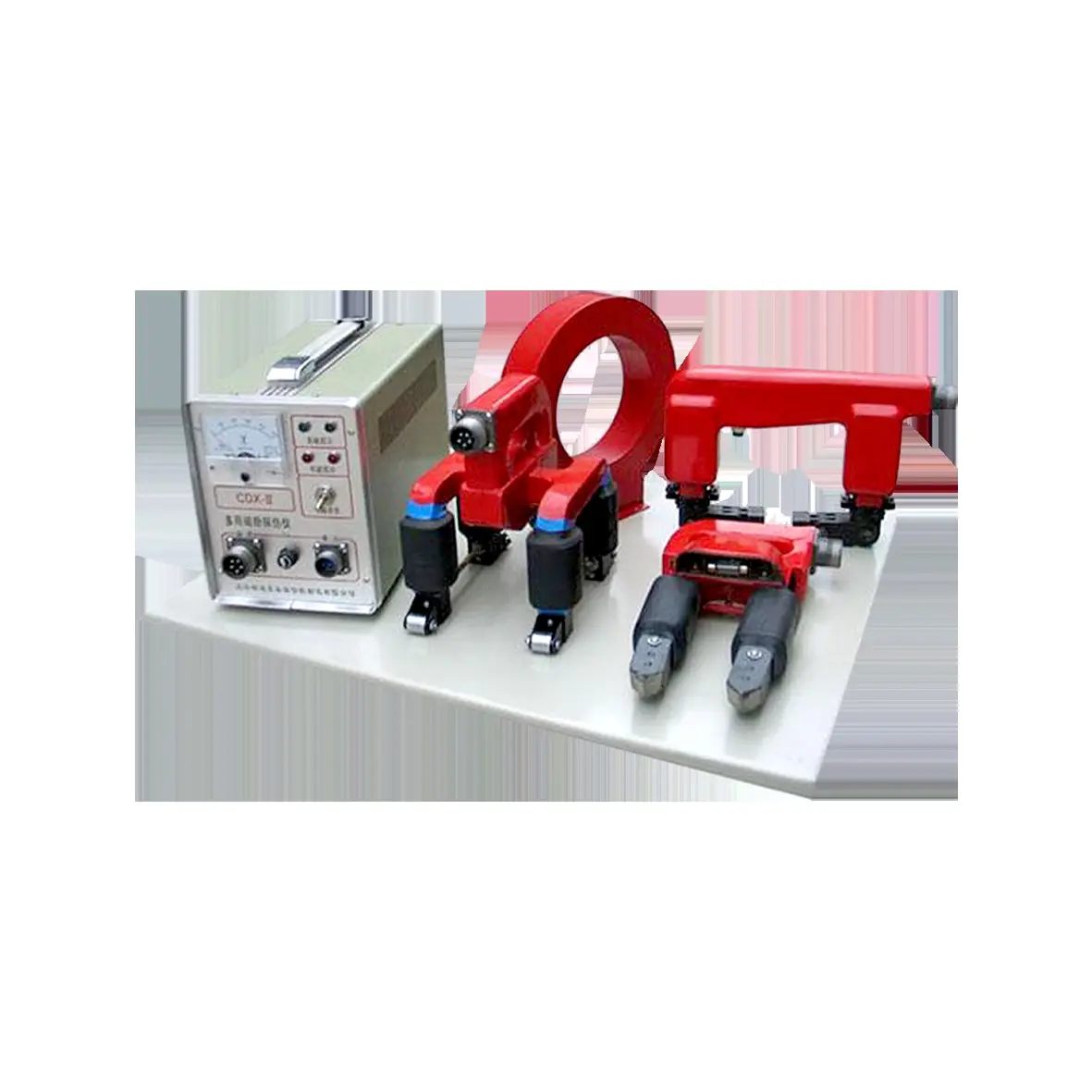

ZNTS-220 型电磁轭、马蹄式、磁环探伤仪，是利用磁轭对铁磁性被探伤工件进行交直流磁化的磁 粉探伤仪，它能对各种零件进行磁化探伤，包括对大型零部件进行局部磁化探伤，能用作外加法磁力 探伤和剩磁法磁力探伤。



仪器利用可控硅组成无触点开关，噪音小，寿命长。仪器体积小，重量轻，提升力大，活关节可调，特别适用于平焊缝、角焊缝、压力容器、管道及形状复杂零部件的探伤。仪器输出为低电压，对不允许高电压进入设备内探伤的场合更为适合。

A 型探头：马蹄磁轭角焊缝探头，活动关节斜面磁头，配有工作灯；对异形面、形状复杂工件探伤尤其适用。极距：20-162 可连续可调磁场强度: ≥2400GS 重量:1.1 ㎏；提升力：AC≥5， DC≥18。配备一台电磁轭角焊缝探伤仪，探头采用活关节可自由调节使用范围广。

E 型探头：交叉磁轭探头或旋转磁场探头，可一次全方位复合磁化探伤，行走滚轮和工作灯可提高探伤速度。极距：111mm，磁场强度: ≥2400GS；重量:2.1 ㎏. 环形探头： 内径:151㎜,中心磁场≥181Oe.重量:3.1 ㎏提升力：AC≥8。配备一台旋转磁场探伤仪，两只交叉的磁轭采用交流电移相技术，使之产生随时间变化的合成旋转磁场，对工件一次全方位复合磁化。 探头速度快、检测质量高。

D 型探头：电磁轭探头，多种活动关节，磁化强度大。极距：62-222mm，磁场强度: ≥2400GS；重量：1.5 ㎏.提升力：AC≥6，DC≥20。配备一台电磁轭角焊缝探伤仪，探头具有导磁高、磁化强度大等特点。

O 型探头：也称环形探头，内径：150，中心磁场≥180Oe。配备一台环形探伤仪，它是采用 线圈通电时产生强磁场的原理设计的，适用于轴棒类、管道类、螺栓类等复杂工件的分段探 伤或退磁。

技术指标

1、输入电压：AC 220V ± 10%V

2、输出电压：AC 36V

3、输出电流：＞10A

4、提升力：大于 5 ㎏

5、暂载率：50%

6、探伤速度： 米/分；

7、探头温升：

8、工作节拍：建议在长时间连续工作时：充磁时间 秒，间隙时间秒；

9、电磁轭磁极间距：0—250mm

马蹄式磁极间距：0-160mm
