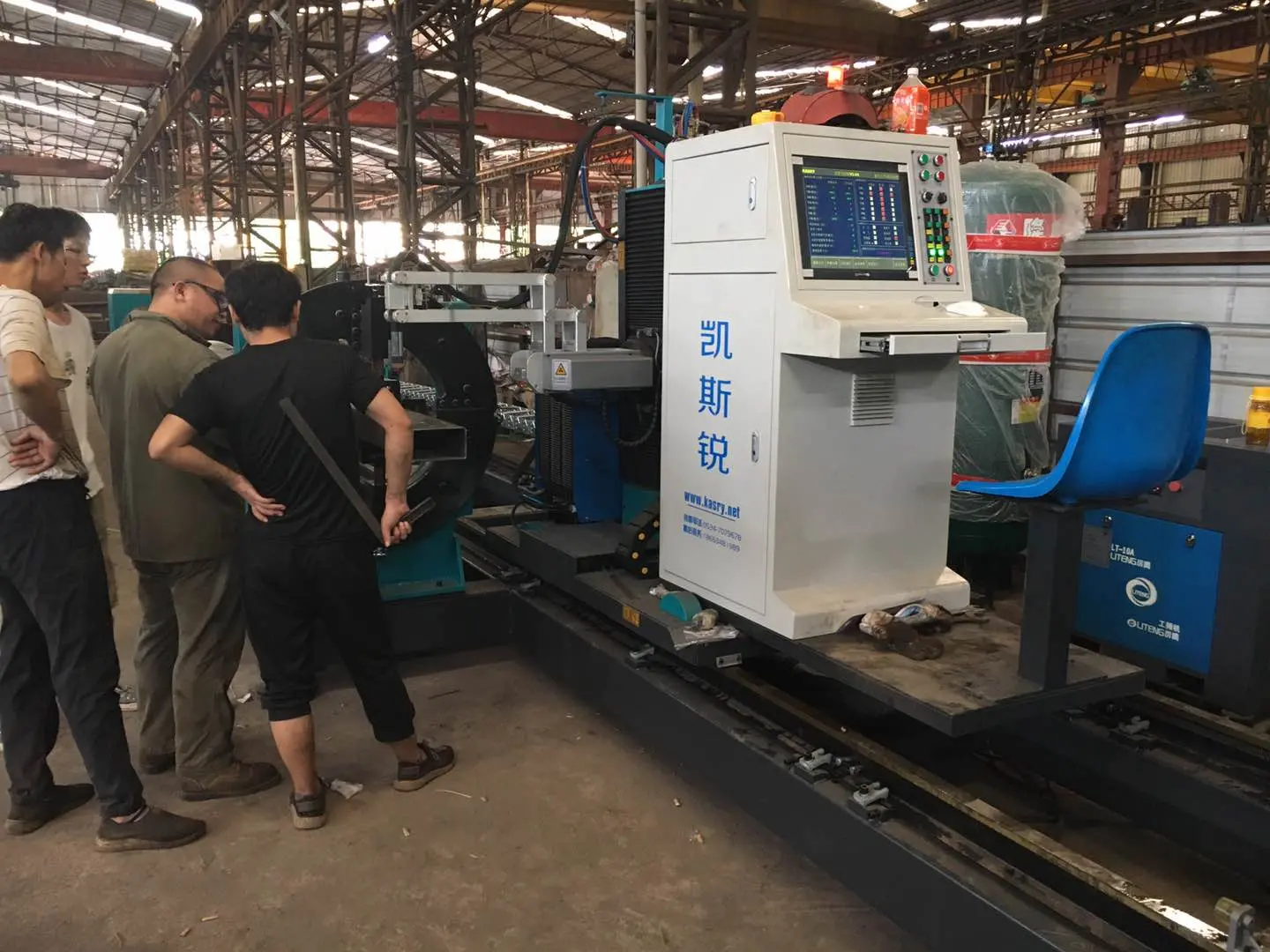

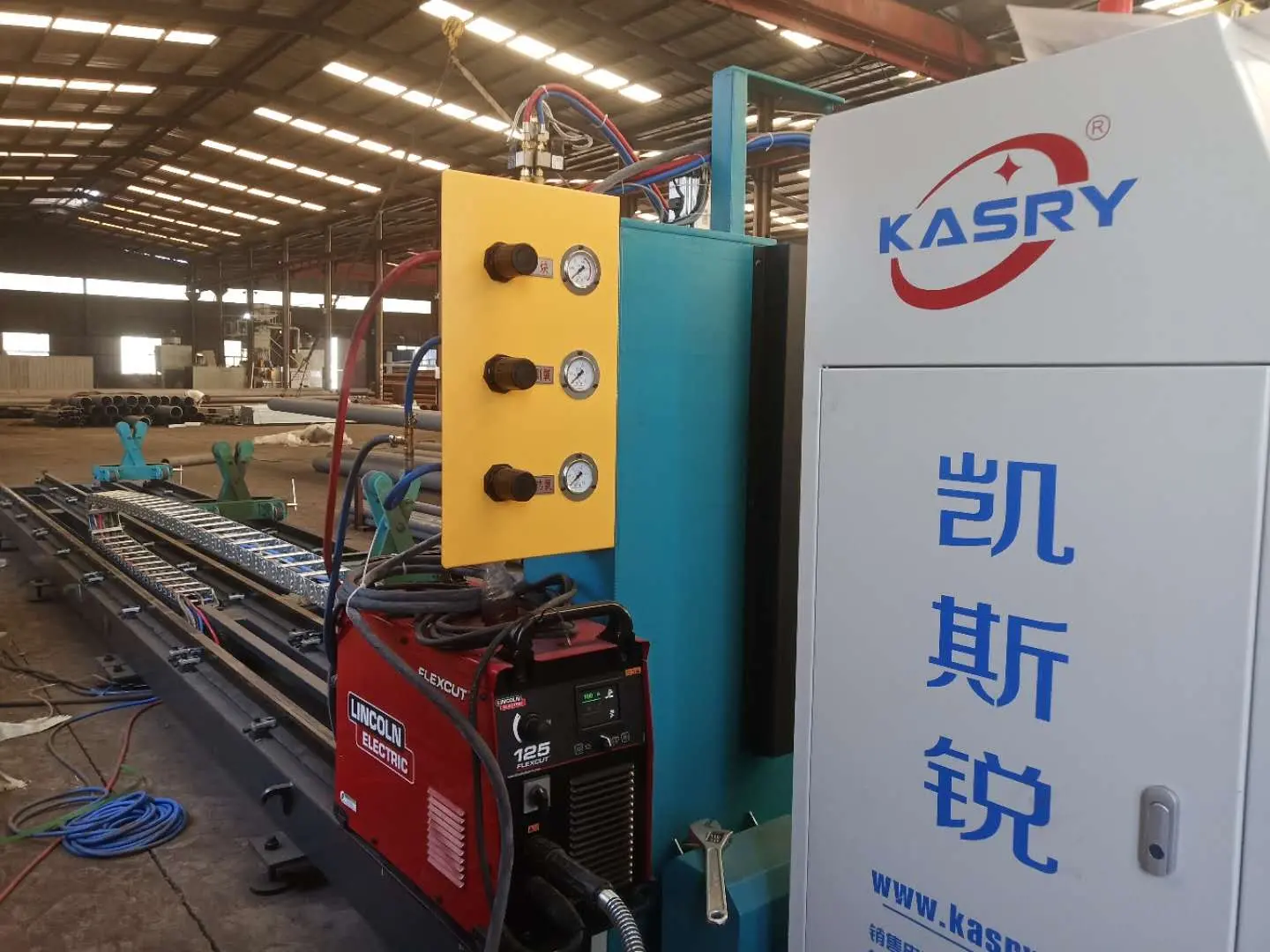

    我们先来了解一下等离子数控相贯线切割机由机械部分-电气部分-数控系统主机-伺服电机-控制软件-等离子电源这几部分组成的，下面小编给大家介绍下凯斯锐等离子数控相贯线切割机机械部分的详细介绍：

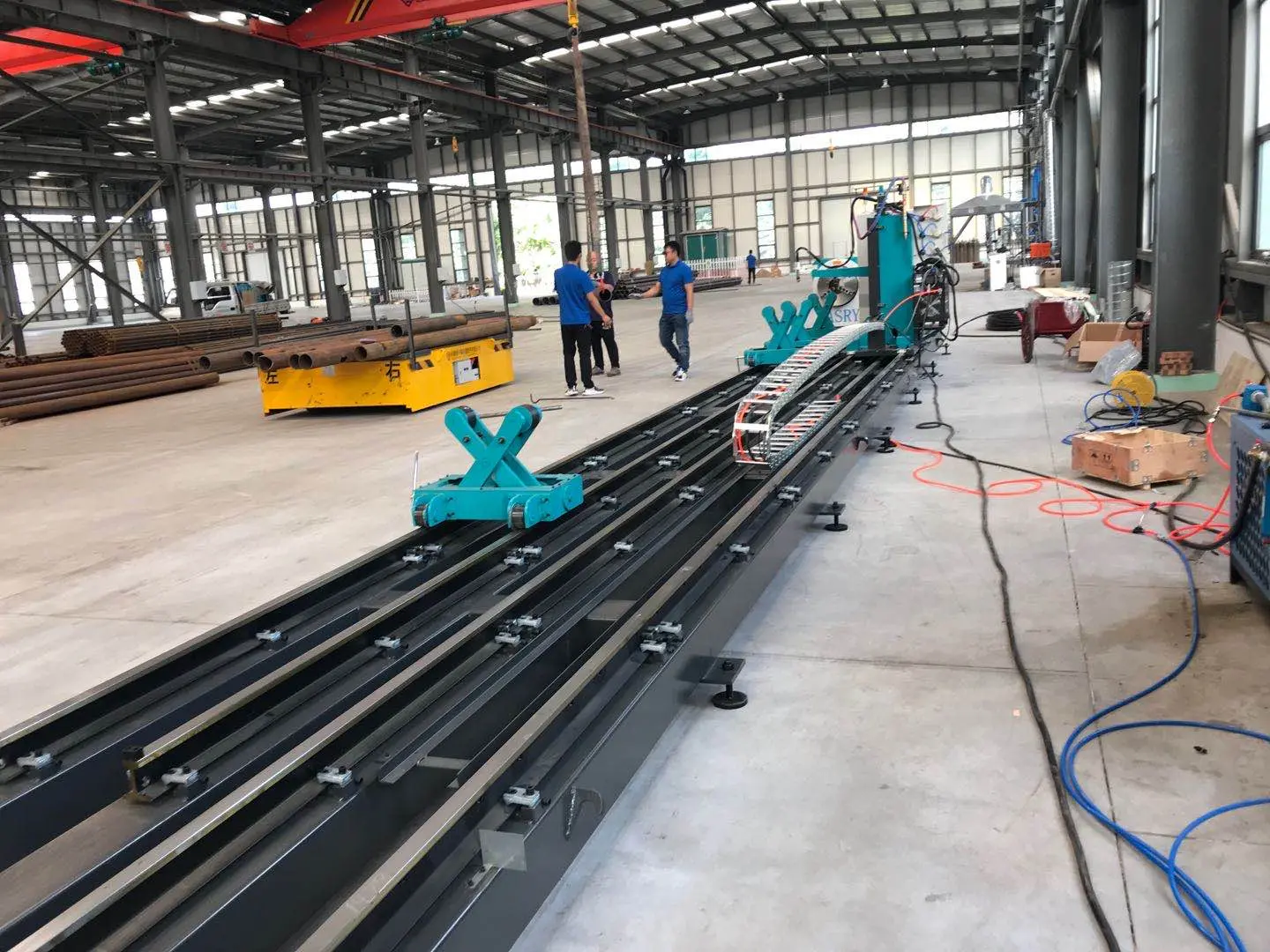

    数控相贯线切割机底盘主结构采用方管框架焊接，提供整套设备的主体部分设计结构简单制作工艺性能好等优点，主要考虑对于工程项目需要户外现场作业，设备 搬运吊装及移机水平调整，提供简单便捷操作灵活性好等特点，采用大截面 200mm×200mm 方管结构框架重，承重载荷能力强等机械优势。

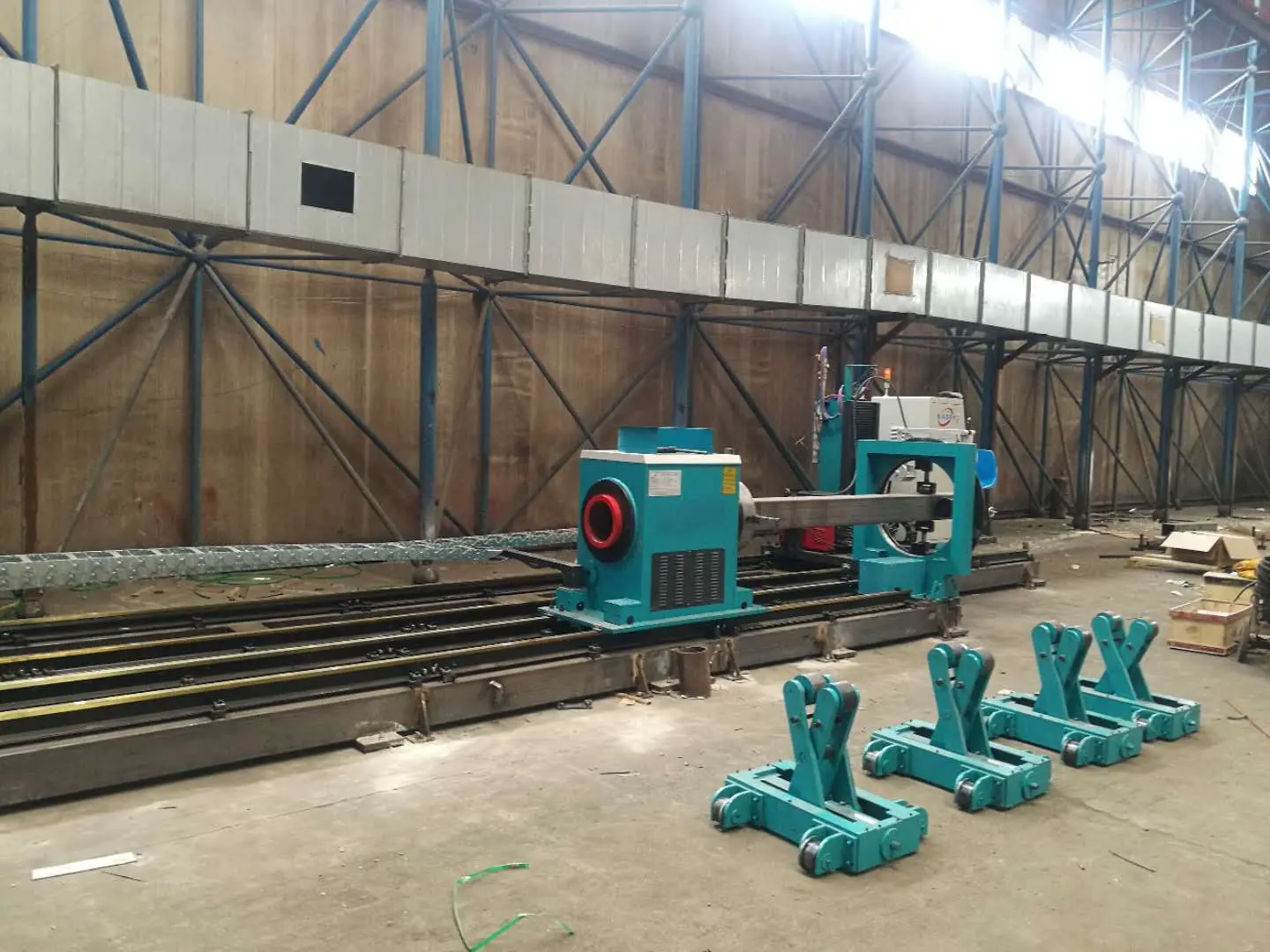

    相贯线切割机的主轴箱和立柱介绍

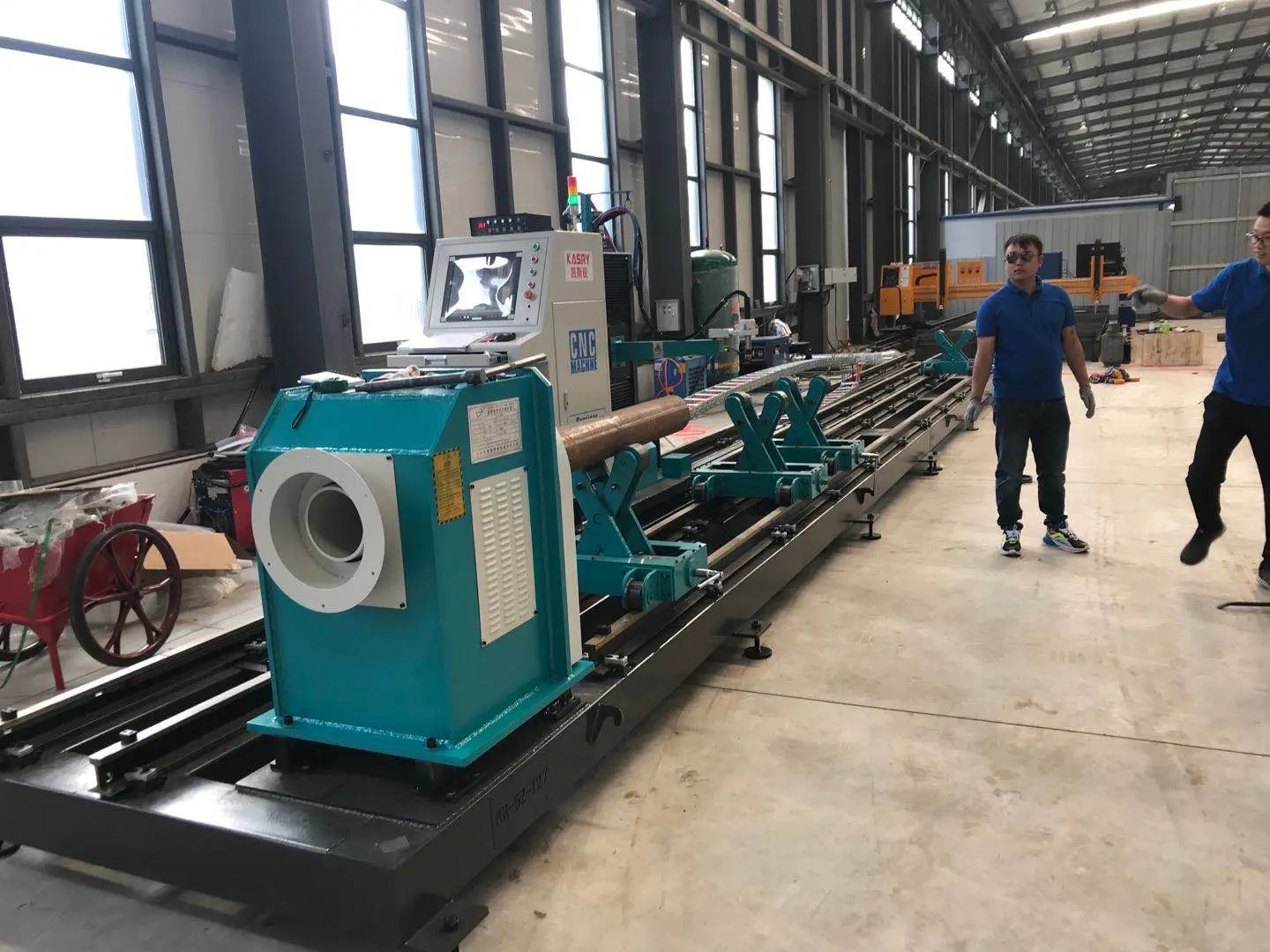

    主轴箱采用钢板拼焊箱体式结构设计，结构紧凑提高整体刚性和强度，每个部件安装面经过数控 加工中心一次加工完成，保证旋转运行精度及机床垂直度。

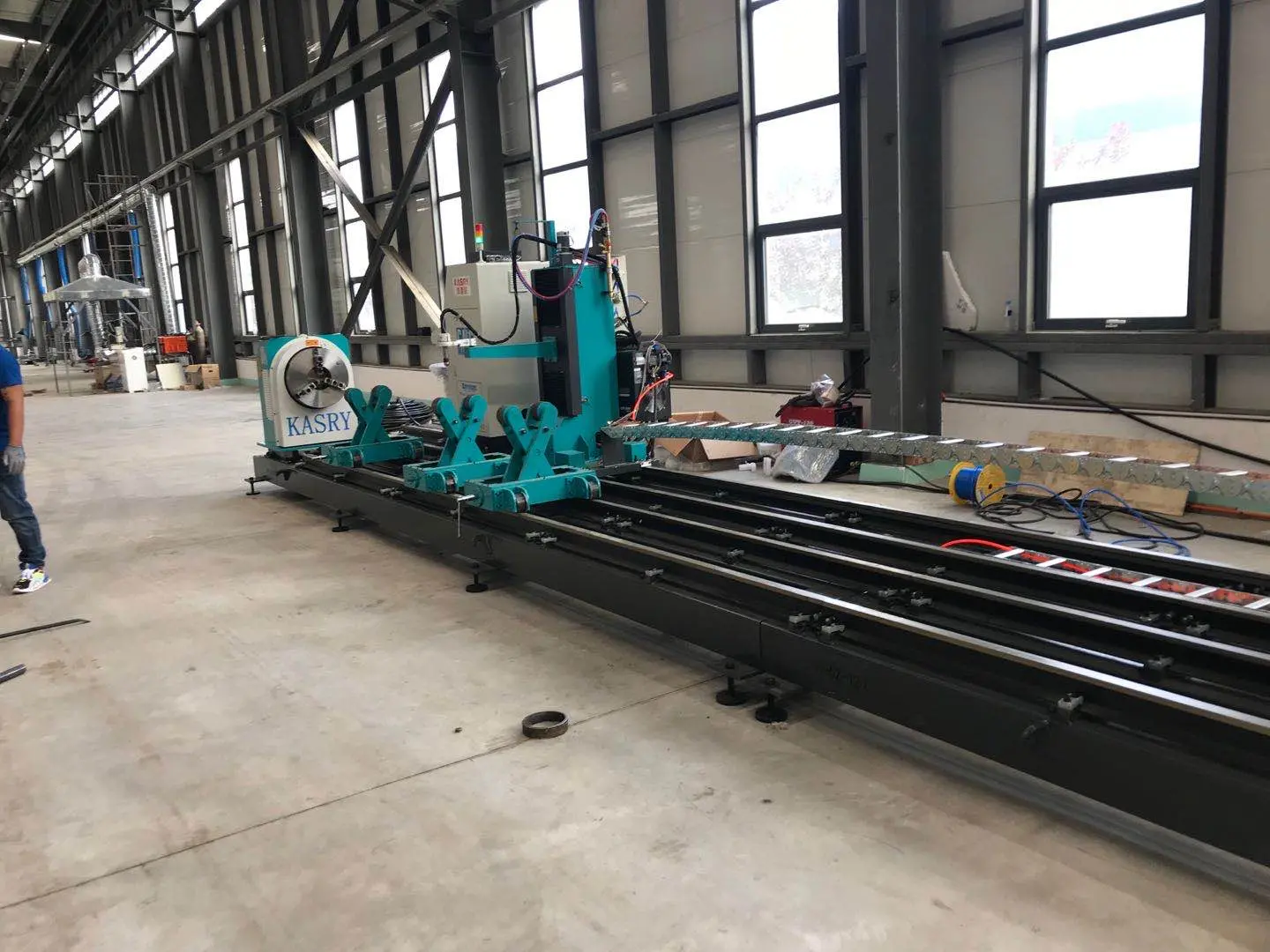

    立柱主要由板材拼焊主体、TBI 直线导轨、丝杆及四边形连杆坡口装置组成，其中板材拼焊主体结构由数控加工中心精密加工，保证割炬升降稳定性及定位精度。

    等离子相贯线切割机直线导轨介绍以及优势：

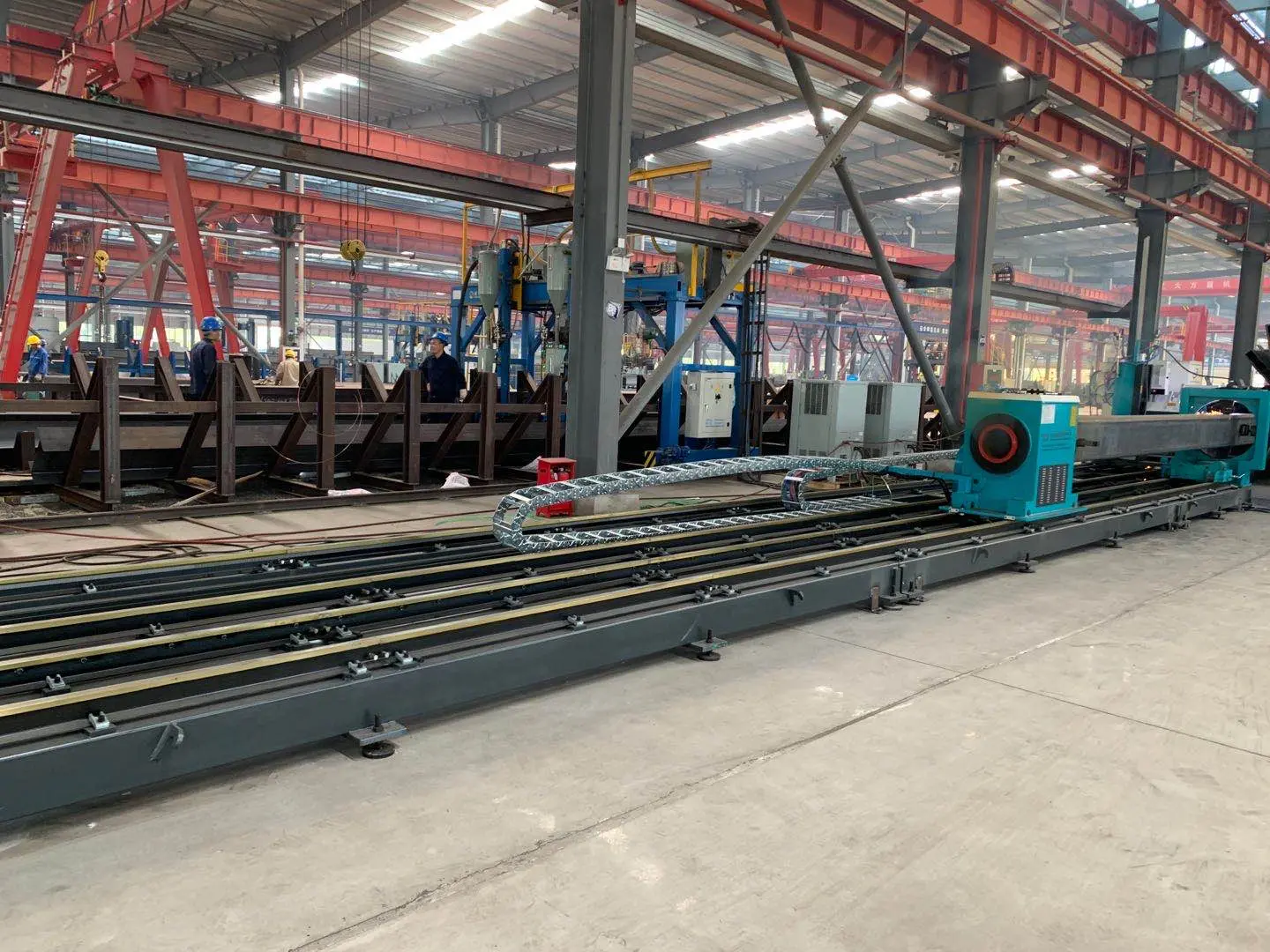

    采用 24KG 级 55Q 地轨制作经过数控磨床精密加工顶面和两个侧面，保证移动割炬小车水 平度和平行度，提高整机平稳性和切割轴向精度，设备运动导向重要部位采用 TBI 直线导轨的滑块是法兰型，承载负荷更高，拆装更方便简 易。高速进给及低速进给轻松自如稳定性好，能承受各个方向的力和力矩。

等离子数控相贯线切割机采用直线导轨的优势：

1、实现安装精度：此类型是自动调心型，容易吸收

2 轴之间平行度和水平的精度误差， 从而实现高精度，平稳的直线运动。

3、出色的平面行走精度：TBI 滑轨采用径向方向负荷能力较强的钢球接触结构，因此承 受径向载荷作用时径向方向上的变位量较少，可以获得稳定的行走精度。

4、小型化、重负荷：因为断面高度低的小型化设计的类型具有在径向方向上承重能力强 的钢球接触构造，所以适合于水平和垂直运动导向部。提高设备行走精度及负荷承载能力和 刚性，适合往复运动机械结构设计。
