今天先跟大家分享大型机床架床身的焊接案例1，根据客户提供的产品图的设计方案。整套焊接工装的基础平台通过3件4000mm*2000mm工作台和不同尺寸U型方箱组合成Zui大尺寸为4000mm*16000mm的工作平台，平台和平台的连接以及U型方箱和平台的连接均采用连接螺栓进行连接。单个工作台平面度0.10/1000mm，四个工作台平面度≤1mm，平台保证左右、上下对齐，在组装平台16000mm内平面度≤2mm。平台支撑采用下方带可调脚的框架式支架，平台均布荷载不小于7吨，调整脚调整范围为35mm，工作台高度调节范围650～680mm。

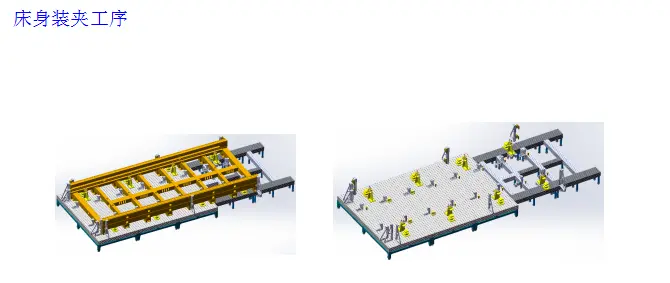

对于床身，其整体的定位基准如图所示，都在同一侧进行定位，不能避免的地方则利用活动式的定位装置进行定位支撑。可以将全部工装直接按照相应的位置摆放好，后续依次将工件摆放上去。

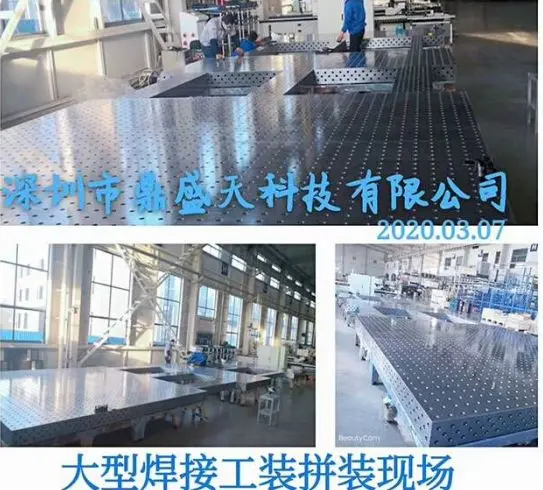

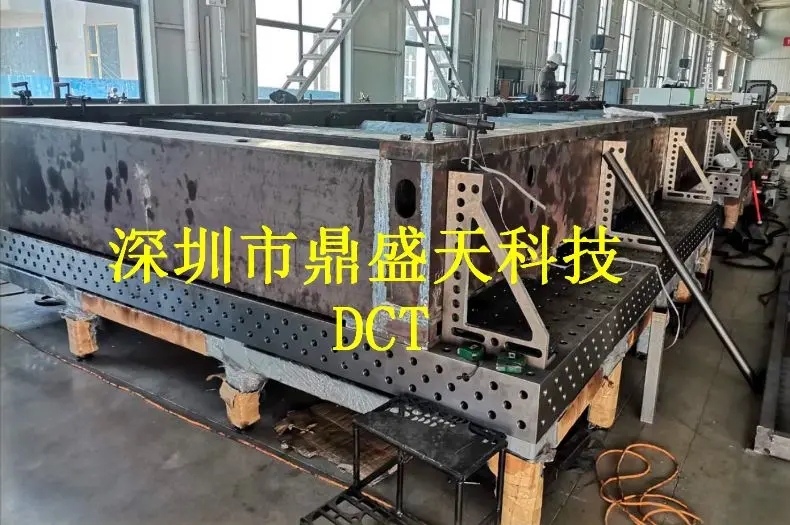

组装后现场实物图1

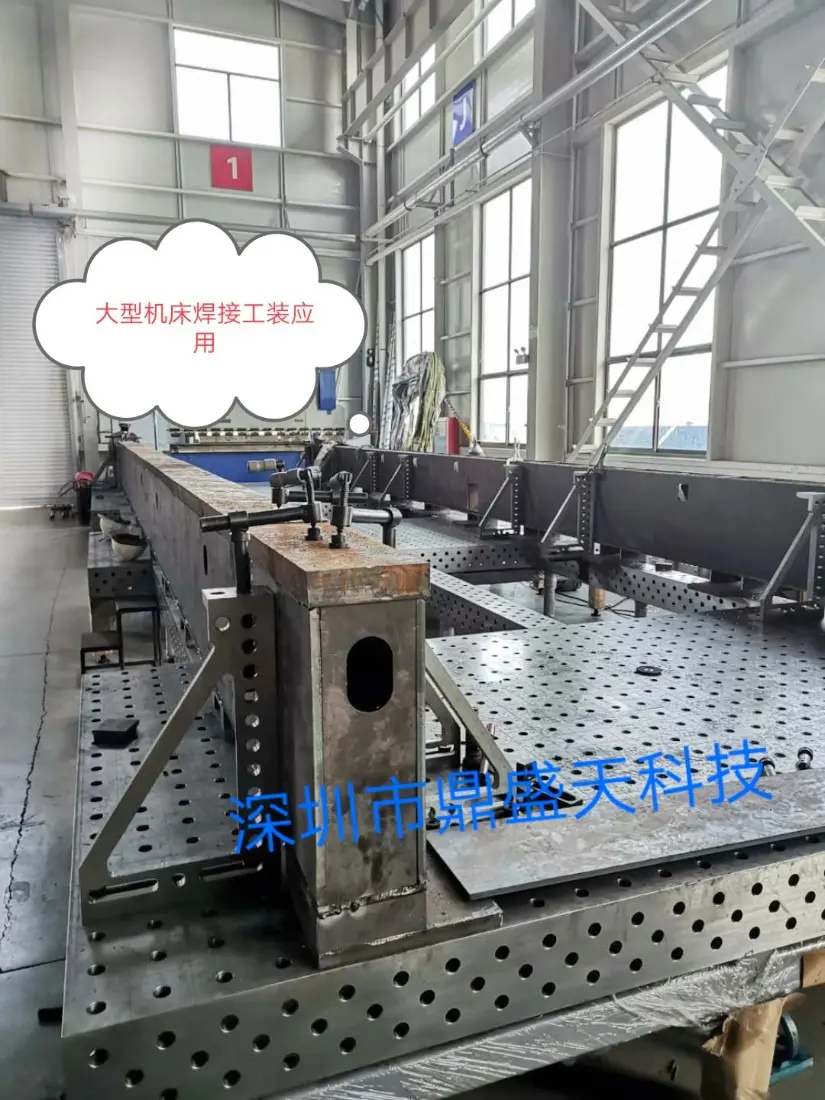

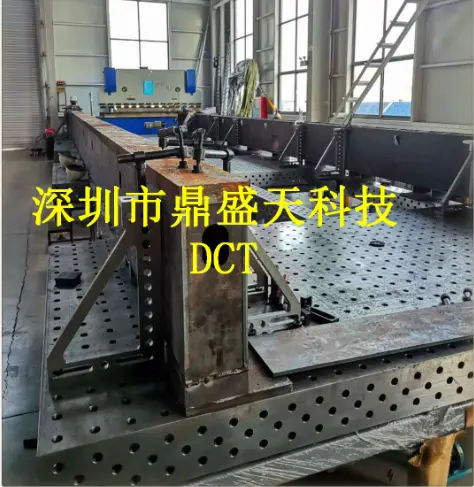

组装后现场实物图2.
