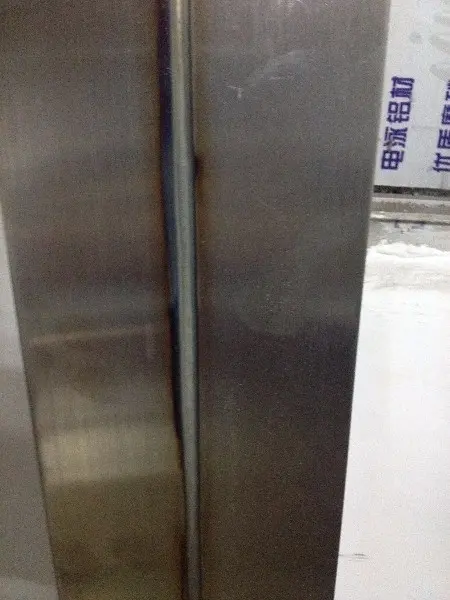

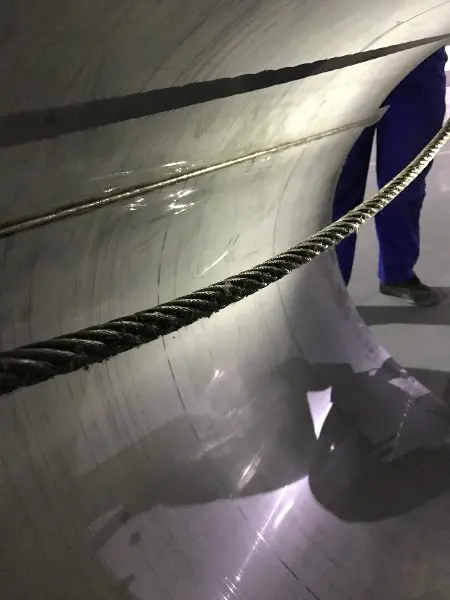

筒体直缝焊接

产品描述：
直缝、纵缝系列工装主要用于中薄壁筒体的内、外纵缝焊接，可配备PAW、TIG、MIG/MAG的焊接工装。适用于碳钢、不锈 钢、铝及其合金、钛及其合金等材料焊接，可用于诸如食品机械、染整设备、电力开关母线筒体、医疗机械、特材化工容器、电力管道、空调机组壳体等产品的焊 接，焊接过程可靠、高效，整个焊接过程数字化控制。
DZF系列直缝焊接工装是专业用于板材对焊的自动化设备，该机具有自动化程度高、焊缝质量优良效率高等优点。
基本构成：
本机由机座、悬臂梁、支承轴、琴键板、对中机构、挂锁、焊枪行走机构、焊枪夹持及焊枪调节机构、电气控制系统组成，系悬臂式结构。
功能特点：
琴键配合高强度气囊在焊缝整长度上提供均衡的琴键压力；
琴键上镶有高硬度和高导热性的合金铜，提供良好的散热效果；
琴键相对距离可根据焊材料及其厚度进行调整；
芯轴上有焊缝背面成型衬垫，以加快焊缝的冷却；
芯轴上衬垫的成型槽根据被焊材料及其厚度进行设计，以达到的背面成形效果；
采用三菱PLC控制，可实现多种动作流程；
采用伺服（步进）电机，焊接速度稳定，调整范围宽；
焊枪自动升降；
焊枪上下、左右十字微调，调整焊枪与工件距离；
焊枪可绕固定杆旋转，方便更换、调整配件；
