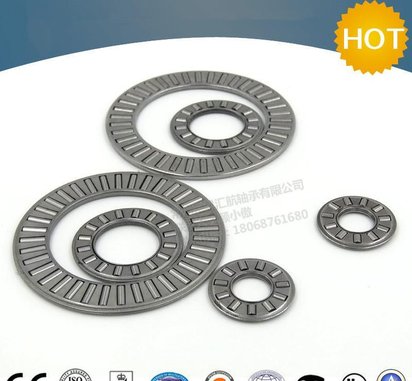

剪板机 折弯机等设备专用滚针轴承 AXW10 /AXW12/AXW15

A）产品描述：

推力滚针轴承AXK AXW AX TC NTB系列

推力圆柱滚子轴承811,812.893,874,894系列

AXW10/AXW12/AXW15​推力滚针轴承或推力圆柱滚子轴承是在一套滚道圈（WS型及GS型）之间，配置带保持架的滚子（AXK型或K型），是在一套滚道垫圈间配置带保持架的滚针，保持架可靠地引导并夹持大量滚动体，同一组件中的滚动体仅有及其微小的差异，仅能支承一个方向的轴向负荷轴承。使用带保持架滚子套时，因直接用轴或轴承箱作滚道面，故可使设计紧凑。此时，滚道面须有HRC58-64的硬度和0.4a以上的光洁度。对于滚针轴承，用薄壁钢圈（AS型）作套圈，因之，即使在轴或轴承箱不能进行热处理和精磨的情况下，也能进行紧凑的设计。推力滚针轴承和推力圆柱滚子轴承的标准保持架为冲压钢板保持架。对于带保持架滚子套，务须采用能够以内径或外径进行引导的结构。

AXW10/AXW12/AXW15的主要用途:电梯配件塑料机械,办公器械,医疗器械.步进电机,减速变速装置,压力转子,健身和运动器材.

B）工程结构图：

C）材质：

推力垫圈：AS LS GS WS ZS TRA TRB TRC TRD

AS厚度为1MM,淬硬抛光处理，座圈GS外表面和轴圈WS内表面是经过磨削制成，LS为车制内外表面。

AXW10/AXW12/AXW15​推力滚针和保持架组件AXK是推力滚针轴承的主要元件。

AXW10/AXW12/AXW15推力平面滚针轴承的滚针由辐射状排列的袋囊保持和引导。保持架剖面具有特定形状，是用淬硬钢带成型。小尺寸保持架采用工业塑料制造。高精度滚针直径分组公差为0.002mm,确保载荷分布均匀。推力滚针和保持架组件采用轴引导。这样，即使在高速下引导表面也可得到相对较低的圆周速度。若相邻件表面设计为滚道面以省掉垫圈则可获得特别节省空间的支承。如这种方案不能实施，在有足够支承的条件下，采用薄壁钢制AS系列垫圈也能使设计紧凑。

推力圆柱滚子轴承811、812、893、874、894此轴承是由一个推力圆柱滚子和保持架组件、一个轴承座定位圈GS和一个轴定位WS组成。893、874和894系列推力圆柱滚子轴承可用于更高的载荷。推力圆柱滚子轴承的保持架可由优质钢板冲压而成，也可由工业塑料、轻金属和黄铜等制作，用户根据使用环境提出要求。

      常州宗昇汇航轴承有限公司坐落在山清水秀的江南龙城—江苏常州，我厂有近二十年滚针轴承生产经验，公司拥有员工总数120人，厂房生产面积9600㎡，进口自日本和德国的各类生产设备达50余台，日本WAIDA高剛性半导体晶元平面磨床；德国schuler 100T冲床，并有美国VIB05进口轴承检测仪器；检测标准超出国标，部分型号可替代进口水平。主要生产各类滚针轴承，包括单向滚针轴承（HF，HFL，FC，FCB，RC，RCB）、冲压外圈滚针轴承（HK，BK，SCE，BCE）、实体套圈滚针轴承（NA，RNA，NKI,NK,NAV,RNAV）、滚轮轴承(STO,NAST,NUTR,NUKR,NATR)、平面轴承(AXK+2AS)、向心滚针与保持架组件滚针轴承(K,KK,KZK,KT,KBK)，英制滚针轴承等等；同时可根据客户的需要定做各种非标滚针轴承。

       本厂滚针轴承产品可广泛应用于轻工、工程机械、冶金矿山、纺织、印刷、包装机械、汽车等领域。各式滚针轴承年生产能力达到1000万套，产品畅销欧美、东南亚、中东等国家和地区，深受用户青睐。我厂注重产品品质，保证产品质量，交货期短，能够满足不同客户的需求，真诚期待有意向的贵方与我们进行友好洽谈和长期合作！
