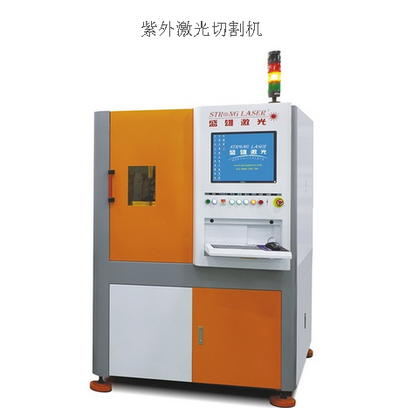

江苏出售IC紫外激光切割机
产品详情 品牌：盛雄激光 型号：SLCu-5030i 结构类型：龙门式 电源类型：交流电源 激光发生器：紫外纳秒激光器 振荡方式：脉冲 控制方式：自动 作用对象：指纹识别芯片、FPC、PCB 切割板材宽度：350mm 切割板材长度：500mm 工作台载重：1.5kg 最大切割板厚：1mm 最小切缝宽度：0.01mm 激
100.00
库存 999
产品详情
- 品牌：盛雄激光
- 型号：SLCu-5030i
- 结构类型：龙门式
- 电源类型：交流电源
- 激光发生器：紫外纳秒激光器
- 振荡方式：脉冲
- 控制方式：自动
- 作用对象：指纹识别芯片、FPC、PCB
- 切割板材宽度：350mm
- 切割板材长度：500mm
- 工作台载重：1.5kg
- 最大切割板厚：1mm
- 最小切缝宽度：0.01mm
- 激光器功率：0.015kW
- 最大切割速度：0.016m/min
- 定位精度：0.003mm
- 最大切割速度：0.016mm/min
- 用途：切割指纹识别芯片、FPC、PCB
- 工作电压：220/380V
- 切割头：单头或者双头
- 适用材质：芯片、电路板
- 重量：1.5kg
- 无尘室等级：10000
- 加工速度：100-1500mm/s可调
- 运动平台重复精度：1um
- CCD视觉精度：3um
- 冷却方式：恒温水冷
型号：SLCu-5030i（单头）/SLCu-5030i-D(双头）
切割样品：
指纹识别芯片: D=Φ9.5, T=0.8mm, Time=3s/pcs ,切割良率≥99%.
行业应用：
1、指纹识别芯片切割
2、FPC软板切割钻孔
3、PCB电路板分版切割
机器优点：
1、采用纳秒紫外激光器, 冷光源, 激光切割热影响区特别小至10μm.
2、聚焦光斑最小可达10μm，适合任何有机&无机材料微细切割钻孔。
3、CCD视觉预扫描&自动抓靶定位、最大加工范围500mm×350mm、XY平台拼接精度≤±5μm
4、支持多种视觉定位特征，如十字、实心圆、空心圆、L型直角边、影像特征点等。
5、机器人自动上下料，切割IC指纹识别芯片，单粒耗时3秒。
6、8年激光微细加工系统研发设计技术积淀、性能稳定、无耗材。
技术规格参数
| 序号 | 项目 | 技术参数 |
| 光学单元 | ||
| 1 | 激光器类型 | 355nm |
| 2 | 冷却方式 | 恒温水冷 |
| 3 | 激光功率 | 15W |
| 4 | 光束质量 | M²<1.3 |
| 5 | 聚焦方式&加工头数 | 平场聚焦镜、单头或双头可选 |
| 6 | 最小聚焦光斑直径 | Ф10μm |
| 激光加工性能 | ||
| 7 | 加工速度 | 100~1500mm/s可调 |
| 8 | 最小崩边 | 10μm |
| 9 | 最大加工材料厚度 | 1mm |
| 10 | 最大加工尺寸&精度 | 500mm ×350mm, ±5μm |
| 机械单元 | ||
| 11 | 机床结构 | 龙门式 |
| 12 | 机床运动轴数&种类 | 最多8轴, X，Y, Z, & Θ轴 |
| 13 | 平台最大行程&速度 | 500mm×350mm,800mm/s |
| 14 | 运动平台重复精度 | ≤±1μm |
| 15 | 运动平台定位精度 | ≤±3μm |
| 软件控制单元 | ||
| 16 | 激光加工&平台控制 | Strongsoft, Strongsmart |
| 17 | 加工文件导入格式 | Dxf, Plt, DWG, Gebar |
| 18 | CCD视觉定位软件 | AISYS Vision |
| 19 | CCD视觉定位精度 | ≤±3μm |
| 电气单元 | ||
| 20 | PLC控制器 | Panasonic |
| 21 | 真空系统 | 真空发生器 |
| 22 | 除尘&集尘系统 | 离心式风机 |
| 自动化单元 | ||
| 23 | 自动上下料系统 | X\Z轴+可移动上下料平台 |
| 高级可选单元 | ||
| 24 | AOI视觉检测 | 60粒/min |
| 25 | 自动清洗分选 | 60粒/min |
| 安装环境 | ||
| 26 | 整机供电&稳压器功率 | 220V\380V,5KW |
| 27 | 压缩空气压强 | ≥0.6MPa |
| 28 | 无尘室等级 | 10000 |
| 29 | 地面承重 | 1.5T/m² |
