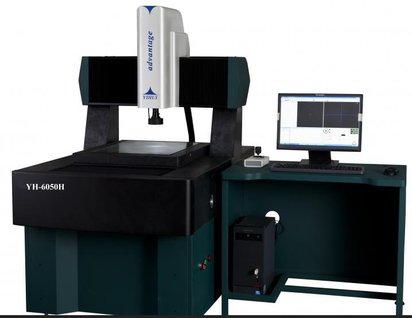

三坐标测量仪促销，推荐亿辉光电

01：机型名称：MQ564三坐标测量机

02：测量范围：500㎜×600㎜×400㎜

03：载荷：500kg

1、 主机：

l MQ系列测量机采用国际先进的有限元分析设计方法，使其具有机械结构刚性强、几何误差小，具有高精度、高性能和高稳定性的优点。

    机械整体结构采用刚性结构好、质量轻的全封闭框架移动桥式结构。其结构简单、紧凑、承载能力大、运动性能好。

l 固定优质花岗岩工作台，使其具有承载能力强、装卸空间宽阔、便捷。

l Y向导轨采用燕尾式，定位精度高，稳定性能好。

l 三轴采用优质花岗岩，热膨胀系数小，三轴具有相同的温度特性，因而具有良好的温度稳定性、抗实效变形能力，刚性好、动态几何误差变形小。

l 三轴均采用自洁式预载荷高精度空气轴承组成的静压气浮式导轨，轴承跨距大，抗角摆能力强，阻力小、无磨损、运动更平稳。

l 横梁采用精密斜梁设计技术（已获专利），重量轻、重心低、刚性强，动态误差小，确保了机器的稳定。

l 采用国外进口反射式金属带状光栅计量系统，与大多数工件具有相近的热膨胀系数，确            保了良好的重复精度。

l 驱动系统采用国际知名品牌的高性能直流伺服电机、齿形带传动装置，确保传动更快捷、更精准、运动性能更佳。

l Z轴采用气缸平衡装置，极大的提高了Z轴的定位精度及稳定性。

l 控制系统采用德国知名的SB专用三坐标数控系统，具有国际先进的上下位机式的双计算机系统，从而极大地提高系统的可靠性和抗干扰能力，降低了维护成本。

l 软件采用具有独立知识产权的、功能强大的AC-DMIS测量软件包，其完善的测量功能和联机功能，为用户提供了完美的测量解决方案。

● RENISHAW  MH20i手动双旋转可分度测头系统

       RENISHAW MH20i manually pairs of rotary probe system can be pided into degrees.

            技术参数：测头部分　　　　　　　　TP20标准测力模块一个

感应方向              ±X    ±Y   ﹢Z

                      测头座分度机构：

绕 A轴（水平轴）        范围 0°～90°最小步距15°

                      绕B轴（铅垂轴）        范围±180°   最小步距15°

                      空 间 位 置             168个

                        重量                  210g

 03:校准器：

      Calibrators

标准球Φ25.4及万向球座T5                          1套

Standard ball Φ25.4 and universal tee T5            1 set

04：精度指标：

   Accuracy indicators

             长度计量系统：   英国RENISHAW反射式金属带状光栅尺

分辨率：         0.5mm；

测量范围：       500mm×600mm×400mm

示值误差：       E≤2.6＋L/250mm

探测误差：       R≤2.6mm

2、 环境要求

     Environmental requirements

3、 控制系统：德国SB公司CNC系列三坐标测量机专用控制系统

     the control system: German SB's series of coordinate measuring machine CNC control system of dedicated

l 德国知名三坐标测量机专用控制系统

Germany's well-known special control system for coordinate measuring machine.

l 采用国际先进的上、下位机式的双计算机控制系统

Adopt international advanced, the next-bit machine-like pairs of Computer Control System.

l 支持多种测头系统：触发测头、扫描测头、光学CCD测头、激光测量系统

Supports multiple probe system: trigger probes, scanning probe, optical CCD probe, laser measurement system.

l 内置控制技术软件，可实现四轴伺服驱动及运动状态优化调整

Built-in software control technology can achieve four-axis servo drive and motion state of optimal adjustment.

l 支持RENISHAW全系列测头连接系统PICS

Support RENISHAW a full range of probe connection system PICS.

l 内含智能扫描控制系统。可实现空间轮廓曲线、曲面自动扫描控制

It can achieve spatial profile curves and surfaces automatic scanning control with intelligent Scanning Control System.

l 内部采用先进的连续运动轨迹插补算法，可进行测量轨迹的优化整合，自动生成合理的测量运动轨迹

The machine's internal adopted advanced continuous trajectory interpolation algorithm and it can be measured trajectory optimization and integration and automatically generates a reasonable measurement of trajectory.

l 采用多种控制模式，提供多种安全保障功能

It uses a variety of control modes and the provision of a variety of security features.

l 具有故障自诊断纠错功能

Fault self-diagnosis with error correction function.

l 具有内部温度监控系统

with internal temperature control system.

l 内部通讯采用多种接口标准，便于计算机联网升级

Internal communications using a variety of interface standards, easy to upgrade computer networking.

l 配置专业化的三轴联动操纵杆及按键面板的操纵盒

Specialized three-axis configuration interaction to manipulate the joystick and button panel box.

l 输入、输出、光隔离具有良好的电气可靠性、稳定性、安全性及超强的抗电磁干扰能力，符合欧洲电气安全标准

Input, output and optical isolation in line with European electrical safety standards, it has good electrical reliability, stability, security and superior resistance to electromagnetic interference.

02：打印机：HP  A4彩色喷墨

Printers: HP A4 color ink-jet

5、 软件系统：AC-DMIS EXT测量软件包

     software systems: AC-DMIS EXT Measurement Package

源于德国世界领先的设计理念及技术，具有全套自主知识产权、功能强大的

计量检测软件已通过德国物理研究院PTB认证。具有国际先进水平的测软件包AC-DMIS将现代坐标测量技术和现代工业加工技术的几何量尺寸、公差评定等等测试要求进行了最佳结合，不管是简单的箱体类工件还是复杂的轮廓曲面类工件，AC-DMIS软件都为其提供了完美的测量解决方案。

It originated from Germany and it has the world's leading design concepts and technology.It has been approved by the German Institute of Physics PTB Certification with a full set of independent intellectual property rights and a powerful Measurement testing software. Package AC-DMIS has the international advanced level. To  optimum combination ,it provides a modern coordinate measuring technology and modern industrial processing technology, the amount of geometric dimensions and tolerances assessment test requirements, etc. Whether is a simple box-type parts or complex workpiece contours of the surface type, AC-DMIS software provided the perfect solution for measurement

    亿辉光电科技有限公司成立于2003年，是一家集精密检测设备研发、生产、销售为一体的高新技术企业。本公司主要产品有：影像测量仪系列、光学投影仪系列、三坐标测量机系列、工具显微镜系列、光栅传感器系列、拉力试验机系列、环境试验机系列等近百种检测仪器。它广泛应用于电子、塑料、模具、机械、五金、钟表、连接器、手机等行业。
