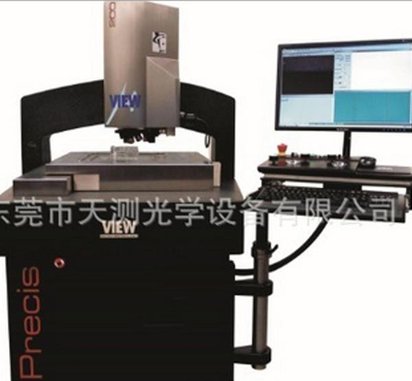

QVI VIEW Precis 200 美国进口全自动三坐标影像测量仪
产品详情 品牌：QVI/VIEW 型号：VIEW Precis 200 操作方式：遥杆控制 分辨率：0.01 μmmm 测量行程：200*200*5mm 放大倍率：50X 长工作距离, 明视场 加工定制：加工定制 外形尺寸：1622*1650*1700（mm）mm 重量：1016㎏ 载重：12 kg XY精度:：E1=
90.00
库存 999
产品详情
- 品牌：QVI/VIEW
- 型号：VIEW Precis 200
- 操作方式：遥杆控制
- 分辨率：0.01 μmmm
- 测量行程：200*200*5mm
- 放大倍率：50X 长工作距离, 明视场
- 加工定制：加工定制
- 外形尺寸：1622*1650*1700（mm）mm
- 重量：1016㎏
- 载重：12 kg
- XY精度:：E1=0.25+2L/1000um
- Z 精度:：E1=0.25um with use of a 100X lens
- 视场测量精度和重复性：0.01 μm 100x
- 移动：直流伺服马达驱动
全新的Precis® 200是基于Micro-Metric的Innova晶圆量测系统开发而来，采用了VMM 公司先和进的设计和技术。
, 新款Precis 包含了很多可配置选项，使设备更加通用，耐用以及可靠。
- 扩展了Z轴范围 – 2.5mm, 5mm or 100mm
- 透射照明
- 完整电子绘图 – 完全符合 SEMI S2 和 CE 标准
- 符合人体工程学的操作员控制台 ，带有隐藏键盘托盘, 可调节高度和角度的控制面板和显示器, SEMI S8 符合
- 全自动显微镜，所有设置计算机控制
- 好的分辨率像素摄像头
- 可测组件很广泛, 可选CAD导入 以及完整的几何尺寸和公差导入。
- MMWin – 晶圆片 和Mask计量软件 –晶圆片的重要尺寸和迭置重合测量, 滑块 ABS,光掩模和平板显示器.
- 标准 可选
- X,Y,Z行程(mm): 200 x 200 x 5 200 x 200 x 100
- 载重: 12 kg
- XY精度: E1=(0.25+2L/1000)um
- Z 精度: E1=(0.25)um (with use of a 100X lens)
- 分辨率： 0.01 微米
- 视场测量精度和重复性：0.01 μm (100x)
- 直流伺服马达驱动
Precis 主要用于以下应用：
- 亚微米测量：
◆ 微器件和电子元器件封装、引线框
◆ 微型球状引脚栅格阵列封装
◆ 硬盘驱动臂、探针卡、刀片
- CD 和套刻测量：
◆ 线宽、涂覆层
◆ MEMS 器件、接触窗、喷墨打印头
◆ 硬盘驱动头、磁头等
