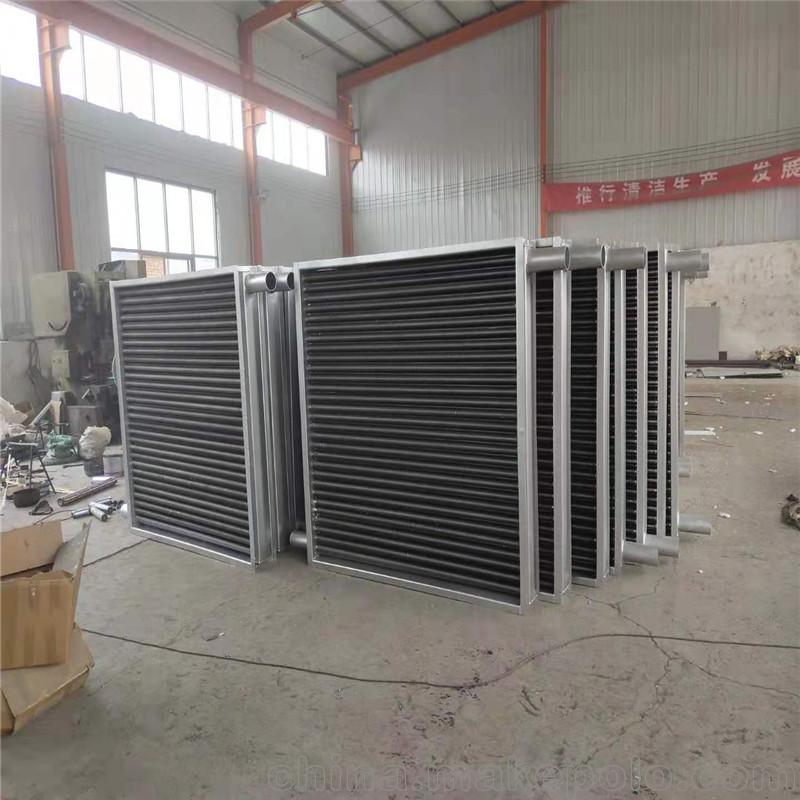

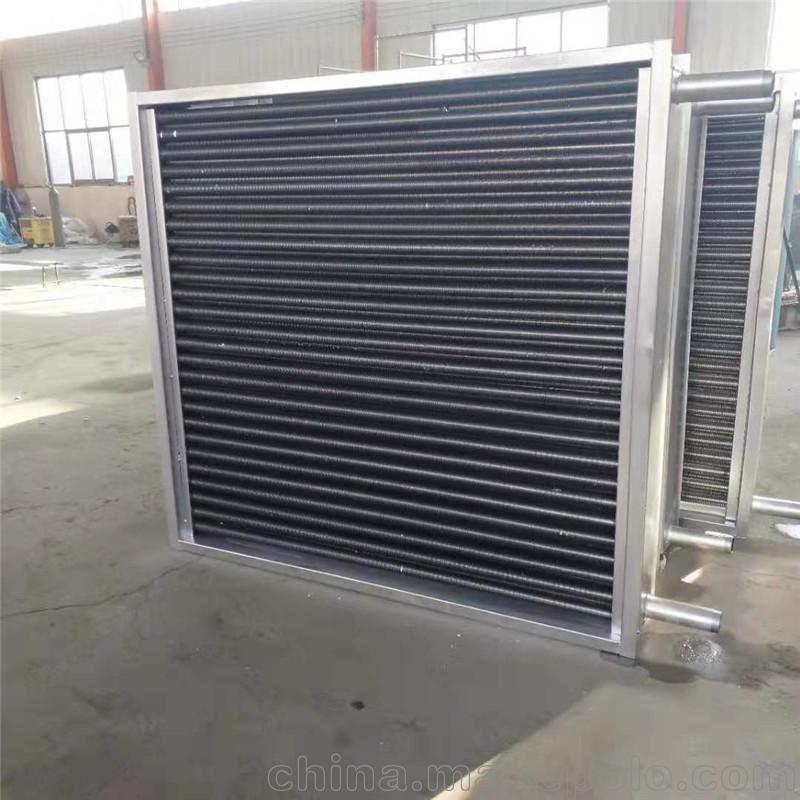

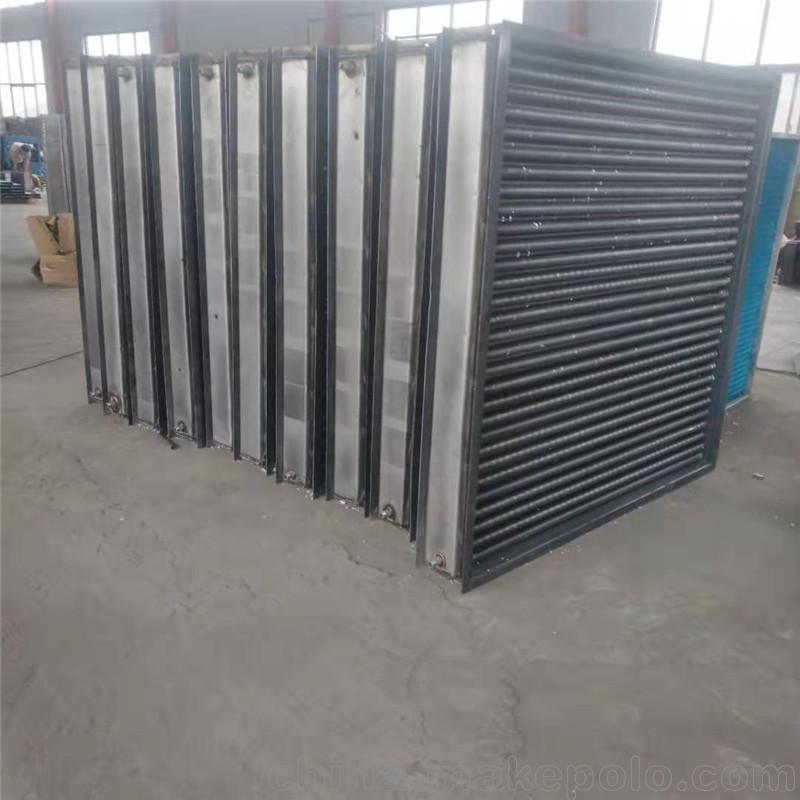

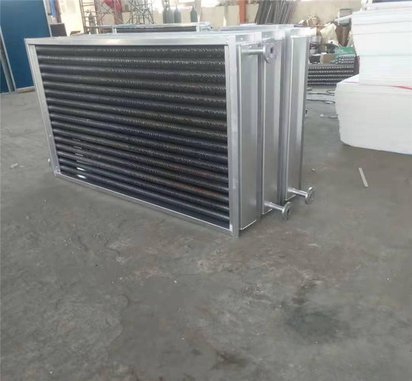

钢管绕铝翅片空气加热器

SRL型盘管为钢管螺旋绕制铝肋片的热交换设备。

SRL型是一种即适用于蒸汽系统又适用于热水系统中作为加热空气用的空气加热器，主要用于热风采暖、空气调节系统及干燥装置的空气加热，是热风装置中的主要设备。它在当前的工矿企业，各大型建筑物的采暖通风系统中得到广泛的应用。

结构特点

SRL型盘管由铝金属肋片管、管板、侧板组成。而铝金属肋片管是把0.5mmx12.5mm的铝带用专制设备在表面经过磨光Φ21mmx2.5mm的无缝钢管上缠绕而成，铝片与钢管接触紧密，散热性能提高显著，使用可靠。目前在工矿企业各大型建筑物的供暖系统中，得到广泛应用。

型号规格及示例说明

型号规格    SRL型盘管的型号规格由汉语拼音字母和阿拉伯数字组合而成。

第一部分    由三个拼音字母表示型号。

S-----散热器

R----绕片

L----系列代号

第二部分   由数字表示规格，以两组数字表示经圆整化的盘管通风正截面长和宽的尺寸（x100mm），两数字间用“X”号相隔。

SRL型热盘管按顺气流方向分为二排管交叉排列与三排管交叉排列两种型式。[2]---2排，[3]---3排，共计37种规格。

示例说明

SRZ-10X5/3

即表示一台型号为SRL型铝绕片盘管（散热器），其通风正截面的长为1000mm，宽500mm，管排数为3排。

适用范围   介质为蒸汽或热水。蒸汽的工作压力0.3-0.8Mpa，热水温度130-70℃
