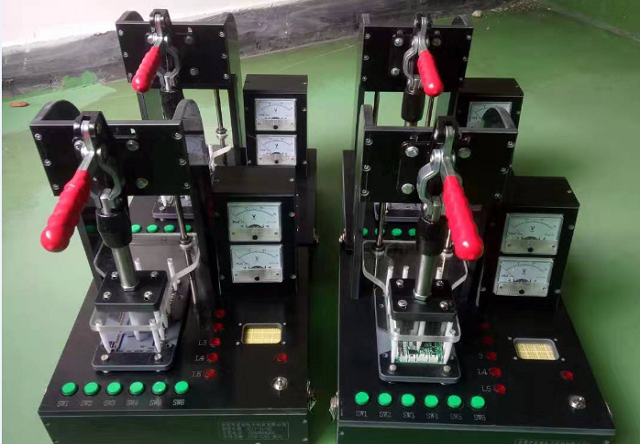

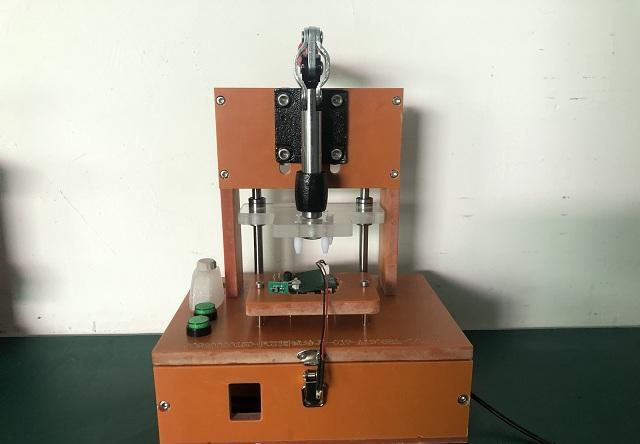

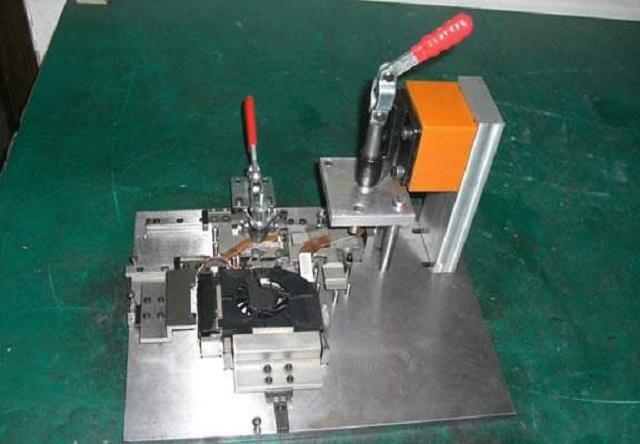

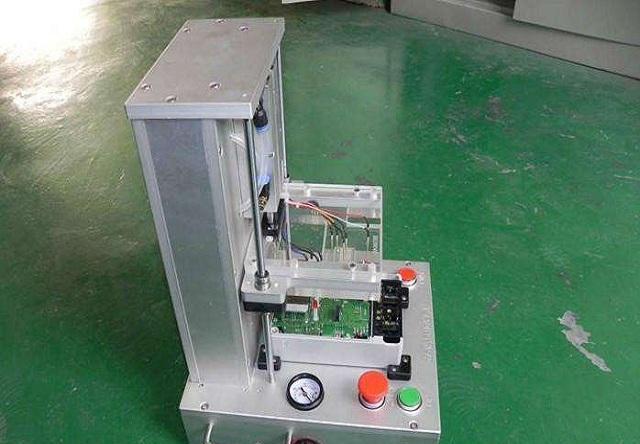

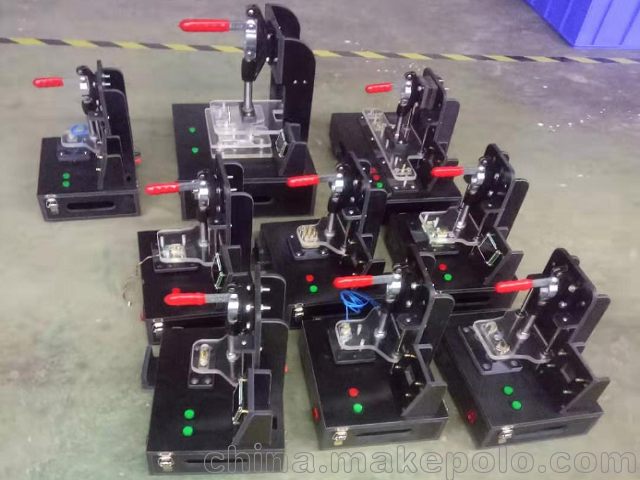

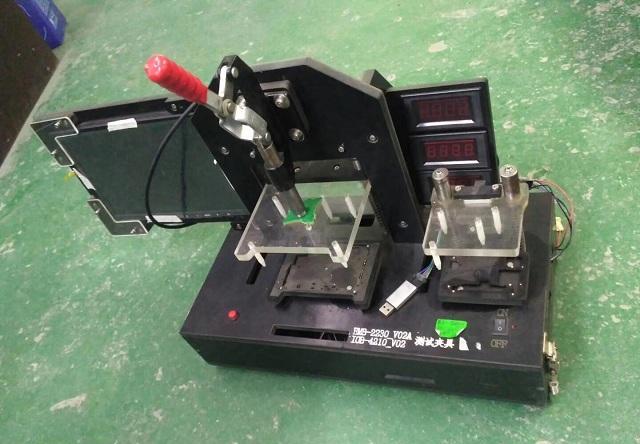

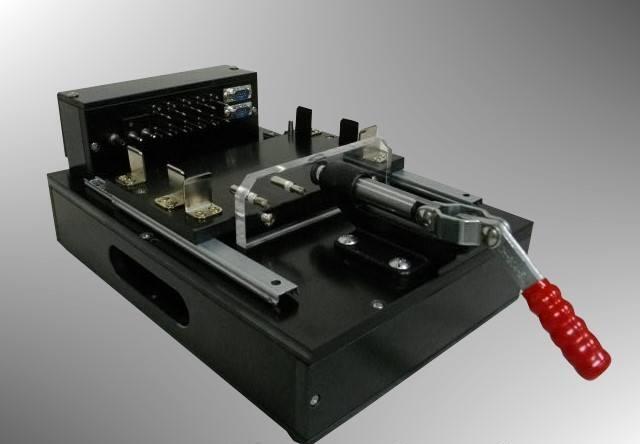

深圳工装夹具厂家 鸿沃工装测试夹具 焊接夹具HW10-5

工装夹具是指机械制造过程中用来固定加工对象，使之占有正确的位置，以接受施工或检测的装置，工装夹具 测试夹具 装配夹具常简称为夹具。

一、鸿沃工装测试夹具 焊接夹具制作流程：

1、确定夹具结构方案；

2、绘制夹具工作总图阶段；
3、绘制装配焊接夹具零件图阶段；
4、编写装配焊接夹具设计说明书；

5、必要时，还需要编写装配焊接夹具使用说明书，包括机具的性能、使用注意事项等内容。深圳工装夹具厂家 鸿沃工装测试夹具 焊接夹具HW10-5

二工装测试夹具 焊接夹具设计方法：

1、鸿沃科技认为为保证用设计出的夹具能生产出符合要求的工件，首先要了解工件在生产中及本身构造上的特点及要求，这是设计夹具的依据，是设计人员应细致研究并掌握的原始资料。


2、任务中说明工件图号、夹具的功能、生产批量、对该夹具的要求以及夹具在工件制造中所占地位和作用，任务书是夹具设计者接受任务的依据。


3、研究图样是为了掌握工件尺寸链的结构、尺寸公差及制造精度等级，此外，还需了解与本工件有配合关系的零件，它们在制造上有何联系，研究技术条件是为了明确在图样未完全表达的问题和要求，对工件生产技术要求获得一个完整的概念。深圳工装夹具厂家 鸿沃工装测试夹具 焊接夹具HW10-5

三、工装测试夹具焊接夹具需要具备的特点：

​1、具有足够的强度和刚度，保证夹具体在装配或焊接过程中正常工作，在夹紧力、焊接变形拘束力、重力和惯性力等作用下不致产生不允许的变形和振动。

2、结构简单、轻便，在保证强度和刚度的前提下结构尽可能简单紧凑，体积小，质量轻便和便于工件装卸，在不影响强度和刚度的部位可开窗口、凹槽等，以减轻结构质量，特别是手动式或移动式夹具，其质量一般不超过10kg。

3、安装稳定牢靠，夹具体可安放在车间的地基上或安装在变位机械的工作台（架）上，为了稳固，其重心尽可能低，若重心高，则支承面积相应加大，在底面中部一般挖空，让周边凸出。深圳工装夹具厂家 鸿沃工装测试夹具 焊接夹具HW10-5​

4、结构的工艺性好，应便于制造、装配和检验，夹具体上各定位基面和安装各种元件的基面均应加工，若是铸件应铸出3mm-5mm的凸台，以减少加工面积，不加工的毛面与工件表面之间应保证一定空隙，常取8mm-15mm，以免与工件发生干涉，若是光面，则取4mm-10mm。

5、尺寸要稳定且具有一定精度，对于铸造的夹具要进行时效处理，对焊接的夹具体要进行退火处理，各定位面、安装面要有适当的尺寸和形状精度。

6、清理方便，在装配和焊接过程不可避免有飞溅、烟尘、渣壳、焊条头、焊剂等杂物掉进夹具内，应便于清扫。深圳工装夹具厂家 鸿沃工装测试夹具 焊接夹具HW10-5​

四、鸿沃​工装测试夹具焊接夹具​保养方法：

1、要看磨损程度，因为这些夹具是用来精确定位的，所以一旦磨损程高于零点二毫米，那么就需要进行更换了。

2、看定位面，这些表面要检查是否松动了，或者是出现了凹坑，比较严重的划痕等等。如果有出现以上的情况，那么就需要及时进行更换处理。

3、看基准面，因为生产过程中基准面会直接影响生产的品质，这些板表面有无明显的凹坑，裂痕等等都需要进行仔细检查。深圳工装夹具厂家 鸿沃工装测试夹具 焊接夹具HW10-5​

​

深圳市鸿沃科技有限公司总部位深圳市坪山新区，主要从事电路板测试设备、测试夹具治具、自动化控制软件和设备、FCT测试治具、ATE测试治具、ICT测试治具、过锡炉治具、装配工装治具、治具相关配件，工装夹具、LED治具、FPC治具、治具配件、钣金五金加工、精密零部件等的研发生产和销售。

​
