自动上下料悬臂式板式家具打孔机

自动上下料悬臂式板式家具打孔机

自动上下料悬臂式板式家具打孔机主要技术参数

X轴行程 3500mm

Y轴行程 1250mm

Z轴行程 250mm

台面尺寸 3200×1300mm

工作台形式 6条可移动PTP台面,每条配置4个可切换吸盘

X轴移动速度 80m/min

Y轴移动速度 40m/min

Z轴移动速度 20m/min

第一主轴功率 3.7KW

第二主轴功率 7.5KW

主轴最大转速 18000rpm

组合排钻 钻核电机功率 2.2KW

垂直钻头 9

水平钻头 8

排钻转速 2000-4500rpm（台达变频器驱动）

真空泵功率 5.5KW

 除尘管径 150+150（200）mm

系统耗气量 800L/min

系统压力 0.7mp

总重量 约4500Kg

总功率 ≤18kw

自动上下料悬臂式板式家具打孔机​详细介绍

1、配置9V+4H排钻组，配合两个双切换主轴实现镂铣、铣削功能，使工作效率更高；

2、采用悬臂式结构，Y轴加工可达1250mm；

3、X和Y方向均有2组定位杆，可实现双区四工位上料操作；

4、最大空程速度X轴为80m/min，Y轴为40m/min，Z轴20 m/min；

5、设备配置全自动润滑系统。

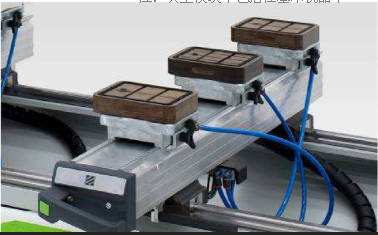

6、每条移动式台面配置4个快速切换吸盘系统，可满足各种工件加工；

7、最小加工窄板可达到50mm；

8、PTP系列是特别设计给需要高效能平板钻孔加工的板式家具业。

9、X轴采用德国亨利安精密斜齿排与齿轮的驱动，Y、Z轴采用台湾TBI精密滚珠螺杆传动。使得PTP可拥有更快、更精密的定位，除此之外，可移动的台面亦可灵活地来放置不同的板材，如此更能满足消费者的需求。

10、所有机床床身、钣金件都经过喷塑处理。

11、PTP提供一个世界一流的点对点加工，加上精心设计的机器与板式家具软件的结合应用，使得操作更简单，并可简化工作的流程，达到更高的效益。

12、低压电器配件采用施耐德品牌，气动配件采用亚德克品牌。

13、X、Y、Z采用日本安川交流伺服电机，控制系统采用台湾新代20A数控系统，系统1G运行内存，速度更快。

14、动力输送带用于切削和废料的移出。
